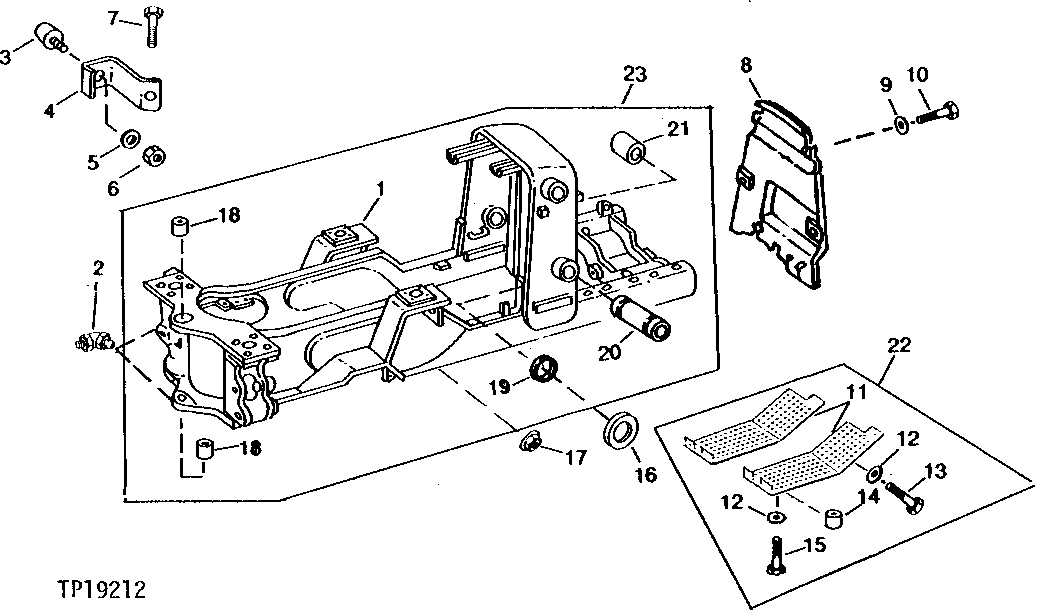

MAIN FRAME, BAFFLE AND SOUND ISOLATOR [02D13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(SUB AT101079 AND AT107612)
2	JD7763	2	Lubrication Fitting	-
3	AT36635	1	Bumper	-
4	T76893	1	BRACKET	-
5	24H1822	1	Washer	11/32" X 7/8" X 1/16"
6	14H650	1	Nut	5/16"
7	19M7784	1	Screw	M10 X 20
8	T118732	1	BARRIER	(SUB FOR T77124 AND T100643)
9	24M7296	4	Washer	10.500 X 30 X 2.500 MM
10	19M7166	4	Cap Screw	M10 X 20
11	T83420	2	DEFLECTOR	-
12	24M7028	4	Washer	10.500 X 20 X 2 MM
12	T106383	4	STRAP	(NOT ILLUSTRATED)
13	19M7938	4	Cap Screw	M10 X 20
14	28H2547	1	Spacer	-
15	19M7658	1	Cap Screw	M10 X 50
16	B5977H	2	WASHER	-
17	14M7296	1	Flange Nut	M10
18	T69146	2	BUSHING	-
19	40M7166	2	Snap Ring	-
20	T69115	2	PIN	-
21	T76308	2	BUSHING	BOOM PIVOT
22	-	1	Part 23	( AT85773 NO LONGER AVAILABLE)
23	AT75621	1	MAIN FRAME	(SUB AT101079 AND AT107612)
23	-	1	Part 25	( AT101079 NO LONGER AVAILABLE)
23	AT107612	1	MAIN FRAME	(NOT ILLUSTRATED)

MAIN FRAME, BAFFLE AND SOUND ISOLATOR [02D13]
