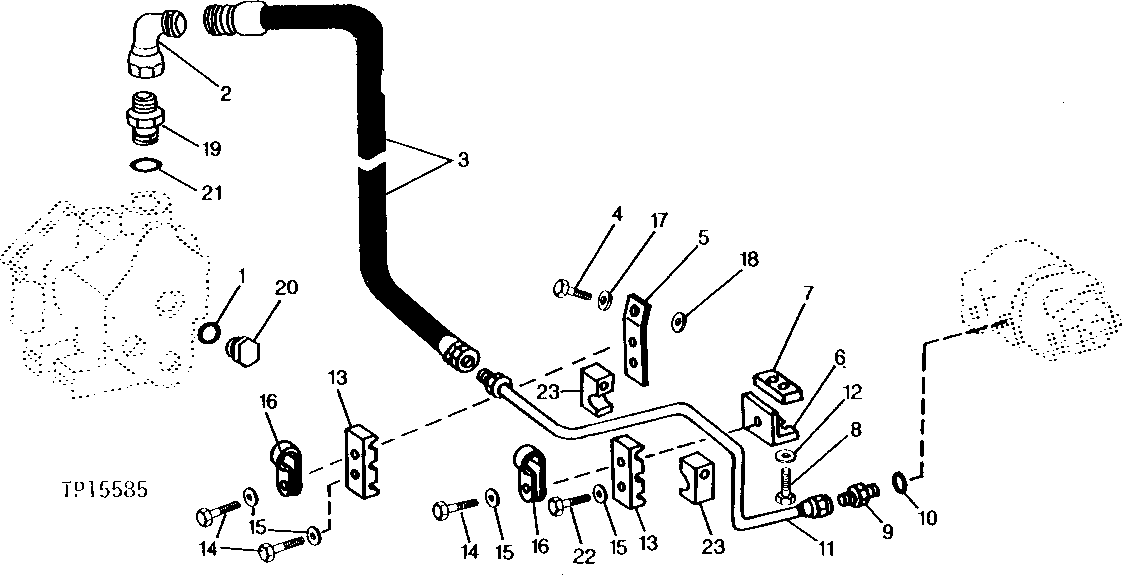

HYDRAULIC PUMP TO PRIORITY VALVE OIL LINE [02I01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R29936	1	O-Ring	-
2	AT33917	1	ELBOW FITTING	-
3	AT78339	1	HYDRAULIC HOSE - FABRICATE	490 MM LONG (1-5/16" X 19")
4	19H2994	1	Cap Screw	HS, SAE 8, 5/8" X 1-1/2"
5	AT75557	1	BRACKET	-
6	AT65505	1	BRACKET	-
7	T68526	1	BAR	-
8	19H2633	2	Cap Screw	3/8" X 1-1/2"
9	T71027	1	ADAPTER FITTING	-
10	U12547	1	O-Ring	(SUB FOR U12547, THIS APPLICATION)
11	AT75555	1	OIL LINE	-
12	24M7233	2	WASHER	10.700 X 21 X 2.500 MM
13	T77025	2	CLAMP	-
14	19M7753	3	Cap Screw	M12 X 70
15	T21242	4	Washer	-
16	T28949	2	Clamp	-
17	U41353	1	Washer	-
18	24H1367	1	Washer	21/32" X 1-1/4" X 1/4"
19	T69409	1	ADAPTER FITTING	-
20	R36636	1	Drain Plug	-
21	U17409	1	O-Ring	-
22	19M7363	1	Cap Screw	M12 X 60
23	T45034	2	CLAMP	-

HYDRAULIC PUMP TO PRIORITY VALVE OIL LINE [02I01]
