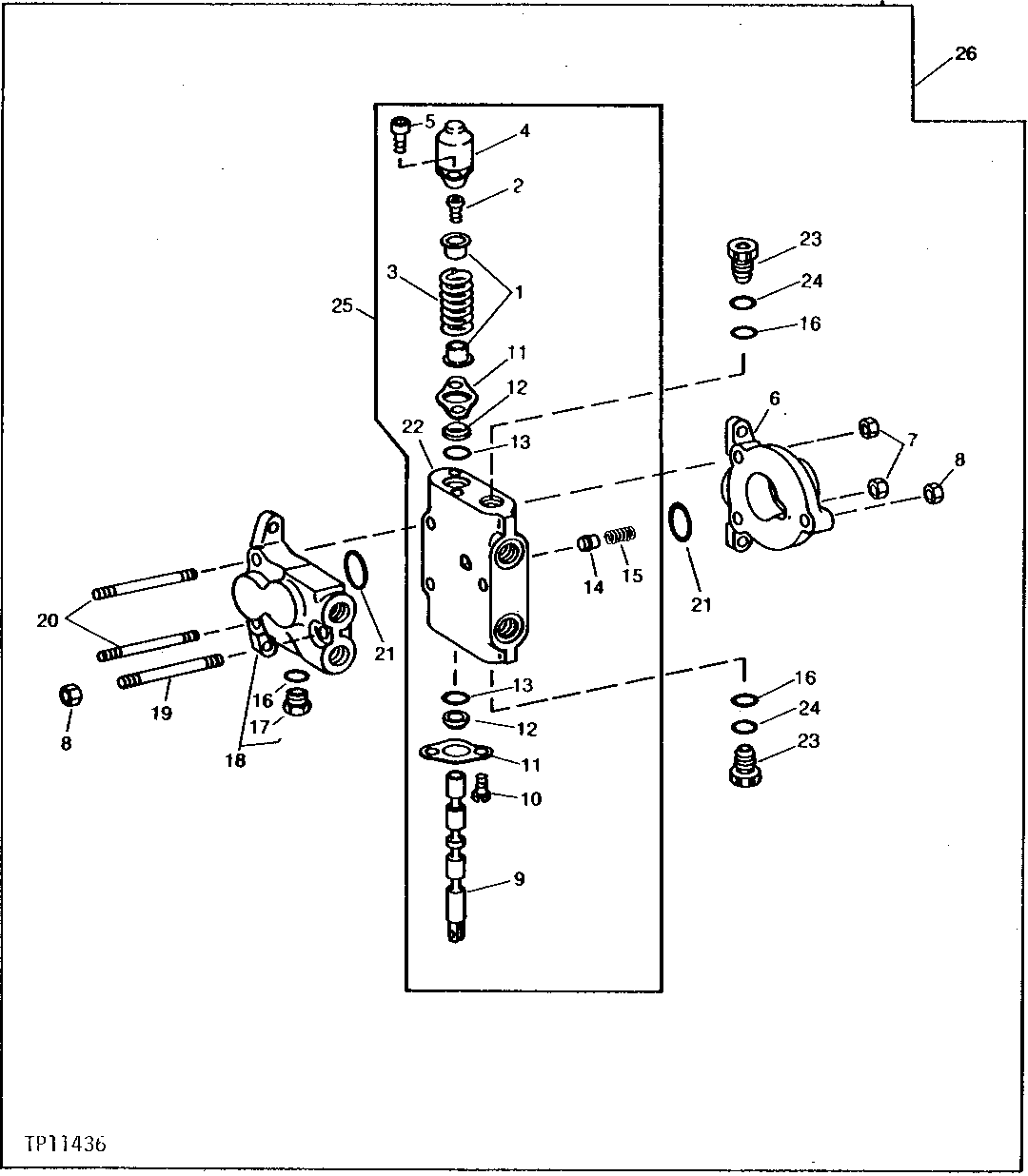

EXTENDIBLE DIPPER CONTROL VALVE [03G01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T76505	2	Round Retainer	-
2	T76507	1	Cap Screw	-
3	T76506	1	Spring	-
4	T76508	2	Cap	-
5	19H2924	1	Screw	1/4" X 3/4", (SUB FOR M511T)
6	-	1	Part 6	OUTLET, ( T76510 NO LONGER AVAILABLE) (SUB T79524 IF AVAILABLE)
7	14H785	4	Nut	5/16"
8	14H846	2	NUT	3/8"
9	-	1	Part 9	(SUB AT74765 IF AVAILABLE)
10	21H1352	2	Screw	1/4" X 3/8"
11	T76504	2	Plate	-
12	-	2	Part 12	(K) ( T76511 USE IF AVAILABLE)
13	R459R	2	O-Ring	(K)
14	T76503	1	Poppet	-
15	T76509	1	Spring	-
16	R26906	3	O-Ring	(K) (USE WITH T78900) (DO NOT USE WITH T183756)
17	T76502	1	Fitting	-
18	-	1	Part 18	INLET ( AT74764 USE IF AVAILABLE)
19	T76128	1	Stud	-
20	T76127	2	Stud	-
21	F1870R	2	O-Ring	(K)
22	-	1	Part 22	(SUB AT74765 IF AVAILABLE)
23	AT78527	2	Fitting Plug	RELIEF (SUB FOR AT76078)
24	T183756	1	Seal	(K) (SUB FOR T78900 AND T126301)
25	-	1	Part 25	PLUNGER ( AT74765 USE IF AVAILABLE)
26	AT65943	1	SPOOL VALVE	-
