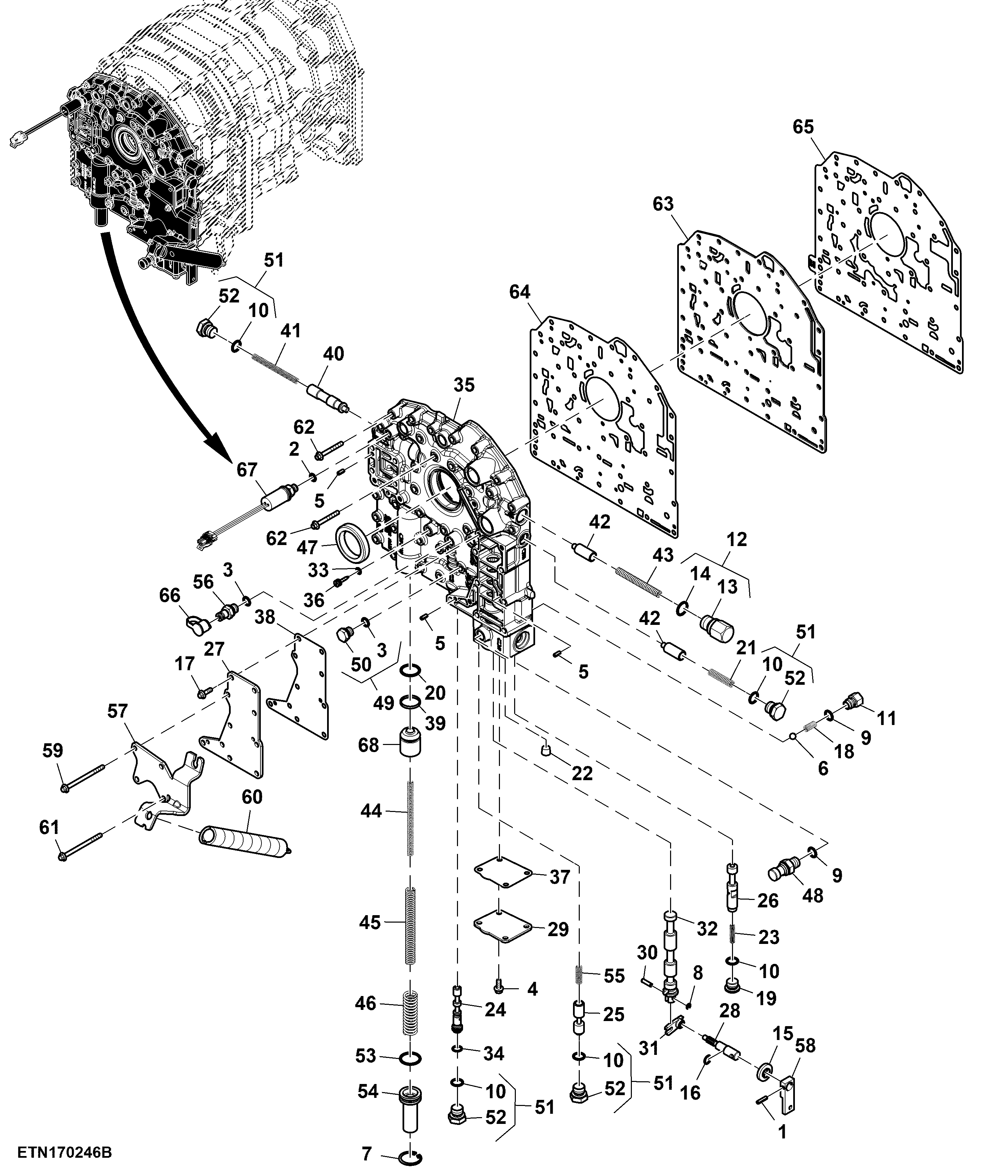

Transmission Front Cover, PowrQuad™ Transmission ( - 009999)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	34M7268	1	Spring Pin	5 X 20 mm
2	51M7040	1	O-Ring	9.300 X 2.200 mm
3	51M7041	2	O-Ring	11.300 X 2.200 mm
4	19M7775	4	Screw	M6 X 16
5	34M5028	4	Spring Pin	5 X 12 mm
6	R42849	1	Ball	-
7	40M1857	1	Snap Ring	-
8	40M7251	1	Snap Ring	-
9	51M7042	2	O-Ring	13.300 X 2.200 mm
10	51M7043	5	O-Ring	15.300 X 2.200 mm
11	R202861	1	Fitting Plug	-
12	AL166743	1	Fitting Plug	W/ O-Ring
13	L166446	1	Fitting Plug	-
14	51M7045	1	O-Ring	19.300 X 2.200 mm
15	AR103873	1	Seal	-
16	H63237	1	Snap Ring	-
17	L156151	3	Screw	-
18	L171152	1	Spring	-
19	L41384	1	Pipe Plug	-
20	P51079	1	O-Ring	-
21	R116040	1	Spring	-
22	R121580	1	Pipe Plug	-
23	R129184	1	Compression Spring	-
24	R134141	1	Valve	-
25	R153841	1	Spool Valve	Clutch Cooling
26	R167684	1	Spool Valve	-
27	R167722	1	Cover	Front
28	R184115	1	Shaft	LGTH = 75 mm
29	R186903	1	Cover	Lower
30	R192193	1	Pin Fastener	-
31	R197326	1	Lever	-
32	R224445	1	Spool	-
33	R27976	1	O-Ring	-
34	R28776	1	O-Ring	-
35	R331511	1	Housing	-
36	R34028	1	Bolt	-
37	R341956	1	Gasket	-
38	R341957	1	Gasket	-
39	R559033	1	Seal	-
40	R95076	1	Valve	-
41	R95077	1	Spring	-
42	R95081	2	Valve	-
43	R95084	1	Spring	-
44	R95353	1	Compression Spring	-
45	R95354	1	Compression Spring	-
46	R95355	1	Spring	-
47	RE39354	1	Seal	-
48	RE46534	1	Switch	14 V
49	RE46684	1	Fitting Plug	W/ O-Ring
50	R107768	1	Drain Plug	-
51	RE46685	4	Fitting Plug	W/ O-Ring
52	R107770	4	Fitting Plug	-
53	R104728	1	O-Ring	-
54	R87455	1	Plug	-
55	T23853	1	Spring	-
56	AL80099	1	Hydr. Quick Coupler Plug	-
57	L154134	1	Holder	-
58	L154293	1	Lever	-
59	L158312	4	Cap Screw	-
60	R105605	1	Spring	-
61	R109066	3	Screw	-
62	R109067	34	Screw	-
63	R167349	1	Plate	-
64	R338151	1	Gasket	-
65	R338152	1	Gasket	-
66	R77175	1	Cover	Dust
67	RE212876	1	Pressure Switch	Oil Pressure Indicator Lamp
68	R88791	1	Piston	-

Transmission Front Cover, PowrQuad™ Transmission ( - 009999)

Нет текстового описания
