Открытый узел

Gear Shifting, 12-Speed, SyncroPlus™, W/O LH Reverser

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

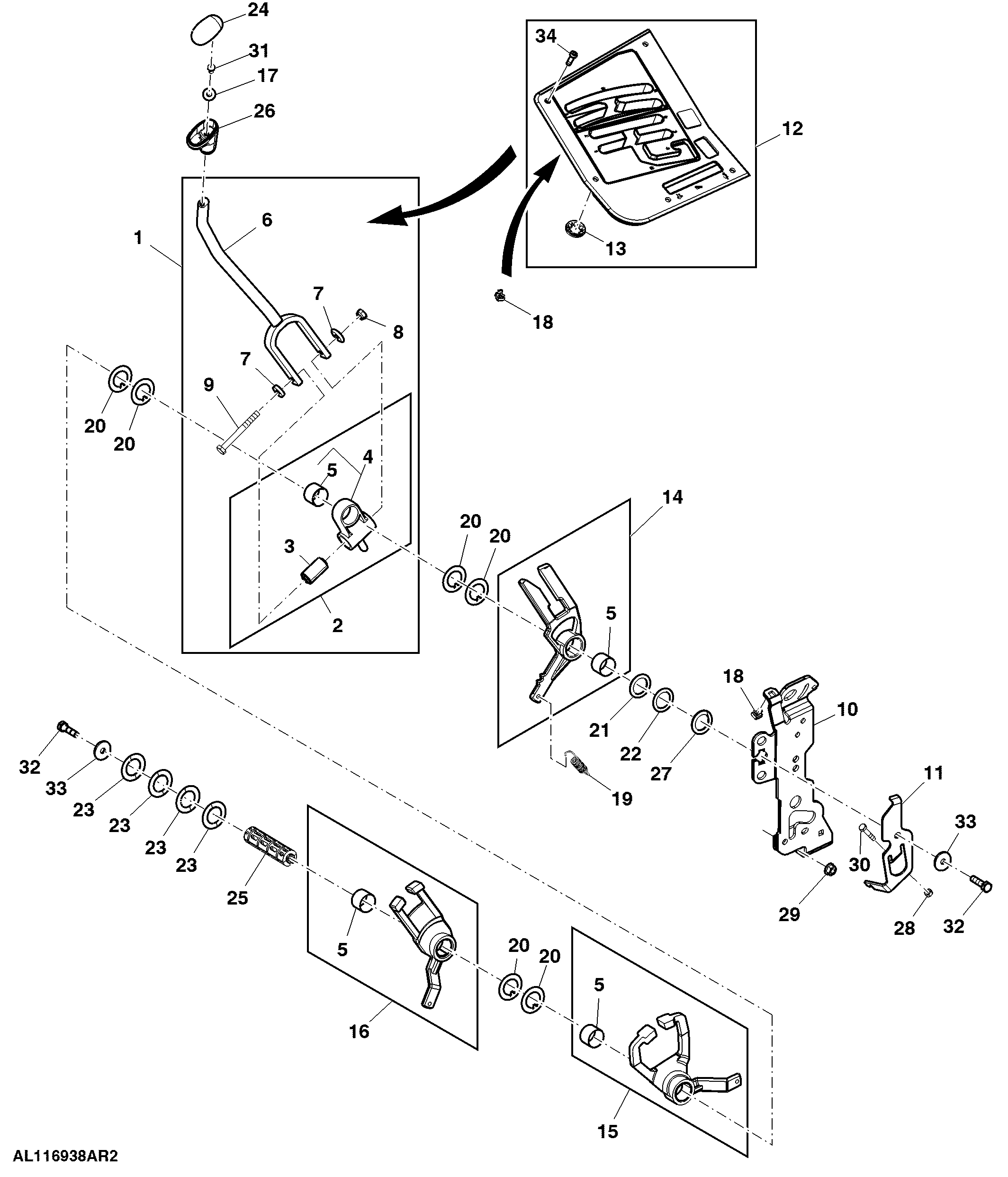

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL112289	1	Shifter Rod	-
2	AL110860	1	Support	-
3	AL80994	1	Isolator	-
4	AL112614	1	Support	-
5	R198159	4	Bushing	-
6	AL110868	1	Shifter Rod	-
7	L79335	2	Washer	-
8	14M7166	1	Lock Nut	M8
9	19M8403	1	Cap Screw	M8 X 75
10	AL218299	1	Bracket	Hand Throttle
11	AL113247	1	Bracket	Spring Park Lock
12	AL117179	1	Panel	-
13	L111878	3	Nut	-
14	AL150845	1	Quadrant	Park Assembly
15	AL117586	1	Quadrant	R – 1 / 1 – 2
16	AL150844	1	Quadrant	2 – 3 / 3 – 4
17	24M7139	1	Washer	6.400 X 18 X 1.600 mm
18	L203687	4	Nut	-
19	L102451	1	Extension Spring	-
20	L111165	6	Washer	-
21	L111987	1	Washer	TK= 1.5 mm (1/16")
22	L111988	1	Washer	TK= 1.0 mm (3/64")
23	L112469	4	Shim	TK = 1.4 mm
24	L150446	1	Insert	Knob
25	L114032	1	Pin Fastener	-
26	L116840	1	Knob	-
27	L77963	1	Washer	TK = 2.0 mm (5/64")
28	14M7272	1	Nut	M6
29	14M7416	2	Flange Nut	M8
30	19M7160	1	Cap Screw	M6 X 30
31	19M7560	1	Cap Screw	M6 X 16
32	M78508	2	Cap Screw	-
33	24M7024	2	Washer	9 X 28 X 3 mm
34	19M8866	5	Screw	M5 X 16

Gear Shifting, 12-Speed, SyncroPlus™, W/O LH Reverser
