Wiring Harness, Load Center, PowrReverser™, OOS (6/6) ( - 012459)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	57M8584	25	Elec. Connector Terminal	Cavity A6, A8, B6, C7, C8, C10, D6, D7, D8, D9, D10, E4, E5, E6, E7, E8, E9, E10, F4, F5, F6, F7, F8, F9, F10
1	57M8585	31	Elec. Connector Terminal	Cavity A1, A3, A4, A5, A7, A9, A10, B1, B3, B4, B5, B7, B8, B9, B10, C1, C2, C3, C4, C5, C6, C9, D1, D2, D3, D4, D5, E1, E3, F1, F3
1	57M8515	25	Elec. Connector Seal	Cavity A6, A8, B6, C7, C8, C10, D6, D7, D8, D9, D10, E4, E5, E6, E7, E8, E9, E10, F4, F5, F6, F7, F8, F9, F10
1	57M7399	31	Elec. Connector Seal	Cavity A1, A3, A4, A5, A7, A9, A10, B1, B3, B4, B5, B7, B8, B9, B10, C1, C2, C3, C4, C5, C6, C9, D1, D2, D3, D4, D5, E1, E3, F1, F3
1	RE269840	1	Fuse Box	Load Center 2 16
2	SJ15809	7	Relay	10 A / 12 V
3	SJ15810	1	Relay	20 A / 12 V
4	57M7689	8	Fuse	10 A
5	57M7690	3	Fuse	15 A
6	57M8163	8	Fuse	30 A
7	57M7691	2	Fuse	20 A
8	57M7688	1	Fuse	5 A
9	RE180265	1	Diode	-
10	RE194287	1	Fuse Holder	-
11	RE269840	1	Fuse Box	Load Center 2 15
11	57M8584	14	Elec. Connector Terminal	Cavity A7, A9, A10, B9, C8, C10, D7, D8, D9, D10, F7, F8, F9, F10
11	57M8515	14	Elec. Connector Seal	Cavity A7, A9, A10, B9, C8, C10, D7, D8, D9, D10, F7, F8, F9, F10
11	57M8585	2	Elec. Connector Terminal	Cavity A8, C7
11	57M7399	2	Elec. Connector Seal	Cavity A8, C7

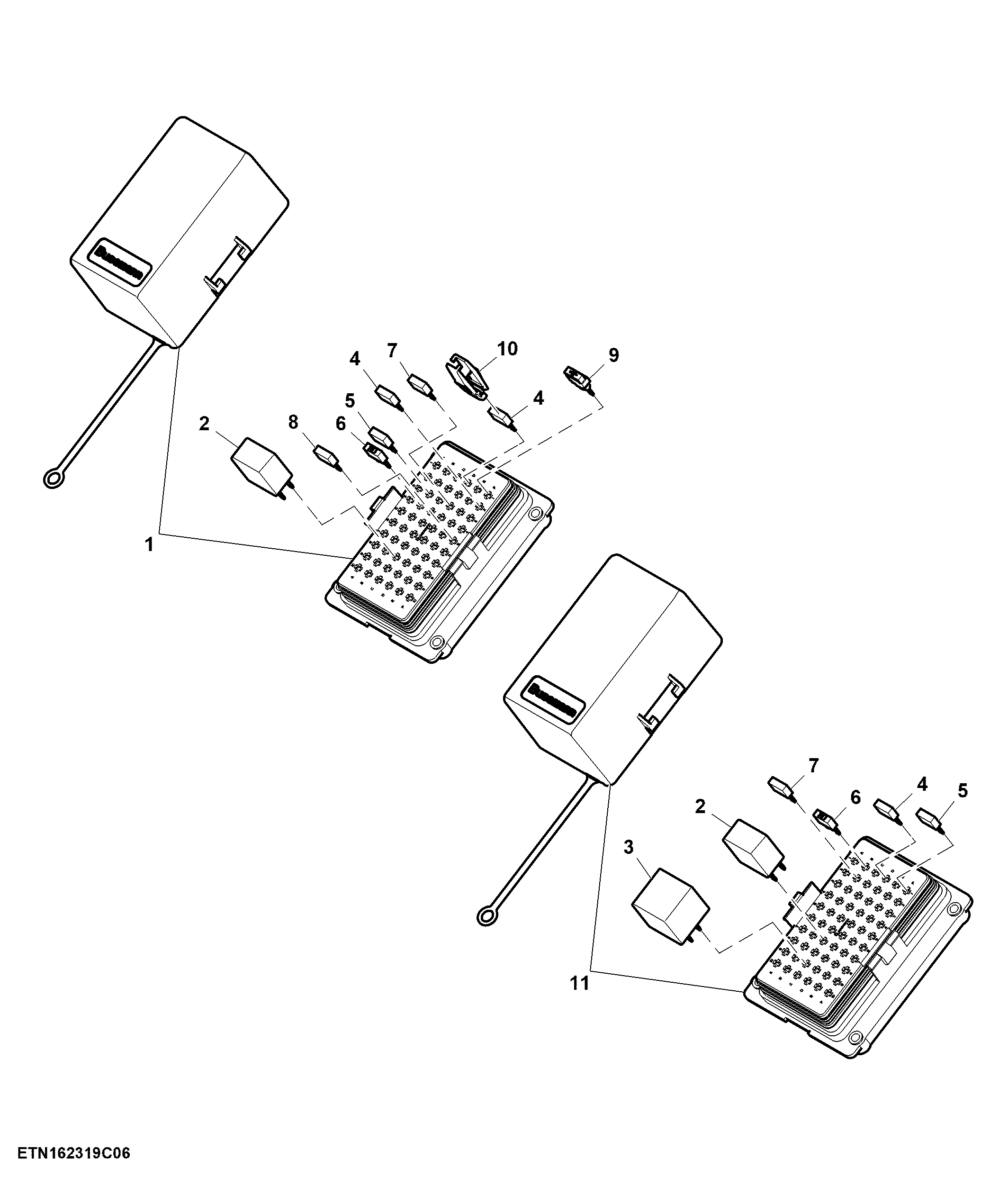

Wiring Harness, Load Center, PowrReverser™, OOS (6/6) ( - 012459)
