Открытый узел

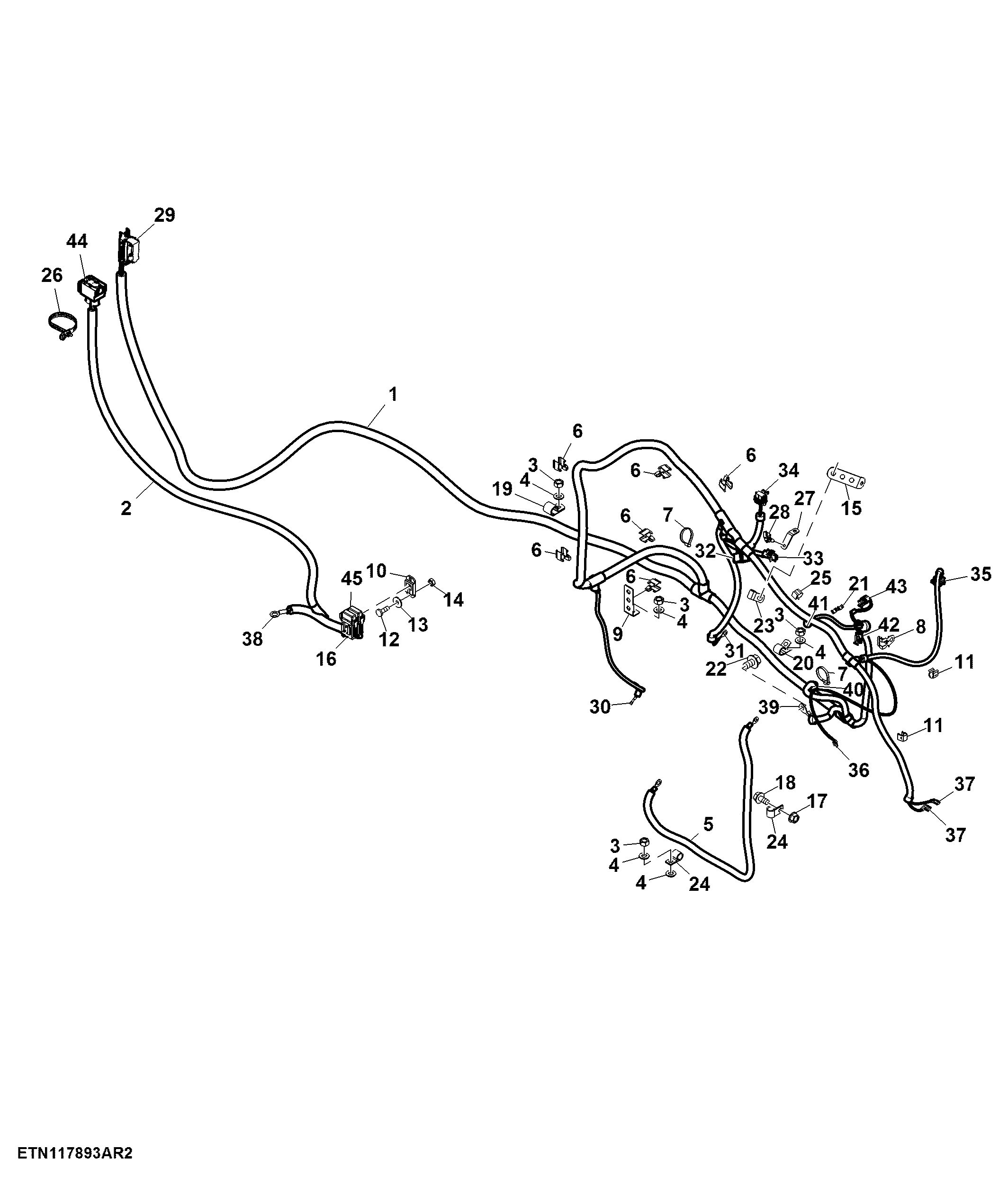

Engine Wiring Harness, 4 Cyl MX4

Engine Wiring Harness, 4 Cyl MX4

Engine Wiring Harness, 4 Cyl MX4

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Engine Wiring Harness, 4 Cyl MX4

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL216636	1	Wiring Harness	-
2	AL206014	1	Wiring Harness	-
3	14M7273	5	Nut	M8
4	24M7055	7	Washer	8.400 X 16 X 1.600 mm
5	AL208681	1	Wiring Harness	-
6	L153768	6	Clip	-
7	R44302	2	Tie Band	-
8	L154171	1	Clip	-
9	L153842	1	Holder	-
10	57M8093	1	Fuse Holder	-
11	L101519	2	Clip	-
12	21M7250	2	Screw	M4 X 12
13	24M7146	2	Washer	4.300 X 12 X 1 mm
14	14M7139	2	Nut	M4
15	L206091	1	Angle	-
16	57M8182	1	Elec. Connector Accessory	-
16	57M7989	1	Fuse	60A Blade Fuse
17	14M7298	6	Flange Nut	M8
18	19M7865	1	Screw	M8 X 16
19	T70659	1	Clamp	-
20	AH78125	1	Clip	-
21	L175641	1	Clamp	-
22	19M7783	1	Screw	M10 X 16
23	H75541	1	Clamp	-
24	R46414	3	Clamp	-
25	L169020	1	Clip	-
26	L169299	1	Tie Band	-
27	L214608	1	Angle	-
28	H141394	1	Clip	-
29	57M8196	1	Elec. Connector Housing	Engine Standard
29	57M8097	1	Retainer	-
30	57M7054	1	Elec. Connector Terminal	Starter Motor
31	57M7348	1	Elec. Connector Terminal	Alternator
32	57M8071	1	Elec. Connector Housing	Engine to Power Link
32	57M8081	1	Elec. Connector Accessory	-
33	57M7309	1	Elec. Connector Housing	Compressor Clutch
33	57M7306	1	Elec.Connect Locking Device	-
34	57M7296	1	Elec. Connector Accessory	-
34	57M7261	1	Elec. Connector Housing	Interface Hood Harness
35	57M7406	1	Elec. Connector Housing	Air Cleaner Warning System
36	57M8481	1	Elec. Connector Terminal	Ground Cooler
37	57M7984	2	Elec. Connector Terminal	Horn
38	57M7360	1	Elec. Connector Terminal	Battery
39	57M8821	1	Elec. Connector Terminal	Ground Frame
40	57M7984	1	Elec. Connector Terminal	Engine Oil Pressure
41	57M7052	1	Elec. Connector Terminal	Fuel Shut Off Solenoid
42	57M7379	1	Elec. Connector Housing	Sending Unit Engine Speed
43	57M7379	1	Elec. Connector Housing	Coolant Temperature Sending Unit
44	57M8169	1	Elec. Connector Housing	Interface Power
45	57M8182	1	Elec. Connector Accessory	-
45	57M8190	1	Fuse	80A Blade Fuse
