Wiring Harness, Operators Platform W/O Cab (2/2)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL77324	3	Relay	12 V
2	AL152098	1	Diode Holder	-
3	14M7416	6	Flange Nut	M8
4	L113094	3	Clamp	-
5	L115159	4	Clamp	-
6	AH77714	4	Clip	-
7	R44302	7	Tie Band	-
8	L114522	1	Fuse Box	-
9	L114524	2	Insert	-
10	AL181849	1	Cover	-
11	24M7146	4	Washer	4.300 X 12 X 1 mm
12	37M7293	4	Screw	-
13	37M7179	12	Screw	-
14	AL117951	1	Fuse Box	-
15	57M7146	4	Fuse	30 A
16	AL212990	1	Wiring Harness	Platform
17	57M7120	3	Fuse	20 A
18	AH78125	1	Clip	-
19	AL169907	1	Clamp	-
20	H141394	7	Clip	-
21	AL207376	1	Relay	70 A
22	L101519	2	Clip	-
23	L206651	1	Label	Fuse Box
24	CQ26267	2	Grommet	-
25	99M7065	4	Fuse	15 A
26	57M7121	9	Fuse	10 A
27	L114509	1	Plug	-
28	AL67532	1	Fuse Box	-
29	L114030	1	Weatherstrip	LGTH = 1000 mm
30	L102203	1	Fuse Box	-
31	L102204	1	Cover	-
32	L53924	2	O-Ring	-
33	16M7106	1	Rivet	4 mm
34	24M7117	1	Washer	4.300 X 9 X 0.800 mm

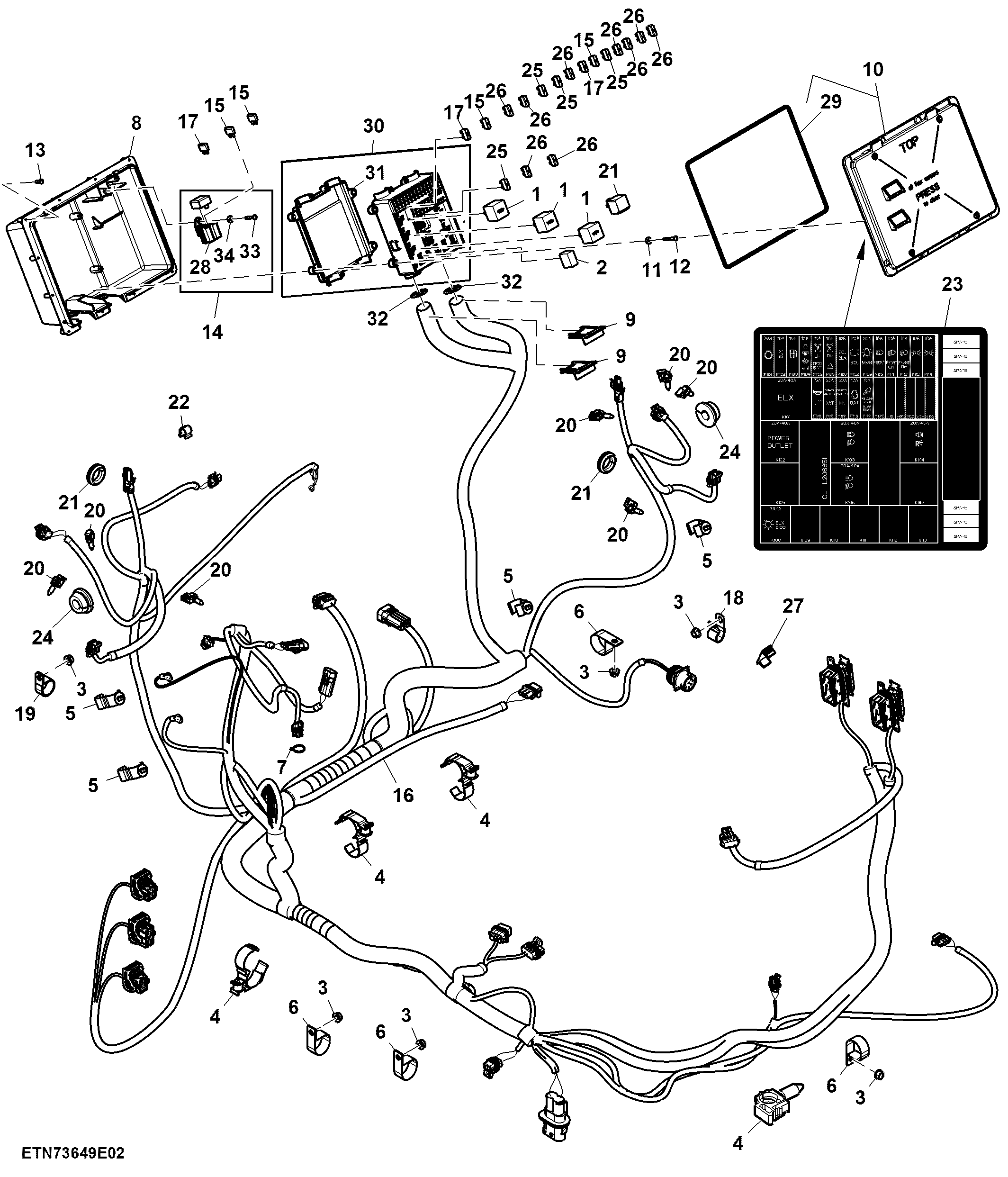

Wiring Harness, Operators Platform W/O Cab (2/2)
