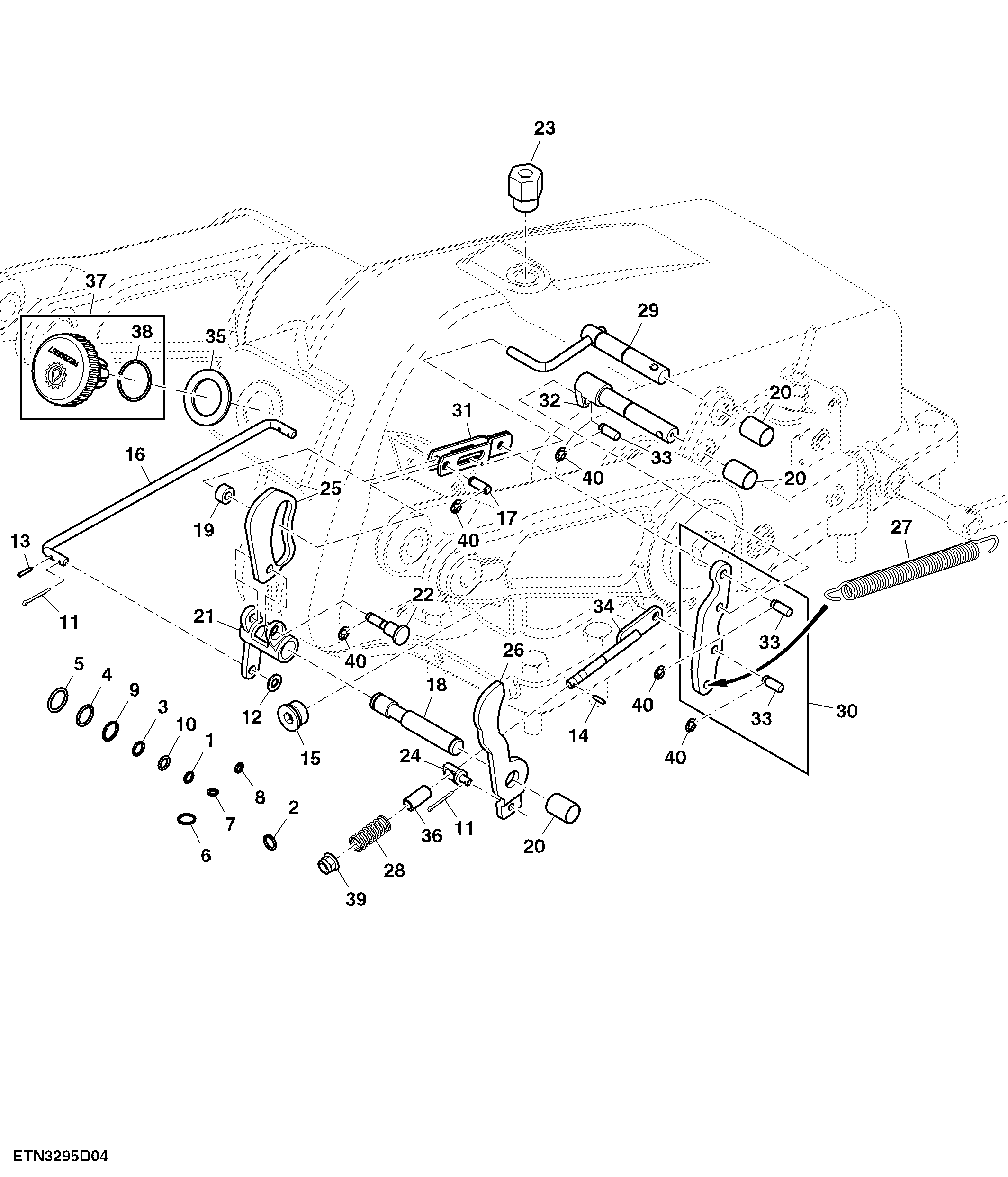

Rockshaft Hydraulic Cylinder and Piston Assembly

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L11698	1	O-Ring	-
2	L53833	1	O-Ring	-
3	R113050	3	O-Ring	-
4	R26375	1	O-Ring	-
5	R26906	1	O-Ring	-
6	R42926	2	Back-Up Ring	-
7	T75524	1	Back-Up Ring	-
8	51M7121	1	O-Ring	6.070 X 1.780 mm
9	T77932	1	O-Ring	-
10	51M7040	1	O-Ring	9.300 X 2.200 mm
11	11M7009	3	Cotter Pin	2 X 16 mm
12	24M7055	2	Washer	8.400 X 16 X 1.600 mm
13	34M7085	2	Spring Pin	3 X 16 mm
14	34M7104	1	Spring Pin	2.500 X 10 mm
15	R116115	1	Fitting	-
16	R168582	1	Rod	-
17	R168749	1	Pin	-
18	R168750	1	Pin Fastener	-
19	R168824	1	Washer	-
20	R174960	3	Bushing	-
21	R176145	1	Lever	-
22	R176193	1	Pin	-
23	R177801	1	Fitting Plug	-
24	R191380	1	Swivel	-
25	R208725	1	Plate	-
26	R208726	1	Lever	-
27	R26776	1	Spring	-
28	R71784	1	Spring	-
29	RE168583	1	Lever	-
30	RE168624	1	Lever	-
31	RE168745	1	Link	-
32	14M7396	2	Lock Nut	M8
33	R72653	14	Snap Ring	-
34	RE175828	1	Load Control Shaft	-
35	R31316	3	PIN	-
36	RE187112	1	Link	-
37	T21564	1	Washer	-
38	Z61500	1	Sleeve	-
39	RE259557	2	Cap	-
40	L156164	2	O-Ring	-

Rockshaft Hydraulic Cylinder and Piston Assembly

Нет текстового описания
