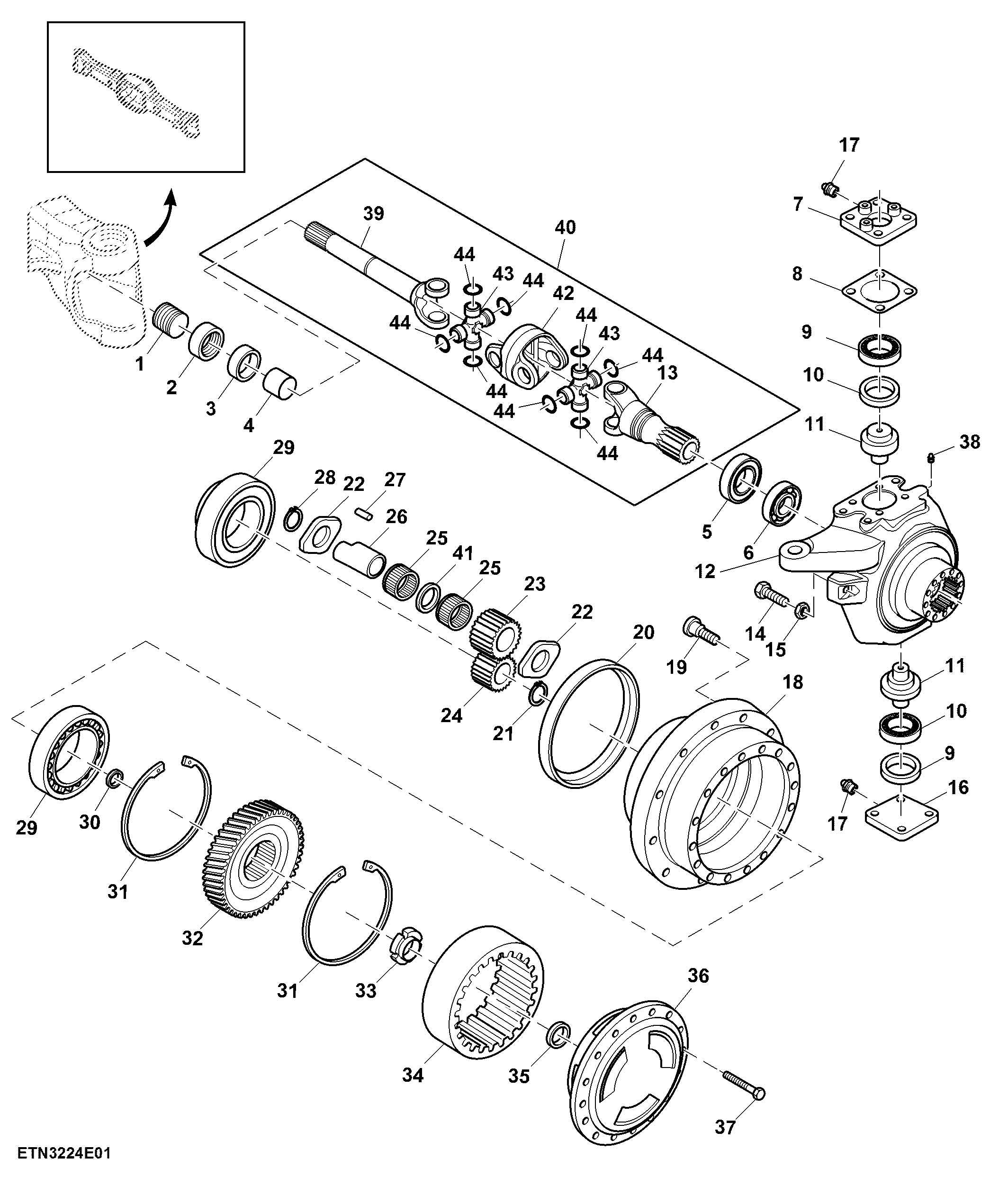

Открытый узел

Knuckle Housing, W/ Planetary Drive

Knuckle Housing, W/ Planetary Drive

Knuckle Housing, W/ Planetary Drive

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Knuckle Housing, W/ Planetary Drive

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	NF101529	2	Bushing	-
2	NF101530	2	Seal	-
3	NF101531	2	Ring	Protection Cover
4	L114652	2	Bushing	SUB FOR NF101532
5	NF101533	2	Seal	-
5	AL225557	2	Seal	-
6	AL227352	2	Bearing	SUB FOR NF101534
7	NF101535	2	Cover	Cover, King Pin Top
8	NF101536	2	Shim	TK = 1.00 mm, Shim Kit, Kingpin INCLUDES SU35943 AND SU35944 AND SU35945 AND SU35946 AND SU35947
8	SU35944	1	Shim	TK = 0.5 mm
8	SU35945	1	Shim	TK = 0.2 mm
8	SU35946	1	Shim	TK = 0.15 mm
8	SU35947	1	Shim	TK = 0.1 mm
8	SU35943	2	Shim	TK = 0.2 mm
9	AL227354	4	Bearing	SUB FOR NF101537
10	NF101538	4	Back-Up Ring	-
11	NF101539	4	Pin	-
12	L221889	1	Case	SUB FOR NF101540 LH
12	L221888	1	Housing	SUB FOR NF101541 RH
13	SU35181	2	Pinion Shaft	-
14	NF101542	2	Bolt	-
15	14M7260	2	Nut	SUB FOR NF101543
16	NF101544	2	Cover	Cover, King Pin Bottom
17	NF101545	4	Lubrication Fitting	-
18	NF101546	2	Wheel Center	-
19	NF101547	16	Wheel Bolt	-
20	NF101548	2	Back-Up Ring	-
21	NF101549	2	Gasket	Center
22	NF101550	12	Washer	-
23	L221886	6	Planet Pinion	SUB FOR NF101551
24	L221882	2	Pinion	Sun Gear, Center SUB FOR NF101552
25	AL227346	228	Roller	Planetary Gear SUB FOR NF101553
26	NF101554	6	Pin	Sun Gear
27	AL227344	6	Roller	SUB FOR NF101555
28	NF101556	6	Gasket	-
29	AL227345	4	Bearing	SUB FOR NF101557
30	NF101558	2	Washer	-
31	NF101559	4	Gasket	-
32	L221883	2	Flange	Ring Gear Support SUB FOR SU35927 AND NF101560
33	L221973	2	Nut	SUB FOR NF101561
34	L221885	2	Ring Gear	SUB FOR NF101562
35	NF101563	2	Washer	-
36	L221884	2	Planet Pinion Carrier	SUB FOR NF101564
37	NF101565	32	Bolt	-
38	NF101566	2	Plug	-
39	SU35178	1	Yoke With Shaft	LH
39	SU35179	1	Yoke With Shaft	RH
40	AL225633	1	Universal Joint	RH RH SUB FOR NF101568 INCLUDES L114652
40	AL225634	1	Universal Joint	LH SUB FOR NF101567 INCLUDES L114652
41	NF101569	6	Spacer	-
42	SU35177	2	Universal Joint Yoke	-
43	SU35176	4	Universal Joint Cross	-
44	SU35180	8	Seal	-
..	L157635	16	Bolt	-
