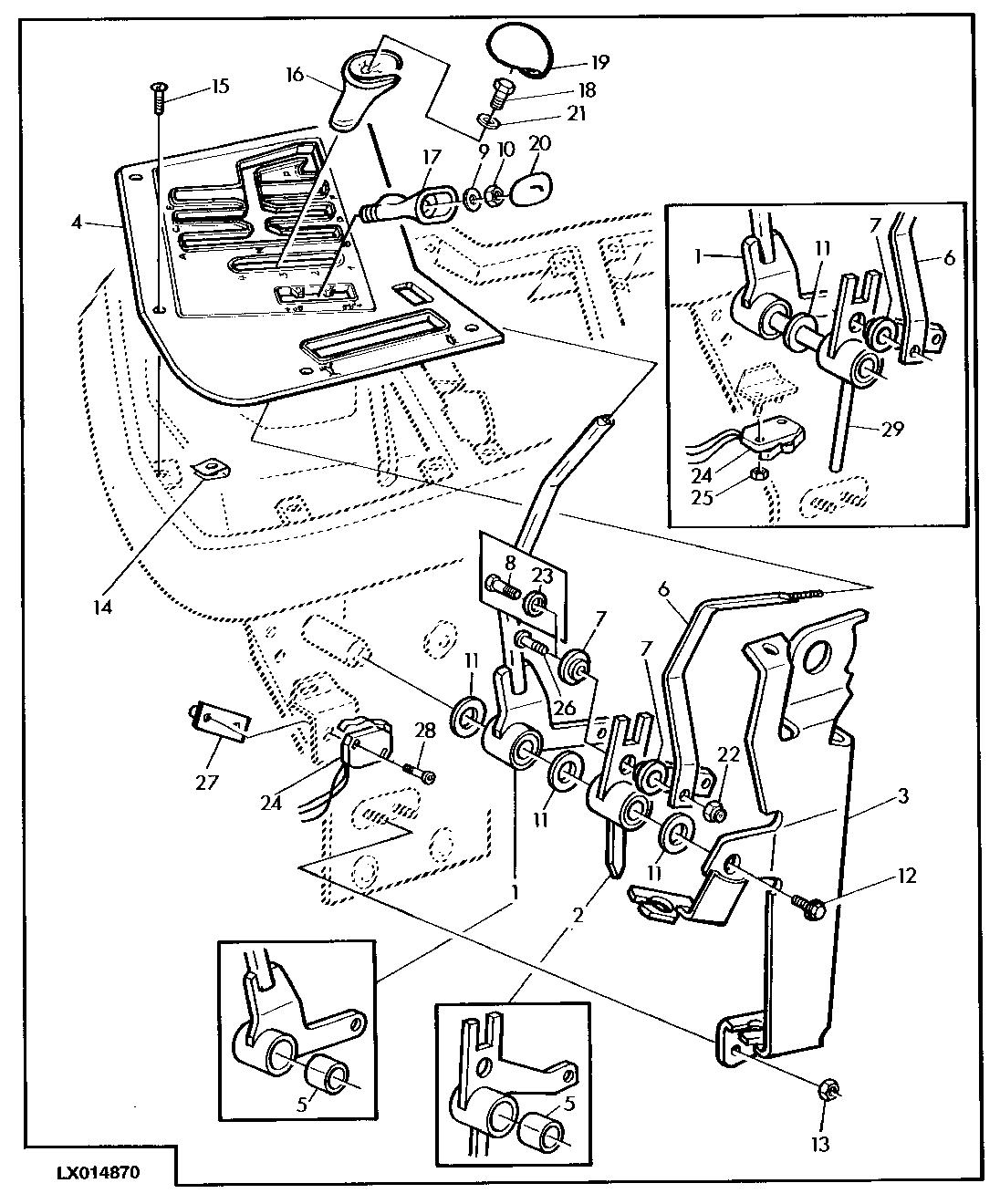

GEAR SHIFT COMPONENTS (POWRQUAD WITH REVERSER CONTROL AT SHIFT CONSOLE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL110308	1	Lever	(SUB FOR AL77199, AL80018)
2	AL110242	1	Lever	-
3	AL77500	1	Sheet	-
4	AL78337	1	Guide	(WITH 16-SPEED TRANSM.) (ORD AL82500, L101401)
4	AL79257	1	Guide	(WITH 20-SPEED TRANSM.) (ORD AL82500, L101401)
4	AL77623	1	Guide	(WITH 24-SPEED TRANSM.) (ORD AL82500, L101401)
4	AL82500	1	Guide	(SUB FOR AL82501, AL82502)
5	L78169	2	Bushing	-
6	L79257	1	Lever	(ORD L101401, AL82500)
6	L101401	1	Lever	-
7	AL29889	2	Bumper	-
8	19M7169	1	Cap Screw	M10 X 35
9	24M7055	1	Washer	8.400 X 16 X 1.600 mm
10	14M7166	1	Lock Nut	M8
11	L77963	3	Washer	-
12	19M7865	1	Screw	M8 X 16, (10.9)
13	14M7416	2	Flange Nut	M8
14	AL115814	4	Nut	M5, (SUB FOR L80355 APPL)
15	19M8866	5	Screw	M5 X 16, (SUB FOR PT11782)
16	L77805	1	Knob	-
17	L77802	1	Knob	-
18	19M7560	1	Cap Screw	M6 X 16
19	L77964	1	Insert	-
20	L78980	1	Insert	(SUB FOR L77977)
21	24M7139	1	Washer	6.400 X 18 X 1.600 mm
22	14M7167	1	Lock Nut	M10
23	24M7028	1	Washer	10.500 X 20 X 2 mm
24	AL78908	1	Switch	-
25	14M7139	2	Nut	M4
26	19M8883	1	Screw	M10 X 30, (10.9)
27	L101999	1	Strap	-
28	21M7369	2	Screw	M4 X 25
29	AL80017	1	Lever	(ORD AL110320)

GEAR SHIFT COMPONENTS (POWRQUAD WITH REVERSER CONTROL AT SHIFT CONSOLE)
