EXHAUST SYSTEM (HORIZONTAL STACK) R.H. SIDE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L113346	1	Clamp	(SUB FOR L111097)
2	L110172	4	Spacer	-
3	L110169	2	Spacer	-
4	AL80714	1	Clamp	-
5	03M7193	1	Bolt	M10 X 35, M10X35
6	24M7028	2	Washer	10.500 X 20 X 2 mm
7	14M7274	3	Nut	M10, M10
8	L102641	1	Exhaust Pipe	-
9	19M7810	1	Screw	M10 X 80, M10X80, (10.9)
10	L111946	1	Spacer	-
11	19H2552	2	CAP SCREW	3/8" X 1-1/8", 3/8"X1"
12	L111648	1	Nut	-
13	L111562	1	Compression Spring	-
14	L111649	1	Washer	-
15	L111650	1	Washer	-
16	L111651	1	Washer	-
17	19M7785	2	Screw	M10 X 25, (10.9)
18	L102219	1	Grease	50G
19	AL111060	1	Bracket	-
20	AL114624	1	Guard	(SUB FOR AL111059, AL114624)
21	AL115766	1	Holder	(SUB FOR AL111422)
22	L110291	1	Clamp	-
23	L111586	1	Screw	M10X100
24	L110826	1	Exhaust Pipe	-
25	19M7169	1	Cap Screw	M10 X 35
26	14M7516	1	Lock Nut	M10, M10
27	24M7096	1	Washer	10.500 X 18 X 1.600 mm
28	19M8563	1	Screw	M10 X 70, M10X70
29	AL111395	1	Heat Shield	-
30	24H1304	1	WASHER	13/32" X 23/32" X 0.120"

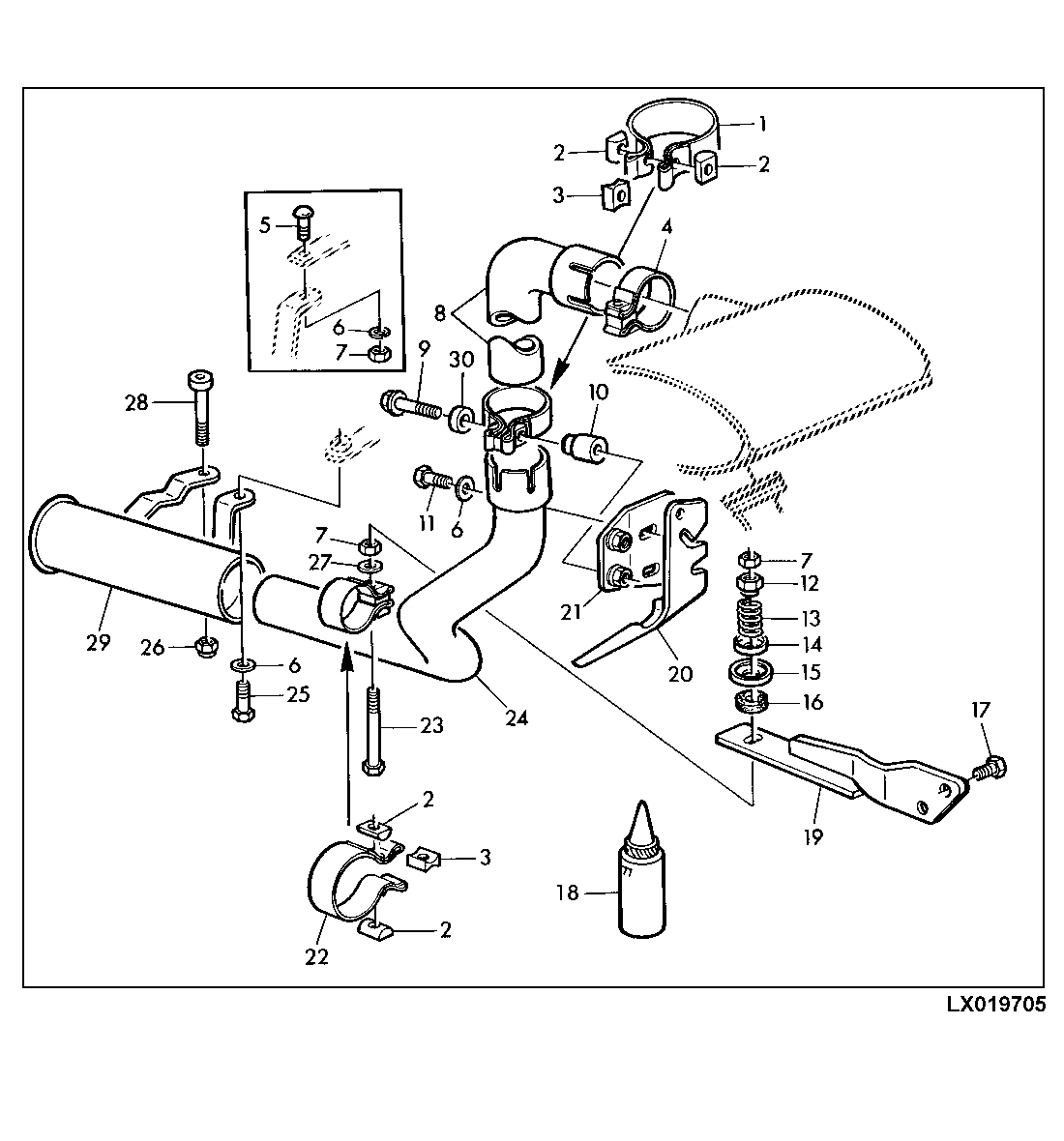

EXHAUST SYSTEM (HORIZONTAL STACK) R.H. SIDE
