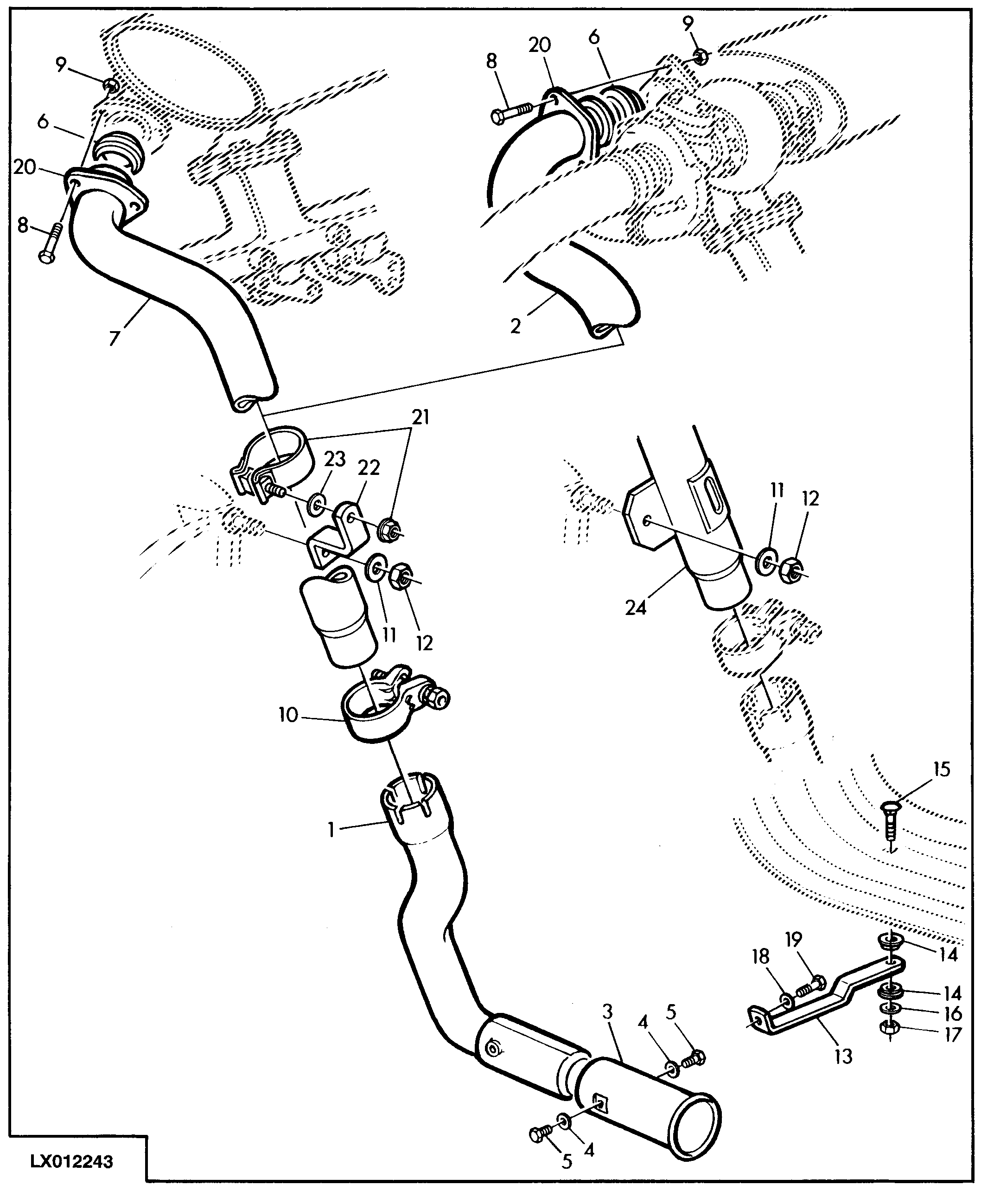

EXHAUST SYSTEM (HORIZONTAL STACK, LEFT HAND SIDE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL78441	1	Exhaust Pipe	-
2	L102558	1	Exhaust Pipe	-
3	L79398	1	Heat Shield	-
4	24M7054	2	Washer	6.400 X 12 X 1.600 mm
5	19M7302	2	Cap Screw	M6 X 8, M6X8
6	L101793	1	Ring	(SUB FOR L79090)
7	L102560	1	Exhaust Pipe	-
8	19M7378	3	Cap Screw	M8 X 45, M8X45
9	14M7273	3	Nut	M8, M8
10	AL83020	1	Clamp	(SUB FOR AL78955, AL78612)
11	24M7047	1	Washer	13 X 24 X 2.500 mm
12	14M7275	1	Nut	M12, M12
13	L79334	1	Holder	-
14	AL29889	2	Bumper	-
15	03M7192	1	Bolt	M10 X 30, M10X30
16	24M7028	1	Washer	10.500 X 20 X 2 mm
17	14M7274	1	Nut	M10, M10
18	24M7055	1	Washer	8.400 X 16 X 1.600 mm
19	19M7162	1	Cap Screw	M8 X 16, M8X16
20	L78830	1	Flange	-
21	AL83020	1	Clamp	(SUB FOR AL82775)
22	L102450	1	Retainer	-
23	24H1309	1	Washer	13/32" X 1-1/16" X 0.120"
24	AL78107	1	Exhaust Pipe	(ORDER PARTS 20-23, IF NECESSARY) (ORD L102560)
24	AL81893	1	Exhaust Pipe	(ORDER PARTS 20-23, IF NECESSARY) (ORD L102558) (SUB FOR AL78106 APPL)

EXHAUST SYSTEM (HORIZONTAL STACK, LEFT HAND SIDE)
