Открытый узел

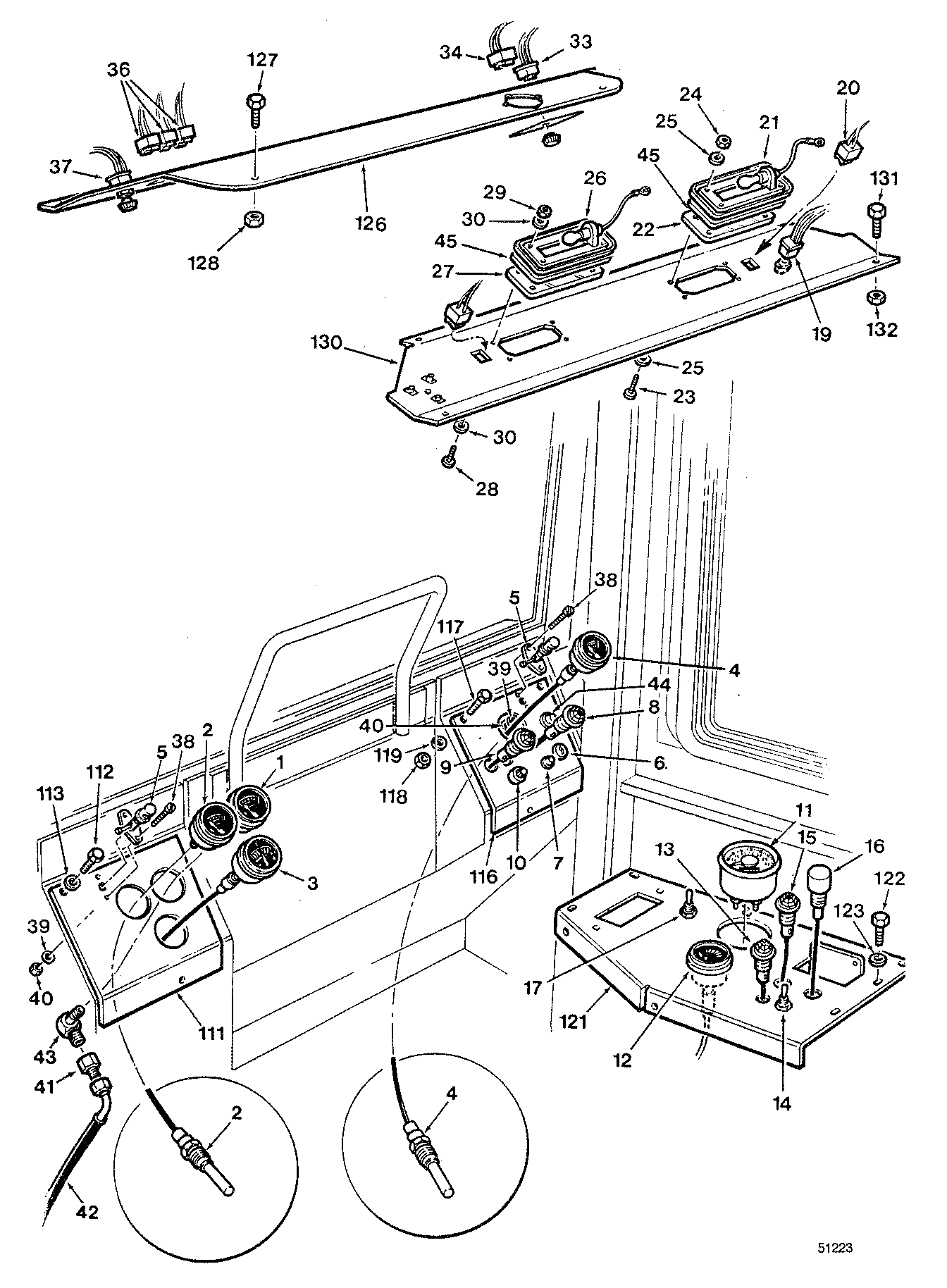

INSTRUMENTS ( 973070 - 973199) 8100-069/10 [8100-069/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	810893900	1	GAUGE - ENGINE OIL PRESSURE	-
2	811583900	1	GAUGE - ENGINE	-
3	811613500	1	GAUGE	-
4	F120363	1	GAUGE - HYD. OIL TEMPERATURE	-
5	F279372	2	LIGHT - REWORK	-
6	811879400	1	SWITCH	-
7	810549100	1	STARTER BUTTON	-
8	824852400	1	WARNING LIGHT - PARKING BRAKE - RED	-
9	811583200	1	LIGHT - PARKING BRAKE	-
10	-------	1	O-RING	-
11	825353000	1	TACHOMETER REWORK	-
12	700585100	1	GAUGE-FUEL -	-
13	-------	1	O-RING	-
14	-------	1	O-RING	-
15	811583100	1	FLASHER	-
16	811582700	1	ALARM	-
17	810987100	1	SWITCH - FAN OVERRIDE	-
19	-------	1	O-RING	-
20	811836800	2	SWITCH - DIFF LOCK	-
21	F279366	1	LIGHT -	-
22	F279364	1	LENS - RED	-
23	810741700	4	SCREW -	-
24	840868700	4	NUT*#8-32UNC -	-
25	810663300	8	WASHER*8 -	-
26	F279366	1	LIGHT -	-
27	F279365	1	LENS - WHITE	-
28	810741700	4	SCREW -	-
29	840868700	4	NUT*#8-32UNC -	-
30	810663300	8	WASHER*8 -	-
33	-------	1	O-RING	-
34	-------	1	O-RING	-
36	-------	1	O-RING	-
37	-------	1	O-RING	-
38	810371500	4	SCREW	-
39	811316900	4	LOCKWASHER*0.138	-
40	810371700	4	NUT*6-32UNC	-
41	810290600	1	CONNECTOR	-
42	F120317	1	HOSE-HYD*.25 X 60 -	-
43	811017600	1	ELBOW-90 DEG. -	-
44	810549100	1	STARTER BUTTON	-
45	F283014	4	WEATHERSTRIP -	-
111	F277001	1	PANEL - L.H	-
112	810080100	3	HEX HEAD BOLT 3/8-16 UNC X 1	-
113	810309800	3	FLAT WASHER 3/8 - HARDENED	-
116	F281651	1	PANEL - R.H	-
117	810080100	3	HEX HEAD BOLT 3/8-16 UNC X 1	-
118	810087500	3	HEX NUT 3/8-16 UNC	-
119	810309800	3	FLAT WASHER 3/8 - HARDENED	-
121	F282610	1	CONSOLE - TOP	-
122	810080100	3	HEX HEAD BOLT 3/8-16 UNC X 1	-
123	810309800	3	FLAT WASHER 3/8 - HARDENED	-
126	F277102	1	PANEL - FRONT HEADLINER	-
127	810080100	4	HEX HEAD BOLT 3/8-16 UNC X 1	-
128	810309800	4	FLAT WASHER 3/8 - HARDENED	-
130	F277103	1	PANEL - REAR HEADLINER	-
131	810080100	4	HEX HEAD BOLT 3/8-16 UNC X 1	-
132	810309800	4	FLAT WASHER 3/8 - HARDENED	-

INSTRUMENTS ( 973070 - 973199) 8100-069/10 [8100-069/10]

Нет текстового описания
