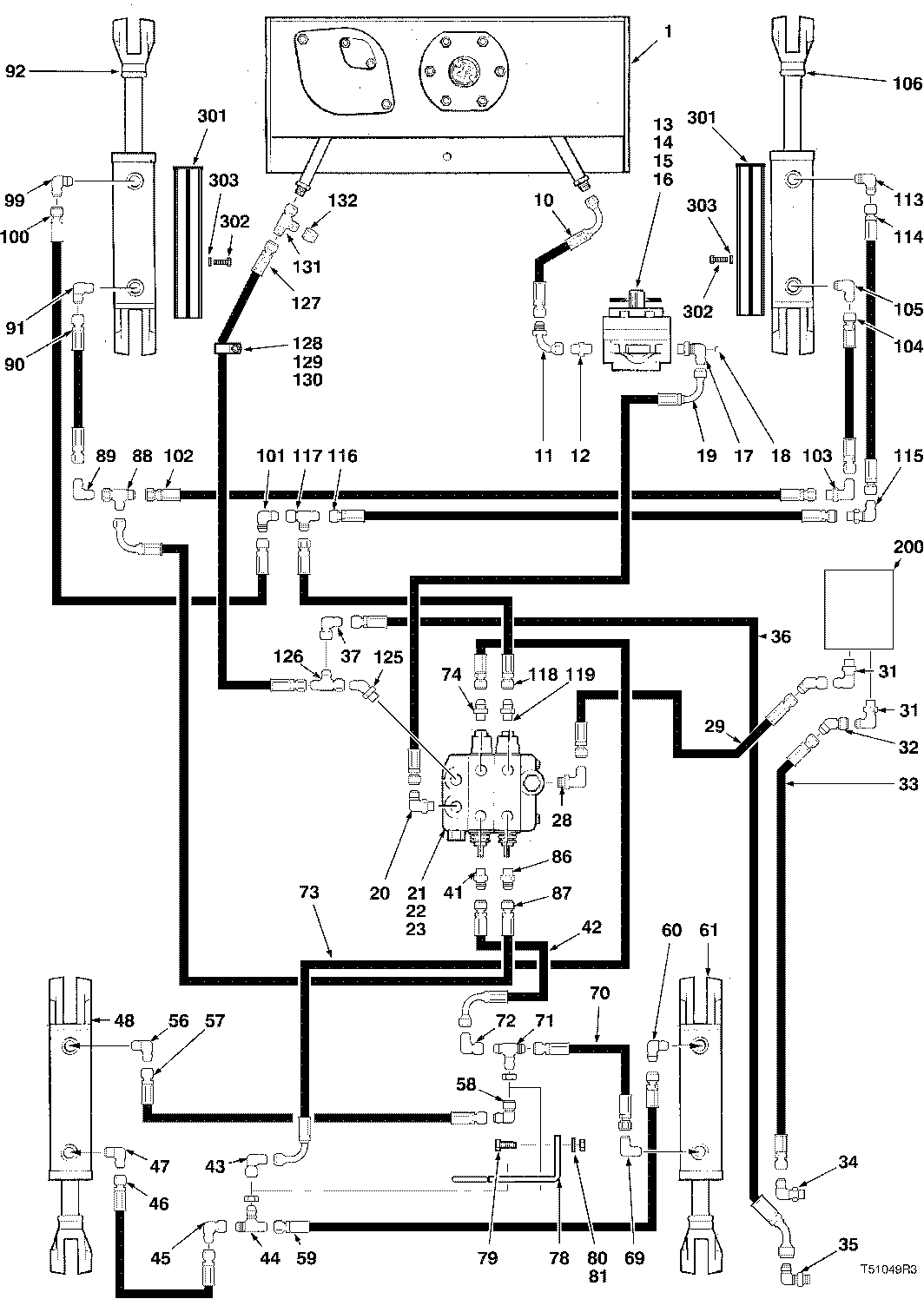

HYDRAULIC SYSTEM POWER FRAME (W/O OIL COOLER) ( 967504 - 973069) 2000-320/10 [2000-320/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
10	811120900	1	HOSE-HYD*1.25X47	-
11	811075200	1	ELBOW-90 DEG.	-
12	810347800	1	FITTING	-
13	-------	1	O-RING	-
14	823533500	1	GASKET -	-
15	826006300	2	STUD -	-
16	810011600	2	WASHER*1/2	-
17	826498000	1	ELBOW -	-
18	811889200	1	PLUG -	-
19	811928800	1	HOSE-HYD*1.00 X 67	-
20	810353500	1	ELBOW-90 DEG.	-
21	-------	1	O-RING	-
22	810082100	3	BOLT*1/2-13UNCX1	-
23	810011600	3	WASHER*1/2	-
28	810353500	1	ELBOW-90 DEG.	-
29	810995500	1	HOSE-HYD*1.00X55 -	-
31	810353500	2	ELBOW-90 DEG.	-
32	810441800	2	ELBOW-45 DEG.	-
33	811019500	1	HOSE-HYD*1.00X83 -	-
34	810619900	1	ELBOW-90 DEG. -	-
35	810619900	1	ELBOW-90 DEG. -	-
36	811897000	1	HOSE-HYD*1.00 X 35 -	-
37	810489900	1	ELBOW-90 DEG. -	-
41	810490900	1	FITTING 1/2 MJIC 3/4 -	-
42	811778800	1	HOSE-HYD*0.5X20 -	-
43	810433800	1	ELBOW-90 DEG.	-
44	810787500	1	TEE	-
45	810433800	1	ELBOW-90 DEG.	-
46	810454400	1	HOSE-HYD*0.50X26	-
47	810112100	1	ELBOW-90 DEG.	-
48	-------	1	O-RING	-
56	810112100	1	ELBOW-90 DEG.	-
57	810454400	1	HOSE-HYD*0.50X26	-
58	810433800	1	ELBOW-90 DEG.	-
59	810454400	1	HOSE-HYD*0.50X26	-
60	810112100	1	ELBOW-90 DEG.	-
61	-------	1	O-RING	-
69	810112100	1	ELBOW-90 DEG.	-
70	810454400	1	HOSE-HYD*0.50X26	-
71	810787500	1	TEE	-
72	810433800	1	ELBOW-90 DEG.	-
73	810891700	1	HOSE ASSEMBLY - VALVE TO CYLINDER	-
74	810490900	1	FITTING 1/2 MJIC 3/4 -	-
78	F282670	1	MOUNT -	-
79	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
80	810309800	2	FLAT WASHER 3/8 - HARDENED	-
81	810087500	2	HEX NUT 3/8-16 UNC	-
86	810490900	1	FITTING 1/2 MJIC 3/4 -	-
87	811780200	1	HOSE-HYD*0.5X45 -	-
88	810579400	1	TEE-JIC/JIC/JIC -	-
89	810372600	1	ELBOW-90 DEG.	-
90	810349100	1	HOSE-HYD*0.50X39	-
91	810112100	1	ELBOW-90 DEG.	-
92	-------	1	O-RING	-
99	810112100	1	ELBOW-90 DEG.	-
100	810935000	1	HOSE-HYD*0.50X52	-
101	810372600	1	ELBOW-90 DEG.	-
102	810910000	1	HOSE-HYD*0.50X28	-
103	810372600	1	ELBOW-90 DEG.	-
104	810349100	1	HOSE-HYD*0.50X39	-
105	810112100	1	ELBOW-90 DEG.	-
106	-------	1	O-RING	-
113	810112100	1	ELBOW-90 DEG.	-
114	810935000	1	HOSE-HYD*0.50X52	-
115	810372600	1	ELBOW-90 DEG.	-
116	810910000	1	HOSE-HYD*0.50X28	-
117	810579400	1	TEE-JIC/JIC/JIC -	-
118	811460900	1	HOSE-HYD*0.50X48 -	-
119	810490900	1	FITTING 1/2 MJIC 3/4 -	-
125	810285700	1	ELBOW-45 DEG.	-
126	810362300	1	TEE	-
127	811334200	1	HOSE-HYD*1.00X99	-
128	810701000	1	CLAMP*1-9/16	-
129	810011600	1	WASHER*1/2	-
130	810669400	1	LOCKNUT*1/2-13UNC	-
131	826214100	1	TEE -	-
132	810790600	1	CAP -	-
200	-------	1	O-RING	-
301	825682000	2	GUARD - DOZER HOSES	-
302	840799300	8	BOLT*3/8-16UNCX3/4	-
303	810309800	8	FLAT WASHER 3/8 - HARDENED	-

HYDRAULIC SYSTEM POWER FRAME (W/O OIL COOLER) ( 967504 - 973069) 2000-320/10 [2000-320/10]
