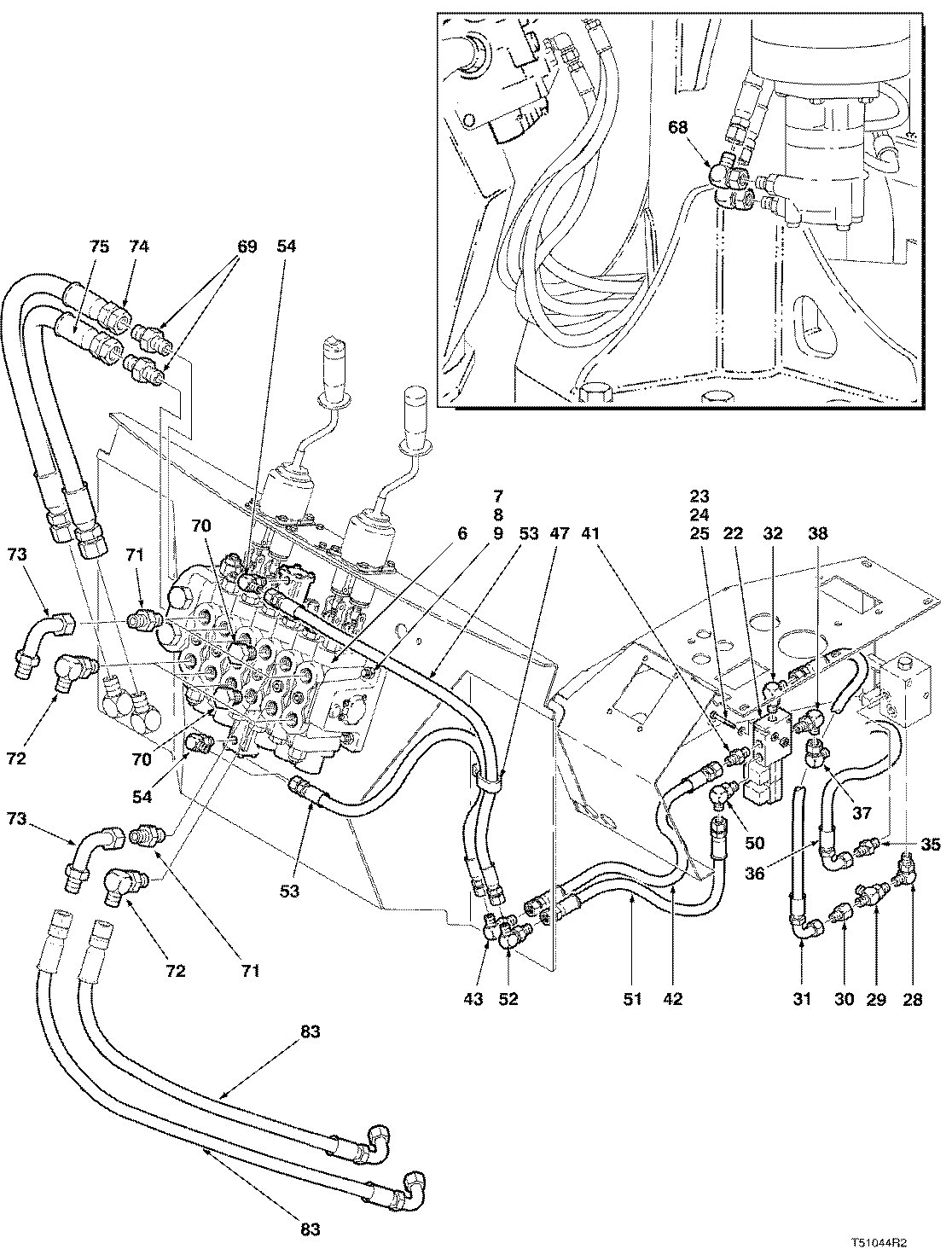

HYDRAULIC SYSTEM LOADER SERCO ( 967504 - ) 2000-325/10 [2000-325/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
6	F120686	1	VALVE -	-
7	810082700	3	BOLT 1/2 - 13 UNC X 2-1/2	-
8	810011600	6	WASHER*1/2	-
9	810087700	3	NUT*1/2-13UNC	-
22	F120689	1	VALVE -	-
23	810089100	2	BOLT 1/4 - 20 UNF X 1-3/4	-
24	810878100	2	WASHER*1/4	-
25	810087100	2	NUT*1/4-20UNC	-
28	-------	1	O-RING	-
29	810579400	1	TEE-JIC/JIC/JIC -	-
30	810565100	1	FITTING MJIC/FJIC	-
31	811012100	1	HOSE-HYD*0.38X20	-
32	810280500	1	ELBOW-90 DEG. -	-
35	810328600	1	FITTING 3/8 MJIC 3/8	-
36	810951700	1	HOSE-HYD*0.38X12 -	-
37	810335500	1	ELBOW-90 DEG. -	-
38	810280500	1	ELBOW-90 DEG. -	-
41	810328600	1	FITTING 3/8 MJIC 3/8	-
42	810866500	1	HOSE-HYD*0.38X29	-
43	810285600	1	ELBOW-90 DEG. -	-
47	811469200	1	CLAMP	-
50	810280500	1	ELBOW-90 DEG. -	-
51	811037400	1	HOSE-HYD*0.38X27	-
52	810285600	1	ELBOW-90 DEG. -	-
53	811840800	2	HOSE-HYD* .38 X 36`` -	-
54	810280500	2	ELBOW-90 DEG. -	-
68	810433800	4	ELBOW-90 DEG.	-
69	810115500	2	FITTING	-
70	810381800	2	PLUG	-
71	810490900	5	FITTING 1/2 MJIC 3/4 -	-
72	810292900	5	ELBOW-90 DEG. -	-
73	810181600	5	Elbow Fitting	-
74	810964000	1	HOSE ASSEMBLY - SHUTTLE VALVE TO PUMP - (GRAPPLES)	-
75	810581300	1	HOSE-HYD*1.00X28	-
83	811780500	2	HOSE-HYD*0.5X49 -	-
-	F433462	1	SOLENOID CARTRIDGE -	-
-	F433463	2	COIL -	-
-	F433464	1	BODY -	-
-	F433461	2	CONNECTOR*7MM - FOR F120361 VALVE ONLY	-
-	F433465	1	Seal Kit	-

HYDRAULIC SYSTEM LOADER SERCO ( 967504 - ) 2000-325/10 [2000-325/10]
