Открытый узел

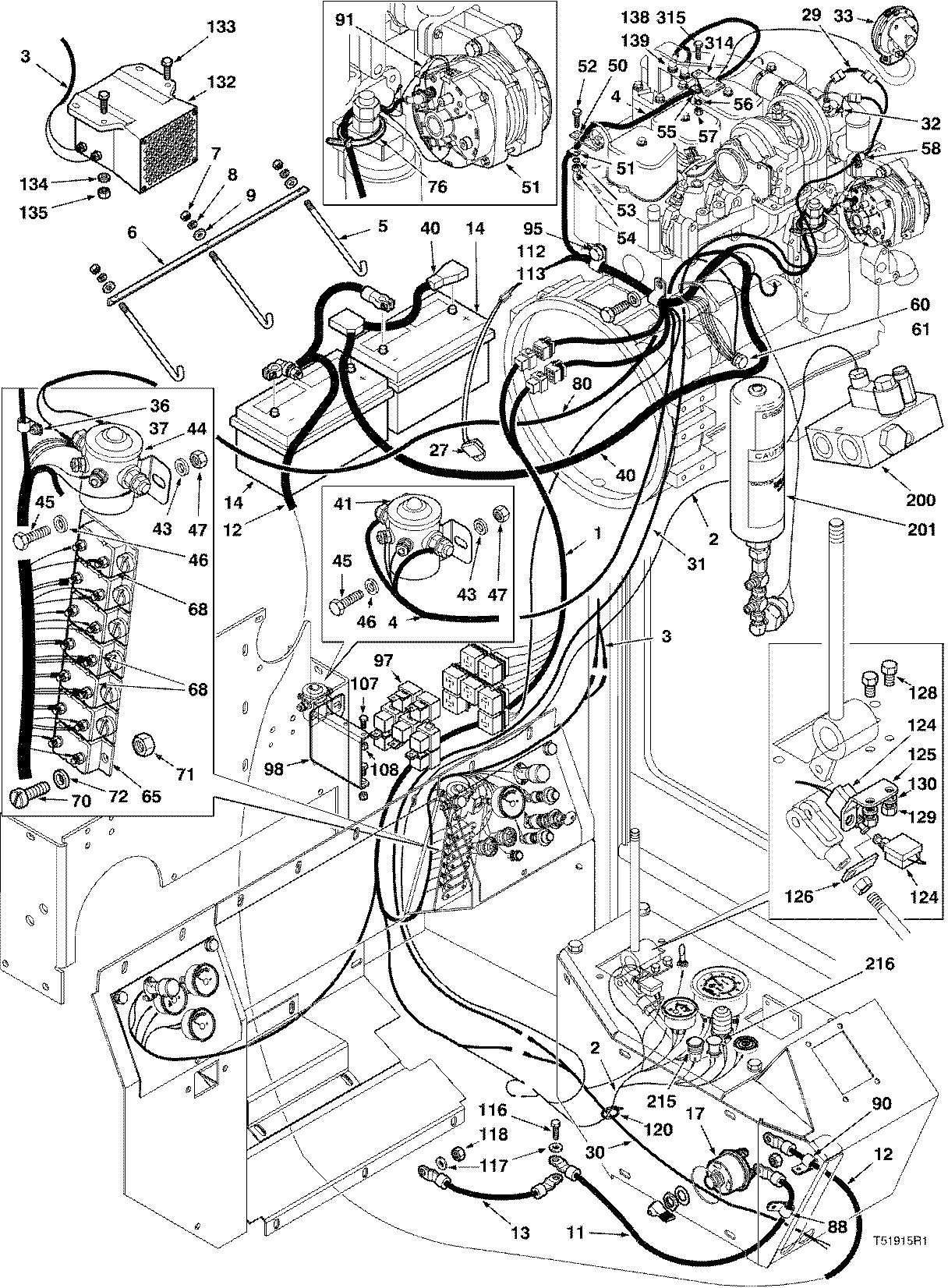

ELECTRICAL SYSTEM CUMMINS ( 993371 - ) 3100-126/18 [3100-126/18]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F281504	1	WIRE HARNESS - CONSOLE	-
2	F282603	1	WIRE HARNESS - SIDE CONSOLE	-
3	---------	1	FELLING HEAD	-
4	F287237	1	WIRE HARNESS - ENGINE	-
5	825308400	3	STUD	-
6	825350900	1	ANGLE	-
7	810966300	3	LOCKNUT*5/16-18UNC	-
8	810768000	3	WASHER*5/16	-
9	810309800	3	FLAT WASHER 3/8 - HARDENED	-
11	F289717	1	CABLE -	-
12	F289718	1	CABLE -	-
13	824146200	1	BATTERY CABLE - SWITCH TO GROUND	-
14	811371700	2	BATTERY - DRY CHARGE	-
17	810728400	1	MASTER DISCONNECT SWITCH	-
27	827069300	1	SWITCH - NEUTRAL	-
29	F283429	1	HARNESS - JUMPER	-
30	F279049	1	HARNESS - FAN & HEATER	-
31	F279048	1	HARNESS - FAN & ENGINE	-
32	810790900	1	Clamp	-
33	F121409	1	HORN -	-
36	810785600	1	CLAMP*1/2 -	-
37	810051900	1	JAMNUT*3/8-16UNC	-
40	F289719	1	CABLE -	-
41	F121016	1	SOLENOID	-
43	810106000	4	LOCKWASHER* 1/4 -	-
44	F121017	1	SOLENOID	-
45	810088700	4	BOLT*1/4-20UNCX3/4	-
46	810878100	4	WASHER*1/4	-
47	810087100	4	NUT*1/4-20UNC	-
60	810011600	1	WASHER*1/2	-
61	810937800	1	BOLT*M12X1.75-25	-
65	810686000	1	CIRCUIT BREAKER*10A - (LOADER)	-
68	810959200	3	CIRCUIT BREAKER	-
70	810806400	14	SCREW*#8-32UNCX.50 -	-
71	840868700	14	NUT*#8-32UNC -	-
72	810785900	14	LOCKWASHER* #8	-
76	810402100	2	TIE WRAP -	-
80	F287101	1	HARNESS -	-
88	810275800	1	CLAMP*3/4	-
90	811708800	1	CLAMP -	-
91	811054700	1	WIRE -	-
95	811166700	2	Clamp	-
97	811827800	7	RELAY -	-
98	F286729	1	BRACKET -	-
107	810595000	5	BOLT*.2500-20X.625	-
108	811064500	5	LOCKNUT*1/4-20UNC	-
112	810937800	2	BOLT*M12X1.75-25	-
113	810011600	2	WASHER*1/2	-
116	840799300	2	BOLT*3/8-16UNCX3/4	-
117	810176100	3	LOCKWASHER 3/8 - EXTERNAL TOOTH	-
118	810087500	1	HEX NUT 3/8-16 UNC	-
120	810654700	12	TIE STRAP -	-
124	810765200	2	SWITCH	-
125	F281959	1	BRACKET -	-
126	F281958	1	LUG -	-
128	840799300	2	BOLT*3/8-16UNCX3/4	-
129	810087500	2	HEX NUT 3/8-16 UNC	-
130	810309800	2	FLAT WASHER 3/8 - HARDENED	-
132	F120994	2	Travel Warning Alarm	-
133	811147500	4	BOLT*M6X1.00-25 -	-
134	810878100	4	WASHER*1/4	-
135	811706800	4	LOCKNUT*M6X1.00 -	-
138	811054800	2	NUT*M6-1.0	-
139	810878100	2	WASHER*1/4	-
200	-------	1	O-RING	-
201	-------	1	O-RING	-
215	811583400	1	LIGHT	-
216	811166400	1	SWITCH	-

ELECTRICAL SYSTEM CUMMINS ( 993371 - ) 3100-126/18 [3100-126/18]

Нет текстового описания
