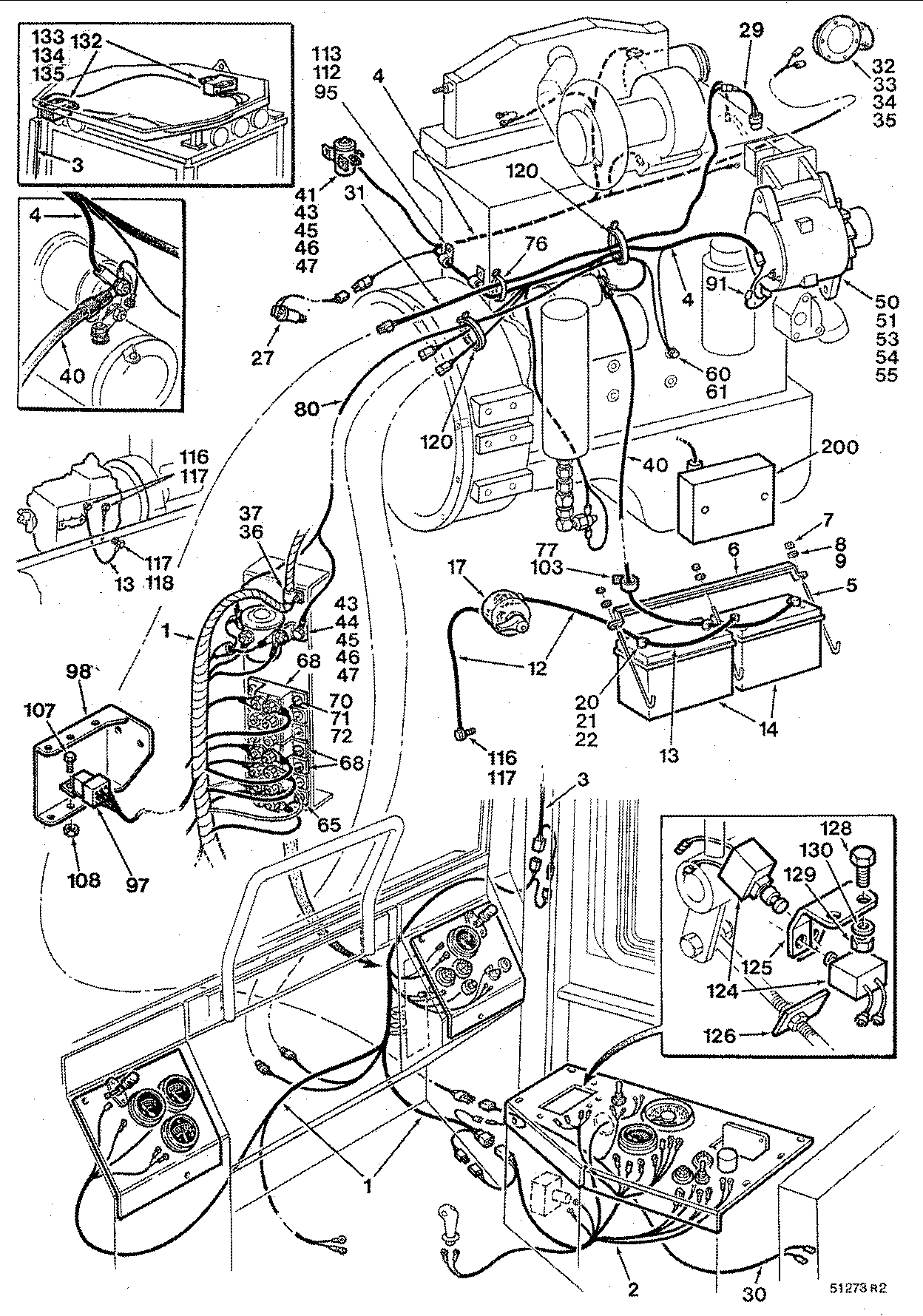

ELECTRICAL SYSTEM CUMMINS ( 973070 - 983233) 3100-126/10 [3100-126/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F281504	1	WIRE HARNESS - CONSOLE	-
2	F282603	1	WIRE HARNESS - SIDE CONSOLE	-
3	---------	1	FELLING HEAD	-
4	F281503	1	WIRE HARNESS - ENGINE	-
5	825308400	3	STUD	-
6	825350900	1	ANGLE	-
7	810966300	3	LOCKNUT*5/16-18UNC	-
8	810768000	3	WASHER*5/16	-
9	810309800	3	FLAT WASHER 3/8 - HARDENED	-
12	826536200	2	CABLE - GROUND	-
13	824146200	2	BATTERY CABLE - SWITCH TO GROUND	-
14	811371700	2	BATTERY - DRY CHARGE	-
17	810728400	1	MASTER DISCONNECT SWITCH	-
20	811068200	2	BATTERY TERMINAL - NEG	-
21	810309800	2	FLAT WASHER 3/8 - HARDENED	-
22	810677900	2	LOCKNUT*3/8-16UNC	-
27	827069300	1	SWITCH - NEUTRAL	-
29	F283429	1	HARNESS - JUMPER	-
30	F279049	1	HARNESS - FAN & HEATER	-
31	F279048	1	HARNESS - FAN & ENGINE	-
32	810790900	1	Clamp	-
33	F121409	1	HORN -	-
34	810768000	1	WASHER*5/16	-
35	810101900	1	BOLT*5/16-18UNCX3/4	-
36	810785600	1	CLAMP*1/2 -	-
37	810051900	1	JAMNUT*3/8-16UNC	-
40	824267400	1	CABLE-BATTERY	-
41	F121016	1	SOLENOID	-
43	810106000	4	LOCKWASHER* 1/4 -	-
44	F121017	1	SOLENOID	-
45	810088700	4	BOLT*1/4-20UNCX3/4	-
46	810878100	4	WASHER*1/4	-
47	810087100	4	NUT*1/4-20UNC	-
50	810309800	1	FLAT WASHER 3/8 - HARDENED	-
51	-------	1	O-RING	-
53	811054800	1	NUT*M6-1.0	-
54	811086100	1	FAN	-
55	810899400	1	BOLT*M10X1.50-35	-
60	810011600	1	WASHER*1/2	-
61	810937800	1	BOLT*M12X1.75-25	-
65	810686000	1	CIRCUIT BREAKER*10A - (LOADER)	-
68	810959200	3	CIRCUIT BREAKER	-
70	811867100	8	SCREW* #10-24 -	-
71	810574600	8	NUT*10-24UNC	-
72	811317000	8	LOCKWASHER*0.190	-
76	810402100	2	TIE WRAP -	-
77	810626700	3	Clamp	-
80	F287101	1	HARNESS -	-
91	811054700	1	WIRE -	-
95	811166700	2	Clamp	-
97	811827800	7	RELAY -	-
98	825298600	1	BRACKET	-
103	810677900	3	LOCKNUT*3/8-16UNC	-
107	810104300	3	SCREW	-
108	810049300	3	NUT*10-32UNF	-
109	811317000	3	LOCKWASHER*0.190	-
112	810937800	2	BOLT*M12X1.75-25	-
113	810011600	2	WASHER*1/2	-
116	840799300	2	BOLT*3/8-16UNCX3/4	-
117	810176100	3	LOCKWASHER 3/8 - EXTERNAL TOOTH	-
118	810087500	1	HEX NUT 3/8-16 UNC	-
120	810654700	12	TIE STRAP -	-
124	810765200	2	SWITCH	-
125	F281959	1	BRACKET -	-
126	F281958	1	LUG -	-
128	840799300	2	BOLT*3/8-16UNCX3/4	-
129	810087500	2	HEX NUT 3/8-16 UNC	-
130	810309800	2	FLAT WASHER 3/8 - HARDENED	-
132	F120994	2	Travel Warning Alarm	-
133	811147500	4	BOLT*M6X1.00-25 -	-
134	810878100	4	WASHER*1/4	-
135	811706800	4	LOCKNUT*M6X1.00 -	-
200	-------	1	O-RING	-
-	811064500	5	LOCKNUT*1/4-20UNC	-
-	810595000	5	BOLT*.2500-20X.625	-
-	F286729	1	BRACKET -	-
