Открытый узел

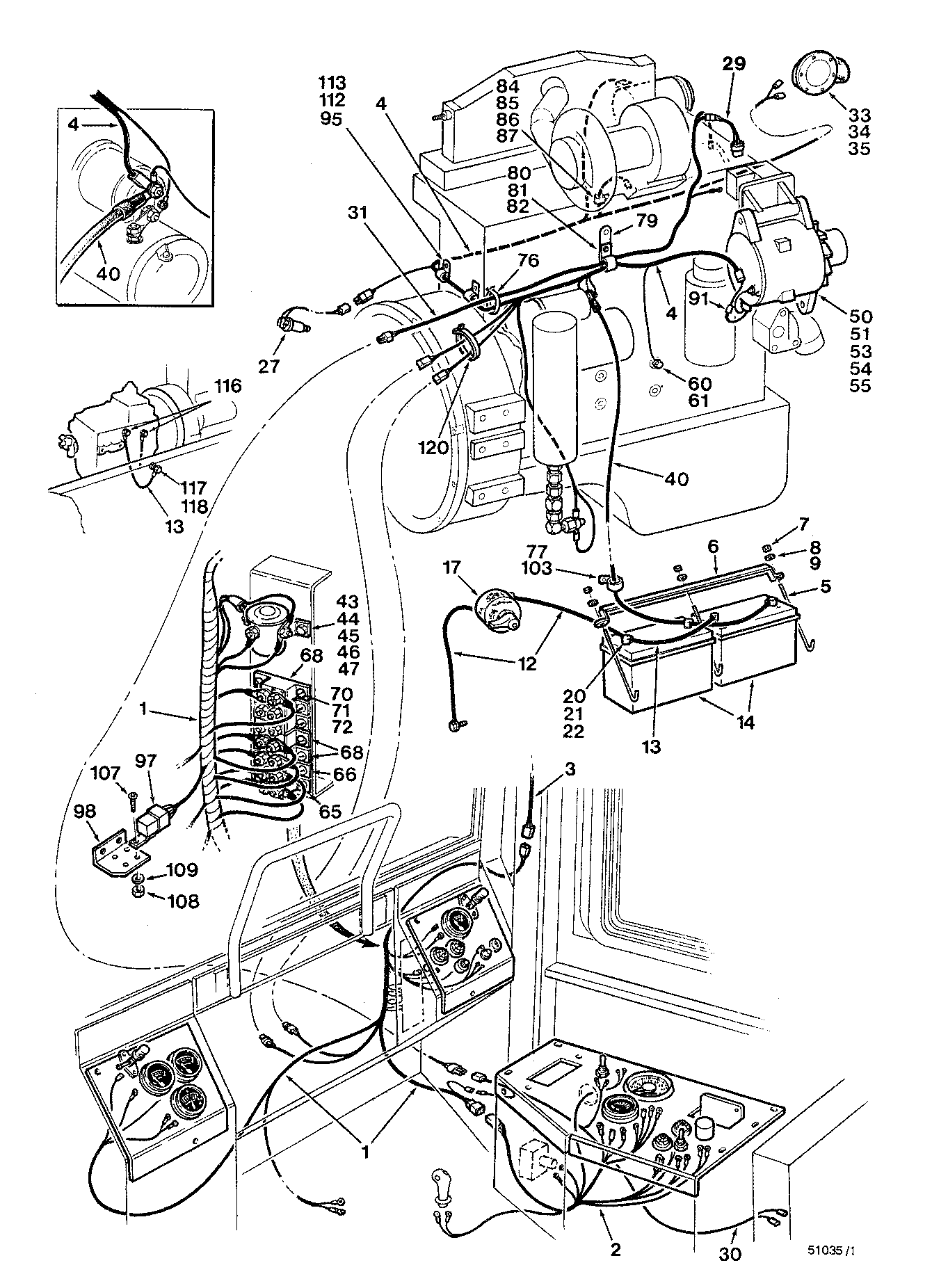

ELECTRICAL SYSTEM CUMMINS ( 967504 - 973069) 3100-108/10 [3100-108/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F276746	1	HARNESS - CONSOLE	-
2	F276749	1	HARNESS - SIDE CONSOLE	-
3	---------	1	FELLING HEAD	-
4	F276748	1	HARNESS - ENGINE	-
5	825308400	3	STUD	-
6	825350900	1	ANGLE	-
7	810966300	3	LOCKNUT*5/16-18UNC	-
8	810768000	3	WASHER*5/16	-
9	810309800	3	FLAT WASHER 3/8 - HARDENED	-
12	826536200	2	CABLE - GROUND	-
13	824146200	2	BATTERY CABLE - SWITCH TO GROUND	-
14	811371700	2	BATTERY - DRY CHARGE	-
17	810728400	1	MASTER DISCONNECT SWITCH	-
20	811068200	2	BATTERY TERMINAL - NEG	-
21	810309800	2	FLAT WASHER 3/8 - HARDENED	-
22	810677900	2	LOCKNUT*3/8-16UNC	-
27	827069300	1	SWITCH - NEUTRAL	-
29	F283429	1	HARNESS - JUMPER	-
30	F279049	1	HARNESS - FAN & HEATER	-
31	F279048	1	HARNESS - FAN & ENGINE	-
32	810790900	1	Clamp	-
33	F121409	1	HORN -	-
34	810768000	1	WASHER*5/16	-
35	810101900	1	BOLT*5/16-18UNCX3/4	-
40	824267400	1	CABLE-BATTERY	-
43	810106000	2	LOCKWASHER* 1/4 -	-
44	F121017	1	SOLENOID	-
45	810088700	2	BOLT*1/4-20UNCX3/4	-
46	810878100	2	WASHER*1/4	-
47	810087100	2	NUT*1/4-20UNC	-
50	810309800	1	FLAT WASHER 3/8 - HARDENED	-
51	-------	1	O-RING	-
53	811054800	1	NUT*M6-1.0	-
54	811086100	1	FAN	-
55	810899400	1	BOLT*M10X1.50-35	-
60	810011600	1	WASHER*1/2	-
61	810937800	1	BOLT*M12X1.75-25	-
65	810686000	1	CIRCUIT BREAKER*10A - (LOADER)	-
66	810662000	1	CIRCUIT BREAKER	-
68	810959200	3	CIRCUIT BREAKER	-
70	810104300	10	SCREW	-
71	810049300	10	NUT*10-32UNF	-
72	811317000	10	LOCKWASHER*0.190	-
76	810402100	2	TIE WRAP -	-
77	810626700	3	Clamp	-
79	823698800	1	FLAT - SPRING RETURN	-
80	811166700	1	Clamp	-
81	840799300	1	BOLT*3/8-16UNCX3/4	-
82	810677900	1	LOCKNUT*3/8-16UNC	-
84	810785400	1	CLAMP*3/8	-
85	810088700	1	BOLT*1/4-20UNCX3/4	-
86	810878100	1	WASHER*1/4	-
87	810087100	1	NUT*1/4-20UNC	-
91	811054700	1	WIRE -	-
95	811166700	2	Clamp	-
97	811827800	6	RELAY -	-
98	825298600	1	BRACKET	-
103	810677900	3	LOCKNUT*3/8-16UNC	-
107	810104300	3	SCREW	-
108	810049300	3	NUT*10-32UNF	-
109	811317000	3	LOCKWASHER*0.190	-
112	810937800	2	BOLT*M12X1.75-25	-
113	810011600	2	WASHER*1/2	-
116	840799300	2	BOLT*3/8-16UNCX3/4	-
117	810176100	3	LOCKWASHER 3/8 - EXTERNAL TOOTH	-
118	810087500	1	HEX NUT 3/8-16 UNC	-
120	810654700	12	TIE STRAP -	-
-	810625300	1	CLAMP*1/4	-

ELECTRICAL SYSTEM CUMMINS ( 967504 - 973069) 3100-108/10 [3100-108/10]

Нет текстового описания
