Открытый узел

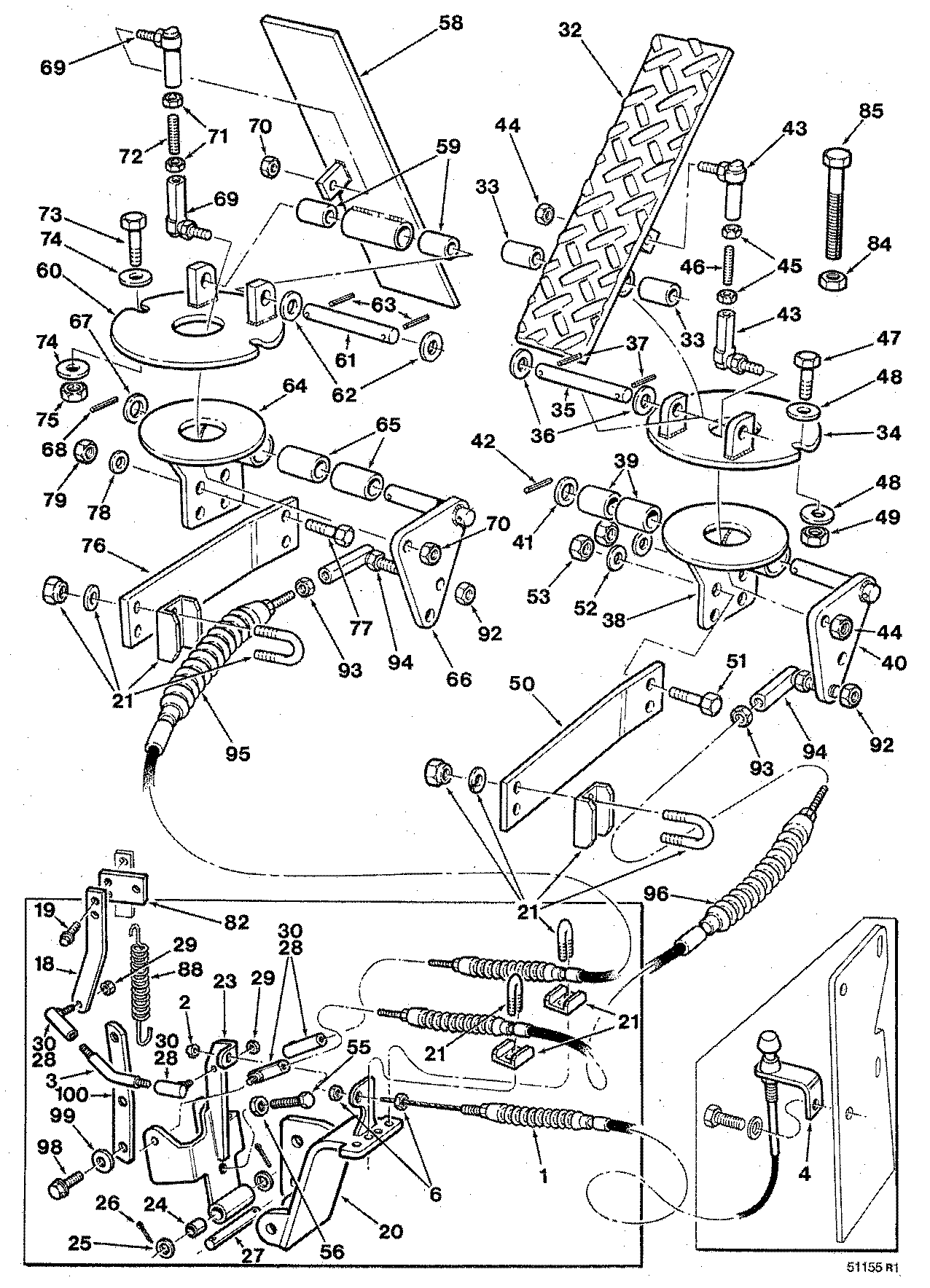

CONTROLS THROTTLE CUMMINS ( 973070 - ) 8213-044/10 [8213-044/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	810555500	1	CABLE	-
2	810103800	1	STOP	-
3	F283473	1	ROD -	-
4	827255000	1	BRACKET - FROM S/N CB7047	-
6	810052000	2	JAM NUT 3/8-24 UNF	-
18	F281447	1	LEVER -	-
19	811812500	2	BOLT*M6X1.0X16 -	-
20	F281398	1	SUPPORT -	-
21	810912900	4	CLAMP	-
23	F281399	1	LEVER -	-
24	810842300	2	BUSHING - BRONZE	-
25	810309900	2	Washer	-
26	810637400	2	PIN	-
27	826228400	1	SHAFT -	-
28	810059100	3	BALL JOINT	-
29	810509600	3	LOCKNUT*1/4-28UNF	-
30	810051600	3	JAMNUT*1/4-28UNF	-
32	826227200	1	PEDAL	-
33	810842300	2	BUSHING - BRONZE	-
34	826227600	1	BASE - PEDAL	-
35	826228400	1	SHAFT -	-
36	F032720	2	WASHER	-
37	810637400	2	PIN	-
38	826227900	1	BASE - PIVOT	-
39	810842300	2	BUSHING - BRONZE	-
40	826228200	1	PIVOT	-
41	810309900	2	Washer	-
42	810637400	2	PIN	-
43	810059100	2	BALL JOINT	-
44	810509600	2	LOCKNUT*1/4-28UNF	-
45	810051600	2	JAMNUT*1/4-28UNF	-
46	826353800	1	ROD	-
47	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
48	810309800	4	FLAT WASHER 3/8 - HARDENED	-
49	810981200	2	LOCKNUT 3/8-16 UNC THIN	-
50	826228500	1	MOUNT - CABLE	-
51	810088800	2	BOLT*1/4-20UNCX1	-
52	810878100	2	WASHER*1/4	-
53	810087100	2	NUT*1/4-20UNC	-
55	F121169	1	BOLT*M8X1.25X60mm -	-
56	811268200	1	LOCKNUT*M8X1.25 -	-
58	826227200	1	PEDAL	-
59	810842300	2	BUSHING - BRONZE	-
60	826227600	1	BASE - PEDAL	-
61	826228400	1	SHAFT -	-
62	F032720	2	WASHER	-
63	810637400	2	PIN	-
64	826227900	1	BASE - PIVOT	-
65	810842300	2	BUSHING - BRONZE	-
66	826228200	1	PIVOT	-
67	810309900	2	Washer	-
68	810637400	2	PIN	-
69	810059100	2	BALL JOINT	-
70	810509600	2	LOCKNUT*1/4-28UNF	-
71	810051600	2	JAMNUT*1/4-28UNF	-
72	826353800	1	ROD	-
73	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
74	810309800	4	FLAT WASHER 3/8 - HARDENED	-
75	810981200	2	LOCKNUT 3/8-16 UNC THIN	-
76	826228500	1	MOUNT - CABLE	-
77	810088800	2	BOLT*1/4-20UNCX1	-
78	810878100	2	WASHER*1/4	-
79	810087100	2	NUT*1/4-20UNC	-
82	F295739	1	BRACKET -	-
84	810052300	2	JAMNUT*1/2-13UNC	-
85	810082700	2	BOLT 1/2 - 13 UNC X 2-1/2	-
88	F279676	1	SPRING -	-
92	810509600	4	LOCKNUT*1/4-28UNF	-
93	810051600	4	JAMNUT*1/4-28UNF	-
94	810059100	2	BALL JOINT	-
95	811832600	1	CABLE	-
96	811629000	1	CABLE	-
98	810937800	4	BOLT*M12X1.75-25	-
99	810011600	4	WASHER*1/2	-
100	F282147	1	MOUNT -	-
-	-------	4	O-RING	-
-	-------	4	O-RING	-
-	-------	8	O-RING	-
-	-------	8	O-RING	-

CONTROLS THROTTLE CUMMINS ( 973070 - ) 8213-044/10 [8213-044/10]

Нет текстового описания
