Открытый узел

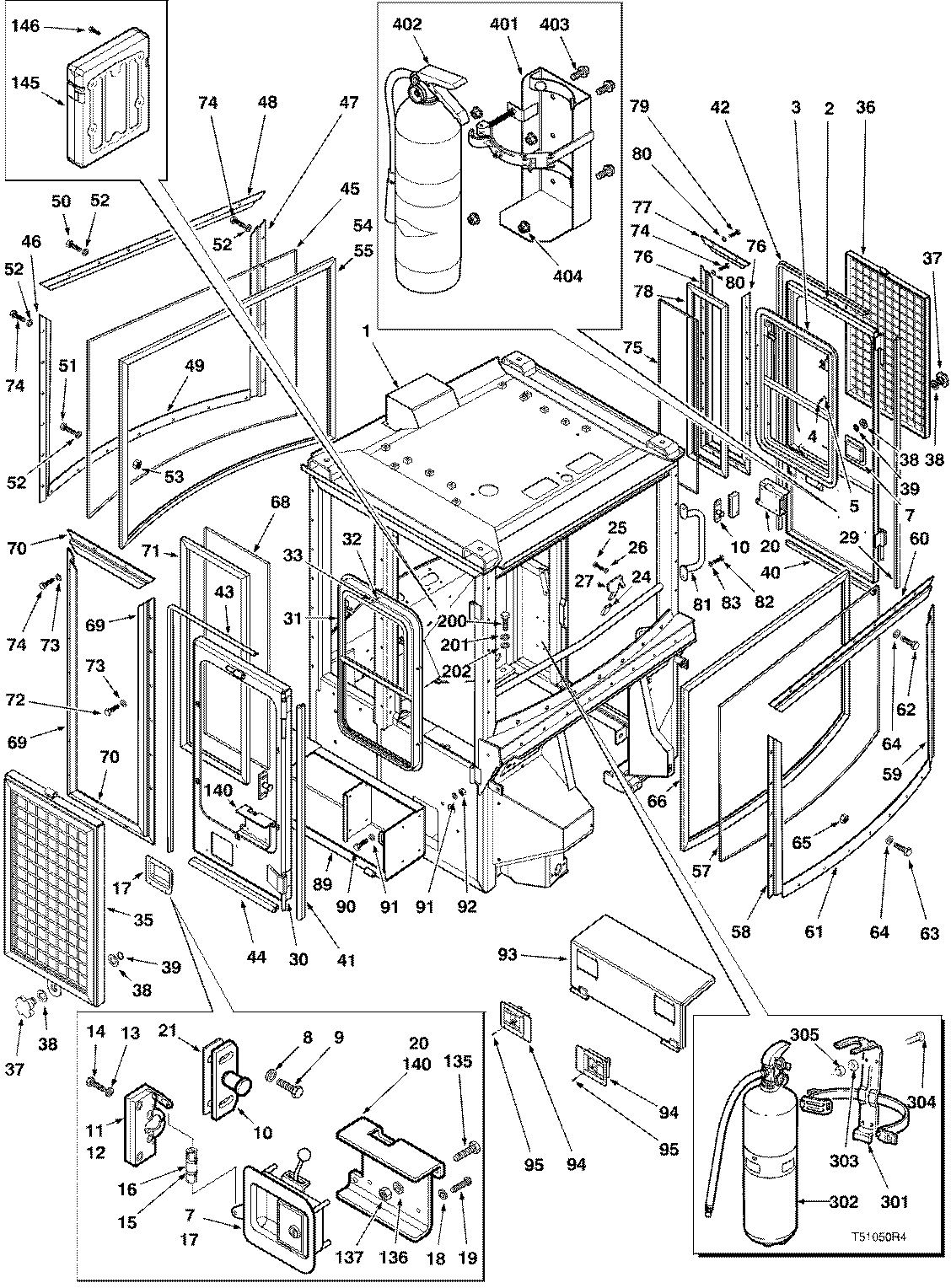

CAB ENCLOSED ( 967504 - ) 6142-070/10 [6142-070/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F276682	1	CAB -	-
2	F286019	1	DOOR - L.H	-
3	812005100	1	WINDOW - L.H	-
4	F122043	6	SCREW*#8-32X1.00 -	-
5	810663300	6	WASHER*8 -	-
7	827067700	1	LATCH	-
8	810309800	4	FLAT WASHER 3/8 - HARDENED	-
9	810080100	4	HEX HEAD BOLT 3/8-16 UNC X 1	-
10	826705900	2	BOLT WELD`T	-
11	811087900	1	LATCH - L.H	-
12	811121400	1	LATCH	-
13	810878100	8	WASHER*1/4	-
14	810088700	8	BOLT*1/4-20UNCX3/4	-
15	811095600	4	CLIP	-
16	811088100	2	LINK	-
17	811121500	1	PADDLE - R.H	-
18	810537700	8	FLAT WASHER 3/16	-
19	F122044	8	SCREW*#10-24X1.00 -	-
20	F280090	1	BRACKET-LH - L.H	-
21	825780500	2	SHIM*.120	-
24	811177100	1	CAP	-
25	840022500	1	SHOULDER BOLT 3/8-16 UNC X 1-1/8	-
26	810309800	1	FLAT WASHER 3/8 - HARDENED	-
27	827058600	1	PLATE - DOOR ASSIST	-
29	F277561	1	SEAL - FRONT L.H	-
30	827352700	1	DOOR - R.H	-
31	812005200	1	WINDOW - R.H	-
32	F122043	6	SCREW*#8-32X1.00 -	-
33	810663300	6	WASHER*8 -	-
35	827352500	1	SCREEN - DOOR R.H	-
36	827352400	1	SCREEN - DOOR L.H	-
37	F278823	2	KNOB -	-
38	826821500	4	WASHER -	-
39	810328800	2	RETAINING RING	-
40	F277565	1	SEAL - BOTTOM L.H	-
41	F277562	1	SEAL - FRONT R.H	-
42	F277563	1	SEAL - REAR TOP & LH	-
43	F277564	1	SEAL - REAR TOP & RH	-
44	F277566	1	SEAL - BOTTOM R.H	-
45	827339400	1	WINDOW - REAR	-
46	827342000	1	SUPPORT - R.H	-
47	827341900	1	SUPPORT - L.H	-
48	827342100	1	SUPPORT - TOP	-
49	827342200	1	SUPPORT - BOTTOM	-
50	810080100	17	HEX HEAD BOLT 3/8-16 UNC X 1	-
51	810080400	7	HEX HEAD BOLT 3/8-16 UNC X 1-3/4	-
52	810309800	26	FLAT WASHER 3/8 - HARDENED	-
53	810087500	7	HEX NUT 3/8-16 UNC	-
54	F279244	1	SEAL - REAR	-
55	840779100	1	SEALANT-SILICONE	-
57	F276743	1	WINDSHIELD - FRONT	-
58	F276656	1	SUPPORT - R.H	-
59	F276655	1	SUPPORT - L.H	-
60	827342100	1	SUPPORT - TOP	-
61	F276744	1	SUPPORT - BOTTOM	-
62	810080100	19	HEX HEAD BOLT 3/8-16 UNC X 1	-
63	810080400	7	HEX HEAD BOLT 3/8-16 UNC X 1-3/4	-
64	810309800	26	FLAT WASHER 3/8 - HARDENED	-
65	810087500	7	HEX NUT 3/8-16 UNC	-
66	F279245	1	SEAL - FRONT	-
68	F276653	1	GLASS - R.H. RR	-
69	F276650	2	SUPPORT - SIDE	-
70	F276654	2	SUPPORT - HORIZONTAL	-
71	F279246	1	SEAL - R.H	-
72	810080100	17	HEX HEAD BOLT 3/8-16 UNC X 1	-
73	810309800	18	FLAT WASHER 3/8 - HARDENED	-
74	840799300	4	BOLT*3/8-16UNCX3/4	-
75	F276648	1	GLASS - L.H. RR	-
76	F276650	2	SUPPORT - SIDE	-
77	F276649	2	SUPPORT - HORIZONTAL	-
78	F279247	1	SEAL - L.H	-
79	810080100	17	HEX HEAD BOLT 3/8-16 UNC X 1	-
80	810309800	18	FLAT WASHER 3/8 - HARDENED	-
81	F276764	1	HANDLE -	-
82	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
83	810309800	2	FLAT WASHER 3/8 - HARDENED	-
89	827160600	1	TOOL BOX	-
90	810082200	4	BOLT*1/2-13UNCX1-1/4	-
91	810011600	8	WASHER*1/2	-
92	810087700	4	NUT*1/2-13UNC	-
93	827159900	1	COVER -	-
94	811379200	2	LATCH	-
95	811552500	8	RIVET	-
135	810089500	4	BOLT1/4-20UNC2-3/4	-
136	810878100	4	WASHER*1/4	-
137	810087100	4	NUT*1/4-20UNC	-
140	F280091	1	BRACKET-RH -	-
145	F120628	1	HOLDER - MANUALS	-
146	811040500	4	SCREW	-
200	810084400	8	BOLT*3/4-10UNCX2	-
201	810002100	8	WASHER*3/4	-
202	826259200	2	SHIM .12	-
301	840848500	1	BRACKET - FIRE EXTINGUISHER	-
302	810775500	1	FIRE EXTINGUISHER	-
303	811317000	4	LOCKWASHER*0.190	-
304	810104300	4	SCREW	-
305	810049300	4	NUT*10-32UNF	-
401	F122102	1	BRACKET	-
402	F122101	1	FIRE EXTINGUISHER - UP TO 997414	-
403	F121255	4	BOLT*.375-16X1.00 - 10 LB	-
404	811450600	4	LOCKNUT*.375-16UNC -	-
-	F287411	2	SPACER - FRONT	-

CAB ENCLOSED ( 967504 - ) 6142-070/10 [6142-070/10]

Нет текстового описания
