Открытый узел

Engine Wiring Harness, Canopy

Engine Wiring Harness, Canopy

Engine Wiring Harness, Canopy

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

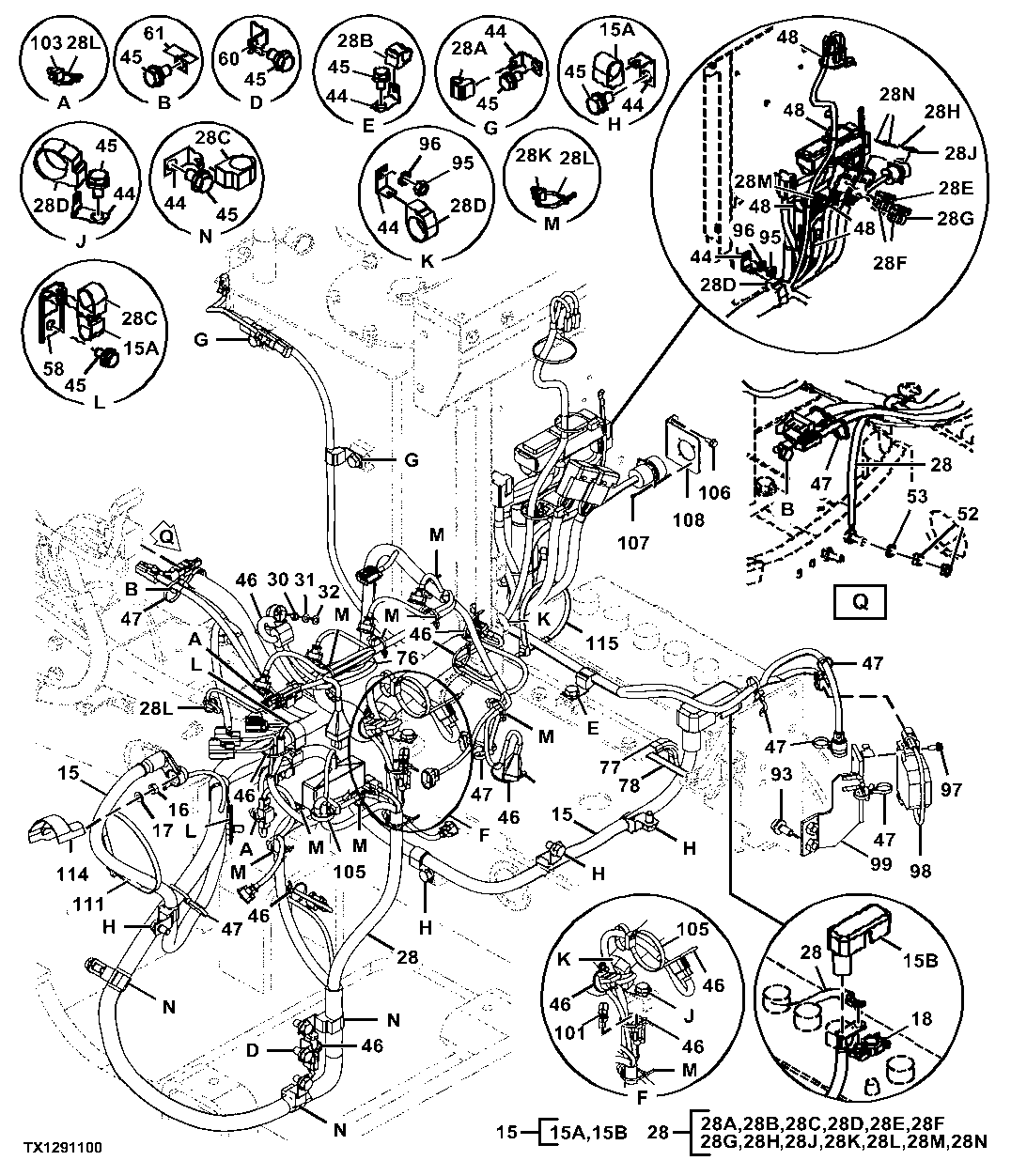

Engine Wiring Harness, Canopy

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
15	FYD00001343	1	Battery Cable	-
16	14M7273	1	Nut	M8, SUB FOR M500807
17	12M7065	1	Lock Washer	8 mm, SUB FOR A590908
18	4673311	1	Elec. Connector Terminal	-
28	FYD00012011	1	Wiring Harness	Machine
30	14M7272	1	Nut	M6, SUB FOR M500605
31	12M7006	1	Lock Washer	6 mm, SUB FOR A590906
32	24M7054	1	Washer	6.400 X 12 X 1.600 mm, SUB FOR A590106
44	4687871	13	Bracket	-
45	24M7346	15	Washer	11 X 20 X 2 mm, SUB FOR J222010
45	19M7938	15	Cap Screw	M10 X 20, SUB FOR J901020
45	-	15	Part 25	J271020 NLA
46	R44302	12	Tie Band	SUB FOR 4326365
47	4441695	7	Tie Band	-
48	H77698	5	Tie Band	SUB FOR 4055312
52	14M7274	2	Nut	M10, SUB FOR J950010
53	12M7066	1	Lock Washer	10 mm, SUB FOR A590910
58	3114047	2	Bracket	-
60	4381930	1	Bracket	-
61	FYD00001091	1	Bracket	-
76	H77698	1	Tie Band	SUB FOR 4121859
77	4403242	1	Isolator	-
78	4431046	1	Isolator	-
93	-	2	Part 39	J271025 NLA
93	19M7402	2	Cap Screw	M10 X 25, SUB FOR J901025
93	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
95	14M7274	2	Nut	M10, SUB FOR J950010
96	12M7066	2	Lock Washer	10 mm, SUB FOR A590910
97	21M7577	2	Socket Head Screw	M6 X 16
97	-	2	Part 44	J680616 NLA
97	24M7054	2	Washer	6.400 X 12 X 1.600 mm
97	12M7006	2	Lock Washer	6 mm
98	4689649	1	Travel Warning Alarm	-
99	FYD40002049	1	Bracket	-
101	FYD00005699	1	Resistor	-
103	4665161	2	Base	-
105	4721547	2	Clip	-
106	-	2	Part 53	J260614 NLA
106	19M7560	2	Cap Screw	M6 X 16
106	24M7054	2	Washer	6.400 X 12 X 1.600 mm, A590106
107	J680308	4	Screw	-
108	FYD00000356	1	Bracket	-
111	FYD00001504	1	Clip	-
114	8114225	1	Cover	-
115	H77698	1	Tie Band	SUB FOR 4121859
15A	4686460	6	Clamp	-
15B	FYD00000885	1	Cap	-
28A	4686457	2	Clamp	-
28B	4686459	1	Clamp	-
28C	FYD00000710	5	Clamp	-
28D	FYD00001773	3	Clamp	-
28E	-	1	Part 12	FYD00005668 NSEP
28F	FYD00005687	2	Fuse	50 A
28G	4670088	1	Fuse	60 A
28H	FYD00004512	1	Plate	-
28J	FYD00001416	1	Label	60 A
28K	4665161	9	Base	-
28L	R44302	12	Tie Band	SUB FOR 4326365
28M	4259220	1	Clip	SUB FOR 4254600
28N	FYD00001415	1	Label	50 A
