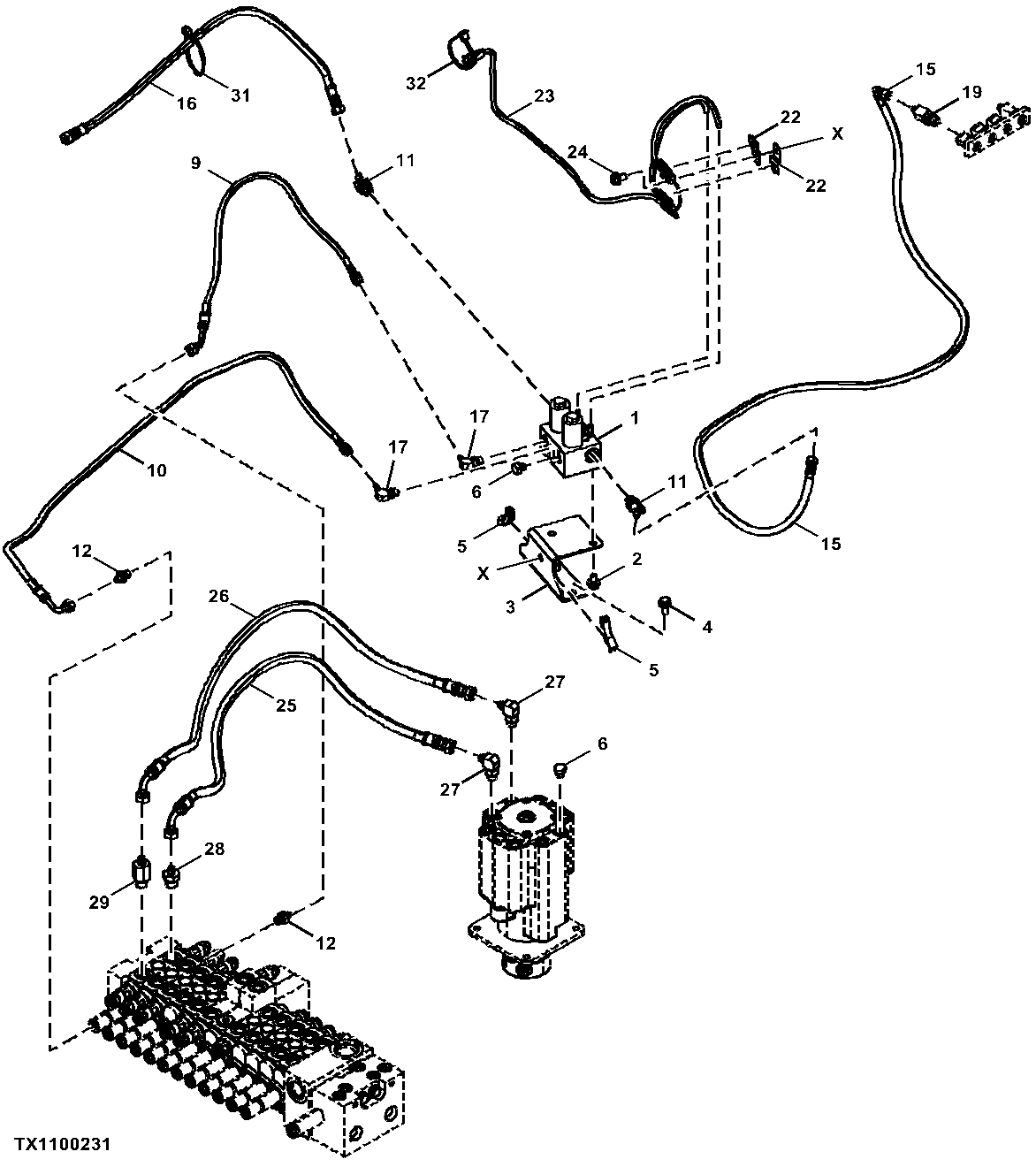

Solenoid Valve Lines To Power Angle Blade Section

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4607613	1	Solenoid Valve	-
2	19M7938	2	Cap Screw	M10 X 20, J271020 NLA, SUB FOR J901020
2	24M7346	1	Washer	11 X 20 X 2 mm, SUB FOR J222010
3	FYD40000049	1	Bracket	-
4	19M7402	2	Cap Screw	M10 X 25, J271025 NLA, SUB FOR J901025
4	24M7346	1	Washer	11 X 20 X 2 mm, SUB FOR J222010
5	4625548	2	Cushion	-
6	A885002	2	Plug	-
6	957366	1	O-Ring	-
9	FYD00002730	1	Hose	-
10	FYD00002729	1	Hose	-
11	A852232	2	Elbow Fitting	-
11	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
12	A852122	2	Adapter Fitting	-
12	957366	1	O-Ring	-
15	FYD00002732	1	Hose	-
16	FYD00002731	1	Hose	-
17	4467375	2	Elbow Fitting	-
17	957366	1	O-Ring	-
19	A852432	1	Tee Fitting	-
19	4297380	1	O-Ring	SUB FOR 4622346 OR 4674883
22	4610592	2	Bracket	-
23	FYD00002904	1	Wiring Harness	-
24	19M7938	1	Cap Screw	M10 X 20, J271020 NLA, SUB FOR J901020
24	24M7346	1	Washer	11 X 20 X 2 mm, SUB FOR J222010
25	FYD00002784	1	Hose	-
26	FYD00002785	1	Hose	-
27	A852333	2	Elbow Fitting	-
27	4297380	1	O-Ring	SUB FOR 4622346, 4509180 AND 4674883
28	A852143	1	Adapter Fitting	-
28	4506418	1	O-Ring	-
29	4276967	1	Adapter Fitting	-
29	4506418	1	O-Ring	-
31	H77698	1	Tie Band	SUB FOR 4055312
32	H77698	1	Tie Band	4323613 NLA, SUB FOR 4121859

Solenoid Valve Lines To Power Angle Blade Section
