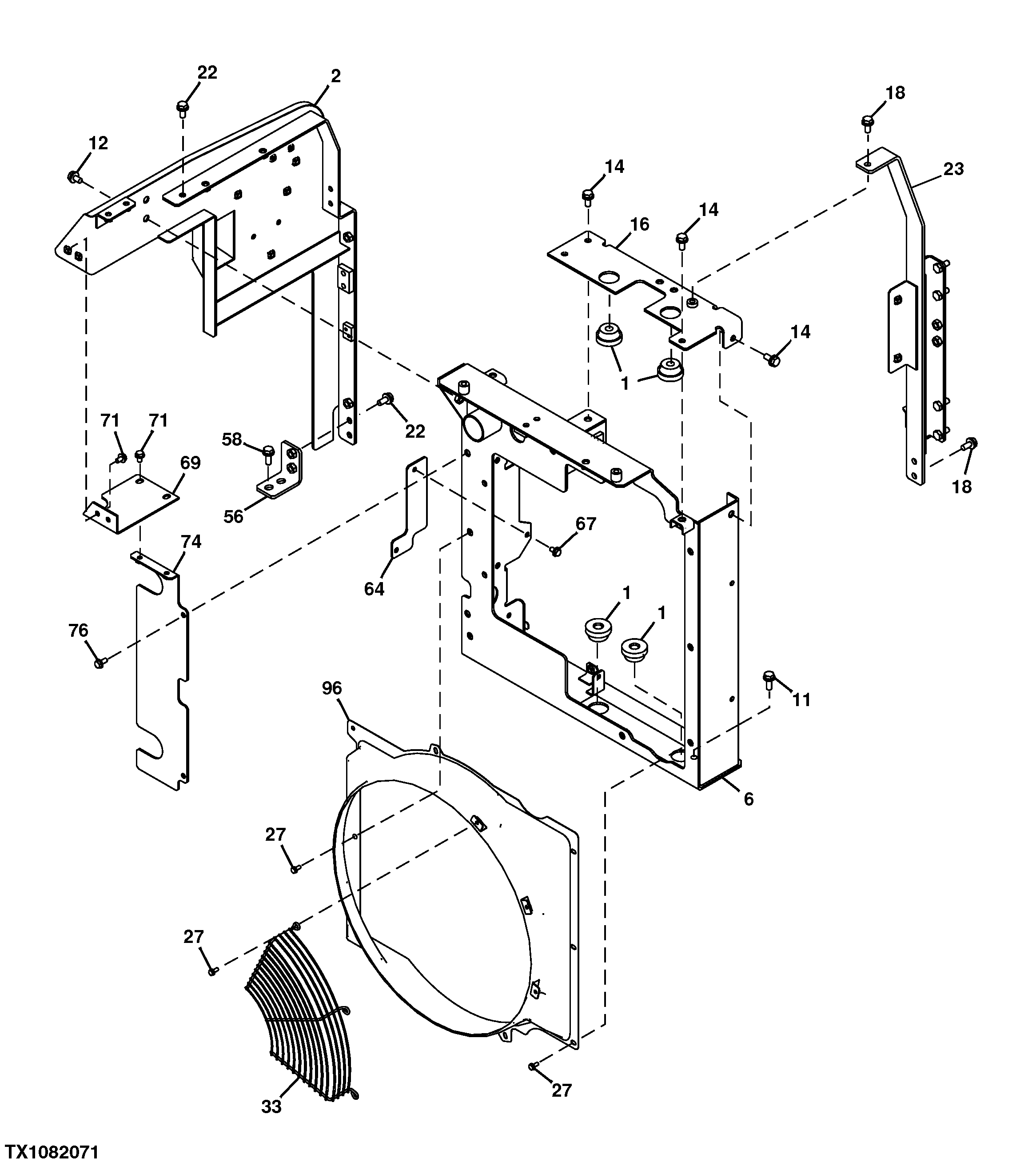

Radiator (Cover and Fan Guard)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4402635	4	Cushion	-
2	6027000	1	Bracket	(SUB FOR 6025989)
6	5011960	1	Bracket	-
11	-	3	Part 4	(J271030 NLA)
11	19M7662	3	Cap Screw	M10 X 30, (SUB FOR J901030)
11	24M7346	3	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
12	-	2	Part 7	(J271020 NLA)
12	19M7938	2	Cap Screw	M10 X 20, (SUB FOR J901020)
12	24M7346	2	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
14	-	4	Part 10	(J271025 NLA)
14	19M7402	4	Cap Screw	M10 X 25, (SUB FOR J901025)
14	24M7346	4	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
16	8113634	1	Bracket	-
18	-	3	Part 14	(J271025 NLA)
18	19M7402	3	Cap Screw	M10 X 25, (SUB FOR J901025)
18	24M7346	3	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
22	-	3	Part 17	(J271025 NLA)
22	19M7402	3	Cap Screw	M10 X 25, (SUB FOR J901025)
22	24M7346	3	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
23	7053327	1	Bracket	-
23	7059946	1	Bracket	-
27	24M7054	11	Washer	6.400 X 12 X 1.600 mm, (SUB FOR A590106)
27	19M7560	11	Cap Screw	M6 X 16, (SUB FOR J900616)
27	-	11	Part 22	(J260616 NLA)
33	7054485	1	Guard	-
56	9770441	1	Bracket	-
58	-	2	Part 27	(J271030 NLA)
58	19M7662	2	Cap Screw	M10 X 30, (SUB FOR J901030)
58	24M7346	2	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
64	-	1	Part 30	(811855 NLA)
64	8123936	1	Cover	(SUB FOR811855)
67	-	2	Part 32	(J260816 NLA)
67	19M7162	2	Cap Screw	M8 X 16, (SUB FOR J900816)
67	24M7055	2	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
69	-	1	Part 35	-
69	4720542	1	Cover	-
71	-	4	Part 37	(J260816 NLA)
71	19M7162	4	Cap Screw	M8 X 16, (SUB FOR J900816)
71	24M7055	4	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
74	-	1	Part 40	-
74	8123935	1	Cover	-
76	-	2	Part 42	(J260820 NLA)
76	19M7139	2	Cap Screw	M8 X 20, (SUB FOR J900820)
76	24M7055	2	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
96	6026687	1	Shroud	-
