Открытый узел

Pilot Lines To Pilot Controller

Pilot Lines To Pilot Controller

Pilot Lines To Pilot Controller

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

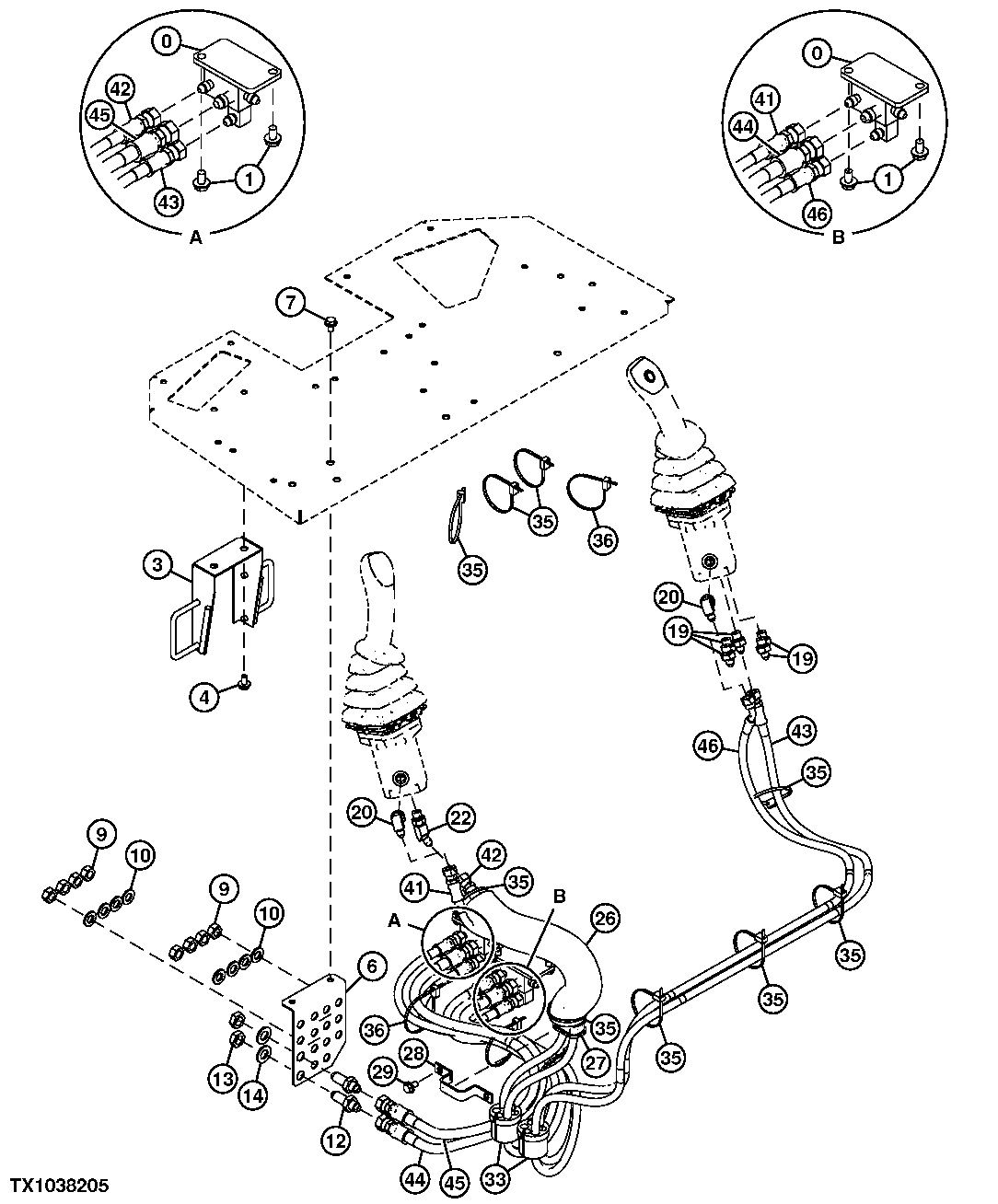

Pilot Lines To Pilot Controller

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4712367	2	Manifold	(SUB FOR 4653684)
1	-	4	Part 2	(J260816 NLA)
1	24M7055	4	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
1	19M7162	4	Cap Screw	M8 X 16, (SUB FOR J900816)
3	8110282	1	Bracket	-
4	-	2	Part 6	(J260816 NLA)
4	19M7162	2	Cap Screw	M8 X 16, (SUB FOR J900816)
4	24M7055	2	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
6	8110270	1	Bracket	-
7	-	2	Part 10	(J260816 NLA)
7	19M7162	2	Cap Screw	M8 X 16, (SUB FOR J900816)
7	24M7055	2	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
9	14M7275	8	Nut	M12, (SUB FOR J950012)
10	24M7047	8	Washer	13 X 24 X 2.500 mm, (SUB FOR A590112)
12	4656269	2	Adapter	-
13	14H888	2	Nut	9/16", (SUB FOR 4202531)
14	24M7085	2	Washer	15 X 28 X 2.500 mm, (SUB FOR A590114)
19	A852122	5	Adapter Fitting	-
19	M800650	1	Packing	(SUB FOR 957366)
20	4652861	2	Screen	-
20	M800650	1	Packing	(SUB FOR 957366)
22	4636326	1	Elbow Fitting	-
22	M800650	1	Packing	(SUB FOR 957366)
26	4677800	1	Hose Guard	-
27	4458033	1	Bushing	-
28	4458038	1	Clamp	-
29	-	2	Part 27	(J260816 NLA)
29	19M7162	2	Cap Screw	M8 X 16, (SUB FOR J900816)
29	24M7055	2	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
33	4673237	2	Isolator	-
35	H77698	9	Tie Band	(SUB FOR 4055312)
36	H77698	4	Tie Band	(SUB FOR 4323613)
41	4677549	1	Hydraulic Hose	-
41	4719776	1	Hydraulic Hose	-
42	4677550	1	Hydraulic Hose	-
42	4720605	1	Hydraulic Hose	-
43	4677551	1	Hydraulic Hose	-
43	4720606	1	Hydraulic Hose	-
44	4677552	1	Hydraulic Hose	-
44	4719777	1	Hydraulic Hose	-
45	4677553	1	Hydraulic Hose	-
45	4719778	1	Hydraulic Hose	-
46	4677554	1	Hydraulic Hose	-
