Открытый узел

Pilot Control and Console (RH)

Pilot Control and Console (RH)

Pilot Control and Console (RH)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

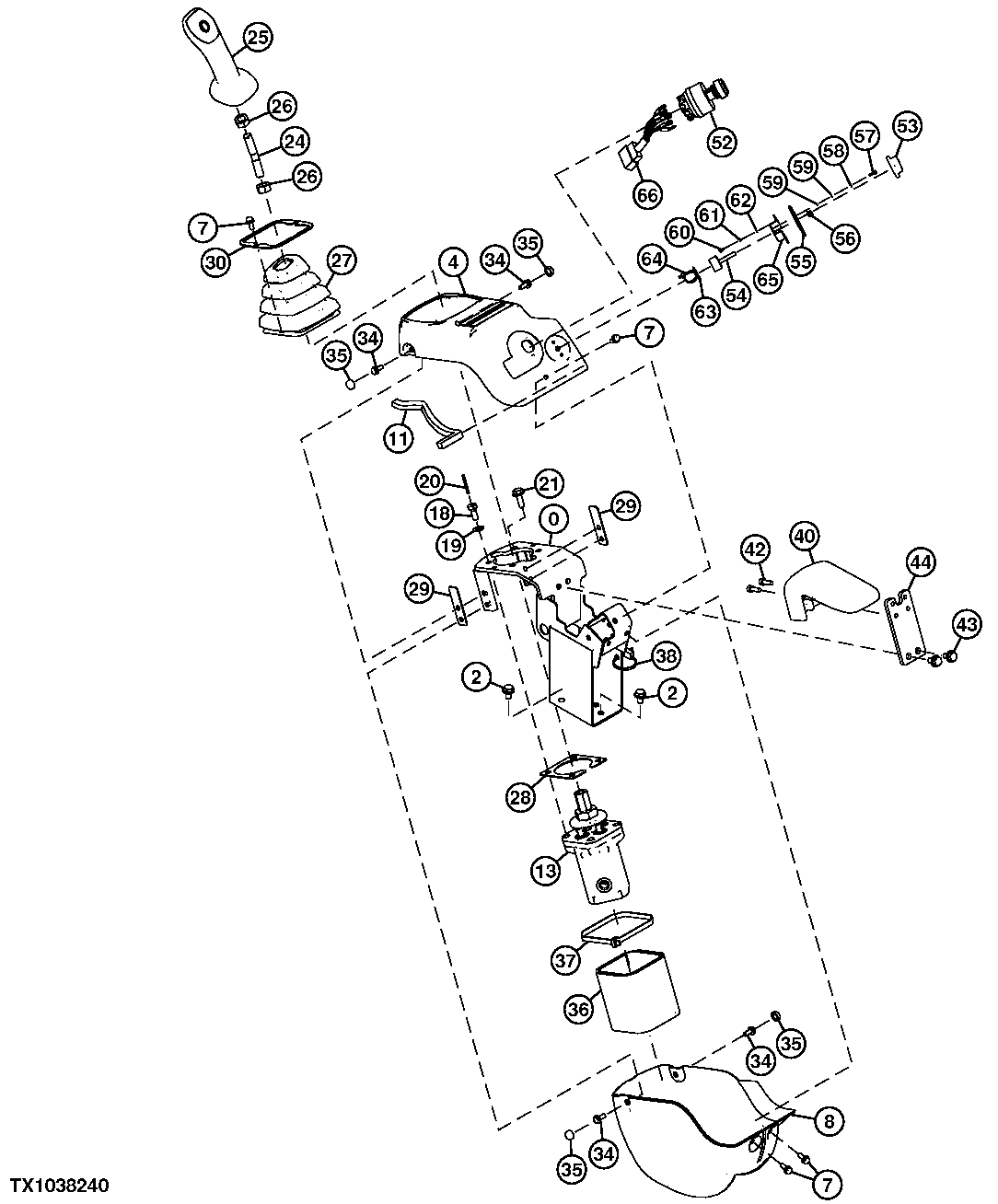

Pilot Control and Console (RH)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4648658	1	Frame	-
2	-	3	Part 2	J260816 NLA
2	24M7055	3	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
2	19M7162	3	Cap Screw	M8 X 16, SUB FOR J900816
4	4690392	1	Cover	-
7	-	5	Part 6	J680616 NLA
7	21M7577	5	Socket Head Screw	M6 X 16
7	12M7006	5	Lock Washer	6 mm
7	24M7054	5	Washer	6.400 X 12 X 1.600 mm
8	4690393	1	Cover	-
11	4610899	1	Isolator	-
13	4671391	1	Hydr./Pilot Control Valve	Components On Separate Page
18	4609956	1	Bolt	-
19	24M7055	1	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
20	34M7086	1	Spring Pin	3 X 32 mm, SUB FOR 4144011
21	-	3	Part 16	J260825 NLA
21	24M7055	3	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
21	19M7163	3	Cap Screw	M8 X 25, SUB FOR J900825
24	4633644	1	Shaft	-
25	4713099	1	Grip	Without Switches, SUB FOR 4690143
25	4689953	1	Grip	With Switches Not Illustrated
26	14M7275	2	Nut	M12, SUB FOR J950012
27	4696848	1	Boot	-
28	4627373	1	Seal	-
29	4627374	2	Seal	-
30	3106482	1	Plate	-
34	24M7054	4	Washer	6.400 X 12 X 1.600 mm, SUB FOR A590106
34	19M7560	4	Cap Screw	M6 X 16, SUB FOR J900616
34	-	4	Part 27	J260616 NLA
35	4624545	4	Cap	-
36	4629329	1	Isolator	-
37	H77698	1	Tie Band	SUB FOR 4323613
38	H77698	1	Tie Band	SUB FOR 4055311
40	4690397	1	Armrest	-
42	19M8627	2	Screw	M6 X 20, SUB FOR J780620
43	-	2	Part 36	J260816 NLA
43	19M7162	2	Cap Screw	M8 X 16, SUB FOR J900816
43	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
44	4629175	1	Plate	-
52	4619701	1	Switch	Ignition
52	AT194969	1	Key	Ignition Key Not Illustrated
53	4402565	1	Dial Knob	-
54	4632889	1	Potentiometer	-
55	4458520	1	Weld Nut	-
56	4458528	1	Grommet	-
57	19M8825	2	Screw	M3 X 10, SUB FOR J780310
58	12M7048	2	Lock Washer	3.100 mm, SUB FOR A590903
59	24M7029	4	Shim	SUB FOR A590103
60	J780305	2	Bolt	-
61	12M7048	2	Lock Washer	3.100 mm, SUB FOR A590903
62	24M7029	2	Shim	SUB FOR A590103
63	4289709	1	Bracket	-
64	R44302	1	Tie Band	SUB FOR 4326365
65	4404591	1	Bracket	-
66	3111963	1	Wiring Harness	-
