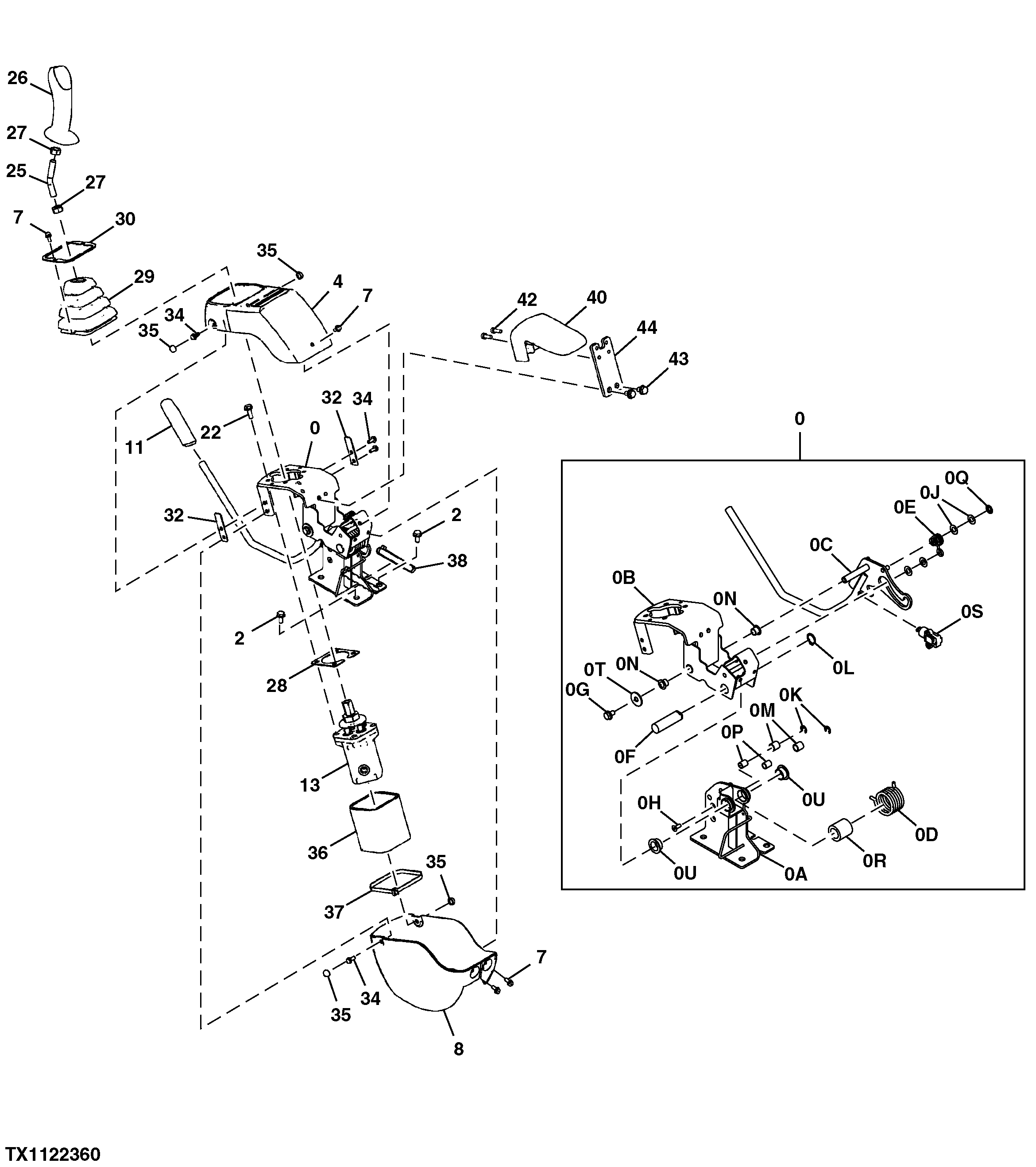

Pilot Control and Console (LH)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4607417	1	Frame	-
2	24M7055	4	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
2	19M7139	4	Cap Screw	M8 X 20, SUB FOR J900820
2	-	4	Part 22	J260820 NLA
4	4690394	1	Cover	-
7	24M7054	5	Washer	6.400 X 12 X 1.600 mm
7	12M7006	5	Lock Washer	6 mm
7	21M7577	5	Socket Head Screw	M6 X 16
7	-	5	Part 26	J680616 NLA
8	4690395	1	Cover	-
11	4377660	1	Grip	-
13	4671391	1	Hydr./Pilot Control Valve	Components On Separate Page
22	24M7055	4	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
22	19M7163	4	Cap Screw	M8 X 25, SUB FOR J900825
22	-	4	Part 33	J260825 NLA
25	4672820	1	Lever	-
26	4708463	1	Grip	SUB FOR 4650095
27	14M7275	2	Nut	M12, SUB FOR J950012
28	4627373	1	Seal	-
29	4690391	1	Boot	-
30	3106482	1	Plate	-
32	4627374	2	Seal	-
34	-	4	Part 43	J260616 NLA
34	19M7560	4	Cap Screw	M6 X 16, SUB FOR J900616
34	24M7054	4	Washer	6.400 X 12 X 1.600 mm, SUB FOR A590106
35	4624545	4	Cap	-
36	4629329	1	Isolator	-
37	H77698	1	Tie Band	SUB FOR 4323613
38	H77698	1	Tie Band	SUB FOR 4055312
40	4690397	1	Armrest	-
42	19M8627	2	Screw	M6 X 20, SUB FOR J780620
43	-	2	Part 52	J260816 NLA
43	19M7162	2	Cap Screw	M8 X 16, SUB FOR J900816
43	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
44	4629175	1	Plate	-
0A	4675202	1	Frame	-
0B	4629332	1	Frame	-
0C	4629333	1	Lever	-
0D	4629334	1	Spring	-
0E	4629335	1	Spring	-
0F	4629336	1	Shaft	-
0G	4372337	1	Bolt	-
0H	4659324	2	Bolt	-
0J	4633958	4	Washer	-
0K	4435378	2	Snap Ring	-
0L	4629337	1	Snap Ring	-
0M	4435377	2	Bushing	-
0N	4479635	2	Pin	-
0P	4631470	2	Bushing	-
0Q	4629338	1	Nut	-
0R	4631469	1	Sleeve	-
0S	19M8731	2	Screw	M6 X 16
0S	4630744	1	Switch	Pilot Enable Control Switch
0T	4435368	1	Washer	-
0U	4482926	2	Bushing	-
