Открытый узел

Long Arm (1.85m)

Long Arm (1.85m)

Long Arm (1.85m)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

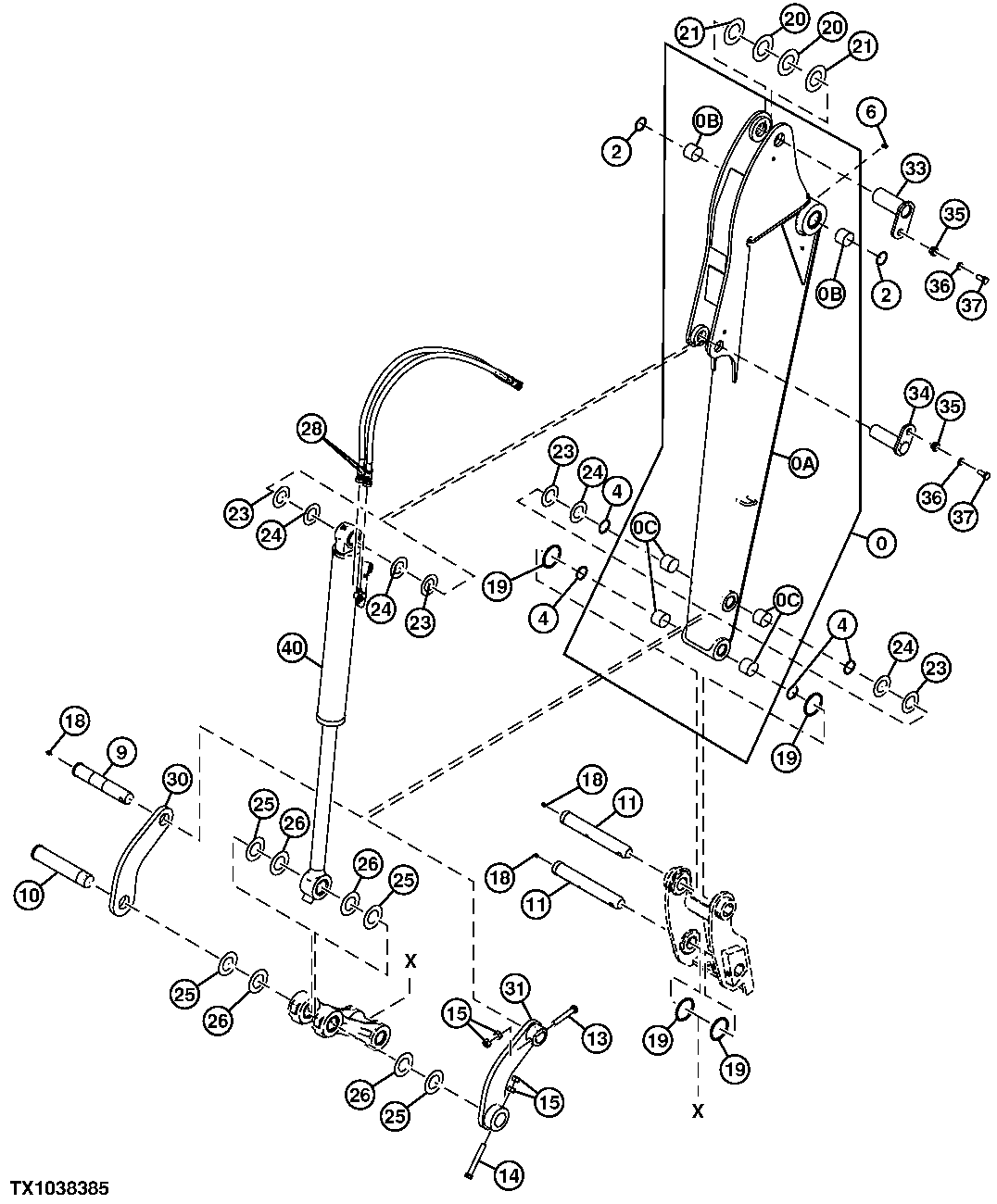

Long Arm (1.85m)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8114224G	1	Arm	(SUB FOR 8114224)
2	TH105979	2	Seal	(SUB FOR 4094086)
4	AT318033	4	Seal	(SUB FOR 4279531)
6	TH100074	1	Lubrication Fitting	(SUB FOR J75481)
9	4325035	1	Pin	-
10	4325037	1	Pin	-
11	4484645	2	Pin	-
13	4633538	1	Pin Fastener	-
14	4435123	1	Pin Fastener	-
15	14M7276	4	Nut	M16, (SUB FOR J950016)
18	TH100074	3	Lubrication Fitting	(SUB FOR J75481)
19	4291436	4	O-Ring	-
20	4374459	2	Plate	-
21	4353674	2	Shim	-
23	4377897	4	Solid Shim	-
24	4377899	4	Shim	-
25	4355653	4	Shim	-
26	4376366	4	Solid Shim	-
28	4689204	2	Hydraulic Hose	-
30	4410270	1	Link	-
31	8100499	1	Link	-
33	9751612	1	Pin	-
34	9758142	1	Pin	-
35	4339355	2	Bushing	-
36	12H317	2	Lock Washer	9/16", (SUB FOR A590914)
37	19M6332	2	Cap Screw	M14 X 35, (SUB FOR J901435)
40	4671380G	1	Hydraulic Cylinder	Components On Separate Page
0A	-	1	Part 2	(5012019 NSEP)
0B	4445477	2	Bushing	(SUB FOR 4334423)
0C	4430457	4	Bushing	(SUB FOR 4340369)
