Открытый узел

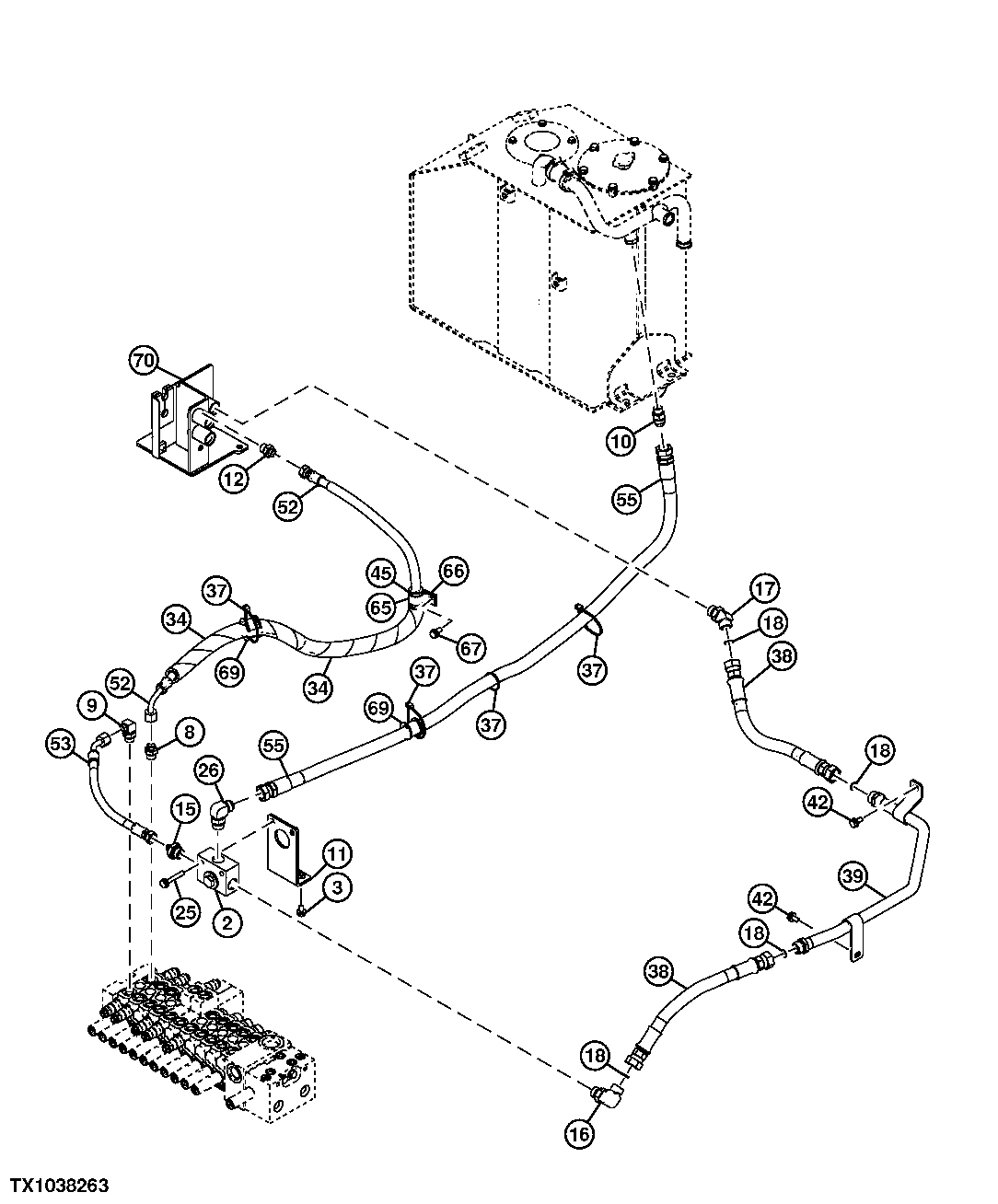

Hydraulic Lines (Control Valve To Hydraulic Oil Tank)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	9772973	1	Bracket	-
2	4712959	1	Valve	SUB FOR 4681245 OR 4690260, ALSO ORDER 9772973, 3120335, 4719410, FYD40000810, 4353073, 24M7346, 19M7662, FYD00001628, FYD00001629, FYD00001630 AND FYD00001740
2	FYD00001740	1	Label	-
2	FYD00001630	1	Hose	-
2	FYD00001629	1	Hose	-
2	FYD00001628	1	Hose	-
2	19M7662	2	Cap Screw	M10 X 30
2	4353073	1	Elbow Fitting	-
2	FYD40000810	1	Bracket	-
2	4719410	1	Bracket	-
2	3120335	1	Plate	-
2	24M7346	2	Washer	11 X 20 X 2 mm
3	-	2	Part 13	J271025 NLA
3	19M7402	2	Cap Screw	M10 X 25, SUB FOR J901025
3	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
8	A852144	1	Adapter Fitting	-
8	4506418	1	O-Ring	-
9	A852344	1	Elbow Fitting	-
9	4506418	1	O-Ring	-
10	4288001	1	Adapter Fitting	-
10	4506418	1	O-Ring	-
11	9769137	1	Bracket	-
12	A852144	1	Adapter Fitting	-
12	4506418	1	O-Ring	-
15	4279302	1	Adapter Fitting	-
15	AT318035	1	O-Ring	SUB FOR 4506424
16	AT318035	1	O-Ring	SUB FOR 4506424
16	A853366	1	Elbow Fitting	-
17	A853266	1	Elbow Fitting	-
17	AT318035	1	O-Ring	SUB FOR 4506424
18	T77858	4	O-Ring	SUB FOR 4187308
25	-	2	Part 32	J271065 NLA
25	19M7742	2	Cap Screw	M10 X 65, SUB FOR J901065
25	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
26	A852366	1	Elbow Fitting	-
26	AT318035	1	O-Ring	SUB FOR 4506424
34	4432868	2	Sleeve	-
37	H77698	4	Tie Band	SUB FOR 4055312
38	4681279	2	Hydraulic Hose	-
39	8112585	1	Pipe	-
42	-	2	Part 41	J271025 NLA
42	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
42	19M7402	2	Cap Screw	M10 X 25, SUB FOR J901025
45	4463996	1	Bushing	-
52	4685544	1	Hydraulic Hose	-
53	4685545	1	Hydraulic Hose	-
55	4685547	1	Hydraulic Hose	-
65	4635170	1	Clip	-
66	4635175	1	Plate	-
67	-	1	Part 50	J271025 NLA
67	19M7402	1	Cap Screw	M10 X 25, SUB FOR J901025
67	24M7346	1	Washer	11 X 20 X 2 mm, SUB FOR J222010
69	4625450	2	Grommet	-
70	7054488	1	Bracket	-

Hydraulic Lines (Control Valve To Hydraulic Oil Tank)

Нет текстового описания
