Control Valve Hydraulic Lines (2) (Power Angle Blade)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4506418	1	O-Ring	-
0	A852143	2	Adapter Fitting	-
2	4506418	1	O-Ring	-
2	4276967	2	Adapter Fitting	-
4	A852344	1	Elbow Fitting	-
4	4506418	1	O-Ring	-
8	A852133	2	Adapter Fitting	-
8	4297380	1	O-Ring	SUB FOR 4622346, 4674883 AND 4509180
19	9768975	1	Guide	-
21	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
22	24M7346	1	Washer	11 X 20 X 2 mm, SUB FOR J222010
22	19M7402	4	Cap Screw	M10 X 25, J271025 NLA, SUB FOR J901025
23	14M7274	2	Nut	M10, SUB FOR J950010
27	3120585	1	Bracket	-
28	4638063	3	Adapter Fitting	-
28	4506418	1	O-Ring	-
30	4638353	3	Adapter Fitting	-
30	4506418	1	O-Ring	-
32	4055312	4	Clip	-
35	19M7662	1	Cap Screw	M10 X 30, J271030 NLA, SUB FOR J901030
35	24M7346	1	Washer	11 X 20 X 2 mm, SUB FOR J222010
37	4279302	1	Adapter Fitting	-
37	AT318035	1	O-Ring	SUB FOR 4506424
42	4673304	1	Elbow Fitting	-
48	4685475	1	Hydraulic Hose	-
49	4685476	1	Hydraulic Hose	-
63	3110975	1	Cover	-
64	19M7881	3	Screw	M8 X 20, J260820 NLA, SUB FOR J900820
64	24M7055	1	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
65	4675029	2	Isolator	-
81	4685485	1	Hydraulic Hose	-
82	4685486	1	Hydraulic Hose	-
83	4685487	1	Hydraulic Hose	-
94	4685498	1	Hydraulic Hose	-
95	4685499	1	Hydraulic Hose	-
96	4685500	1	Hydraulic Hose	-
97	4685501	1	Hydraulic Hose	-
98	4685502	1	Hydraulic Hose	-
99	4685503	1	Hydraulic Hose	-

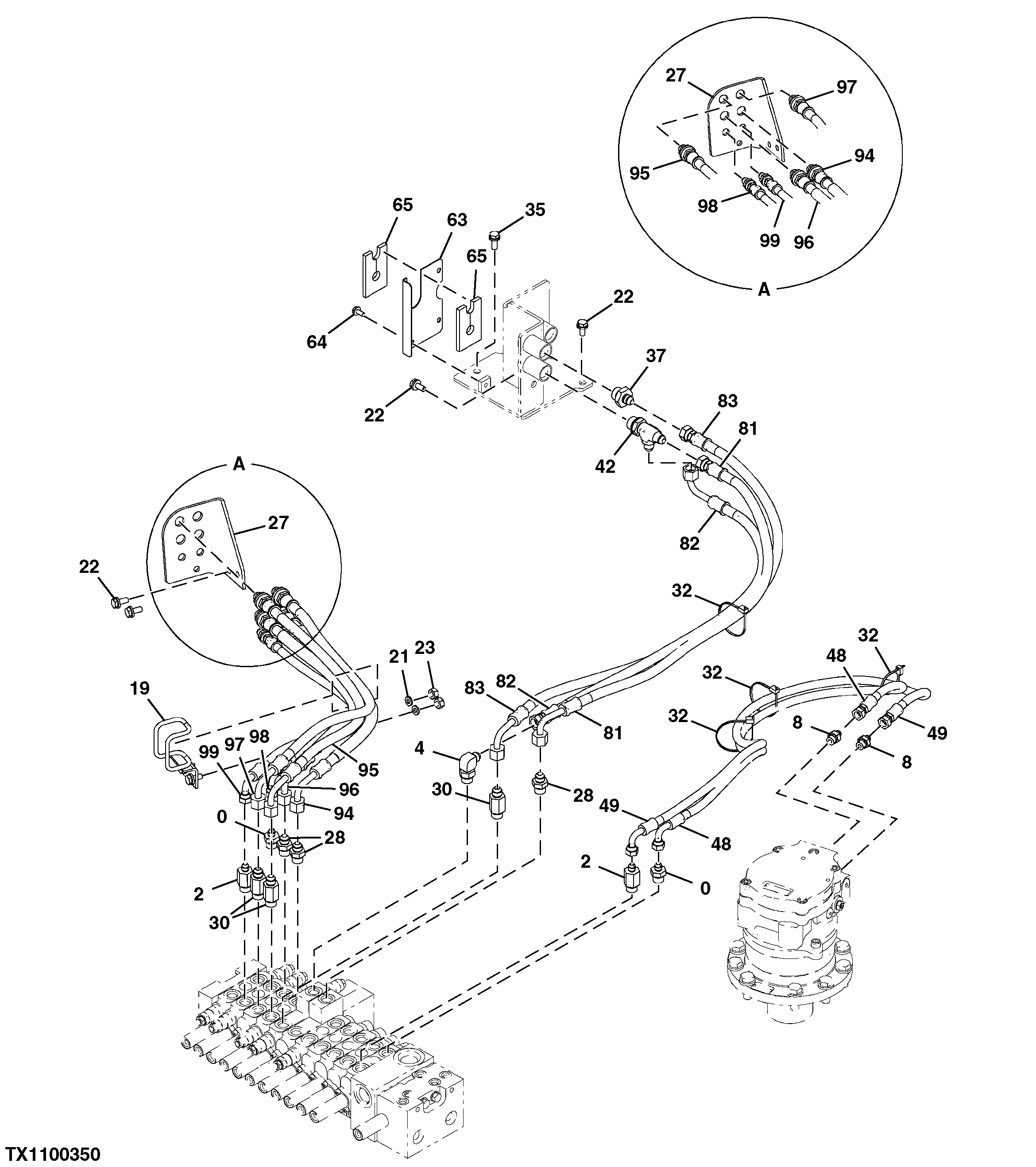

Control Valve Hydraulic Lines (2) (Power Angle Blade)

Нет текстового описания
