Открытый узел

Boom Lines (Auxiliary)

Boom Lines (Auxiliary)

Boom Lines (Auxiliary)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

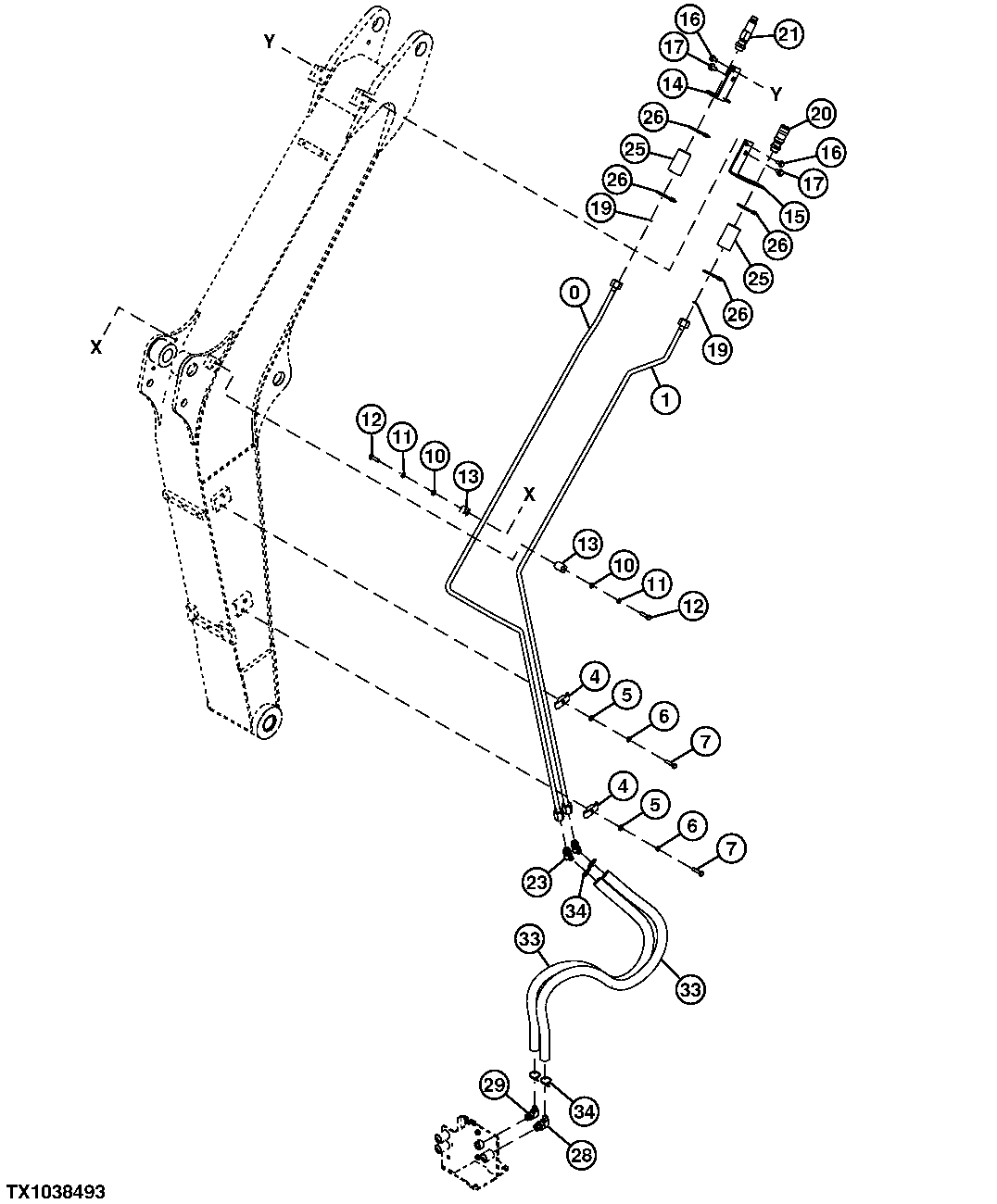

Boom Lines (Auxiliary)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8112614	1	Pipe	-
1	8112615	1	Pipe	-
4	4189858	2	Clamp	-
5	24M7028	2	Washer	10.500 X 20 X 2 mm, SUB FOR A590110
6	12M7066	2	Lock Washer	10 mm, SUB FOR A590910
7	19M7572	2	Cap Screw	M10 X 45, SUB FOR J901045
10	24M7028	2	Washer	10.500 X 20 X 2 mm, SUB FOR A590110
11	12M7066	2	Lock Washer	10 mm, SUB FOR A590910
12	19M7358	2	Cap Screw	M10 X 40, SUB FOR J901040
13	4190124	2	Clamp	-
14	3112799	1	Bracket	-
15	3112800	1	Bracket	-
16	-	2	Part 13	J271025 NLA
16	19M7402	2	Cap Screw	M10 X 25, SUB FOR J901025
16	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
17	24M7345	2	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
17	-	2	Part 16	J271225 NLA
17	19M7872	2	Cap Screw	M12 X 25, SUB FOR J901225
19	T77858	2	O-Ring	SUB FOR 4187308
20	FYD00007700	1	Hydr. Quick Coupler Socket	Female Coupler, SUB FOR 4486229
20	T78707	1	Nut	-
21	FYD00007701	1	Hydr. Quick Coupler Socket	Male Coupler, SUB FOR 4630095
21	T78707	1	Nut	-
23	A852244	2	Elbow Fitting	-
23	4506418	1	O-Ring	-
25	4664586	2	Hose Guard	-
26	H77698	4	Tie Band	SUB FOR 4055312
28	4353073	1	Elbow Fitting	-
28	AT318035	1	O-Ring	SUB FOR 4506424
29	A852344	1	Elbow Fitting	-
29	4506418	1	O-Ring	-
33	4685546	2	Hydraulic Hose	-
33	4680611	2	Guard	-
34	R44302	4	Tie Band	SUB FOR 4326365
