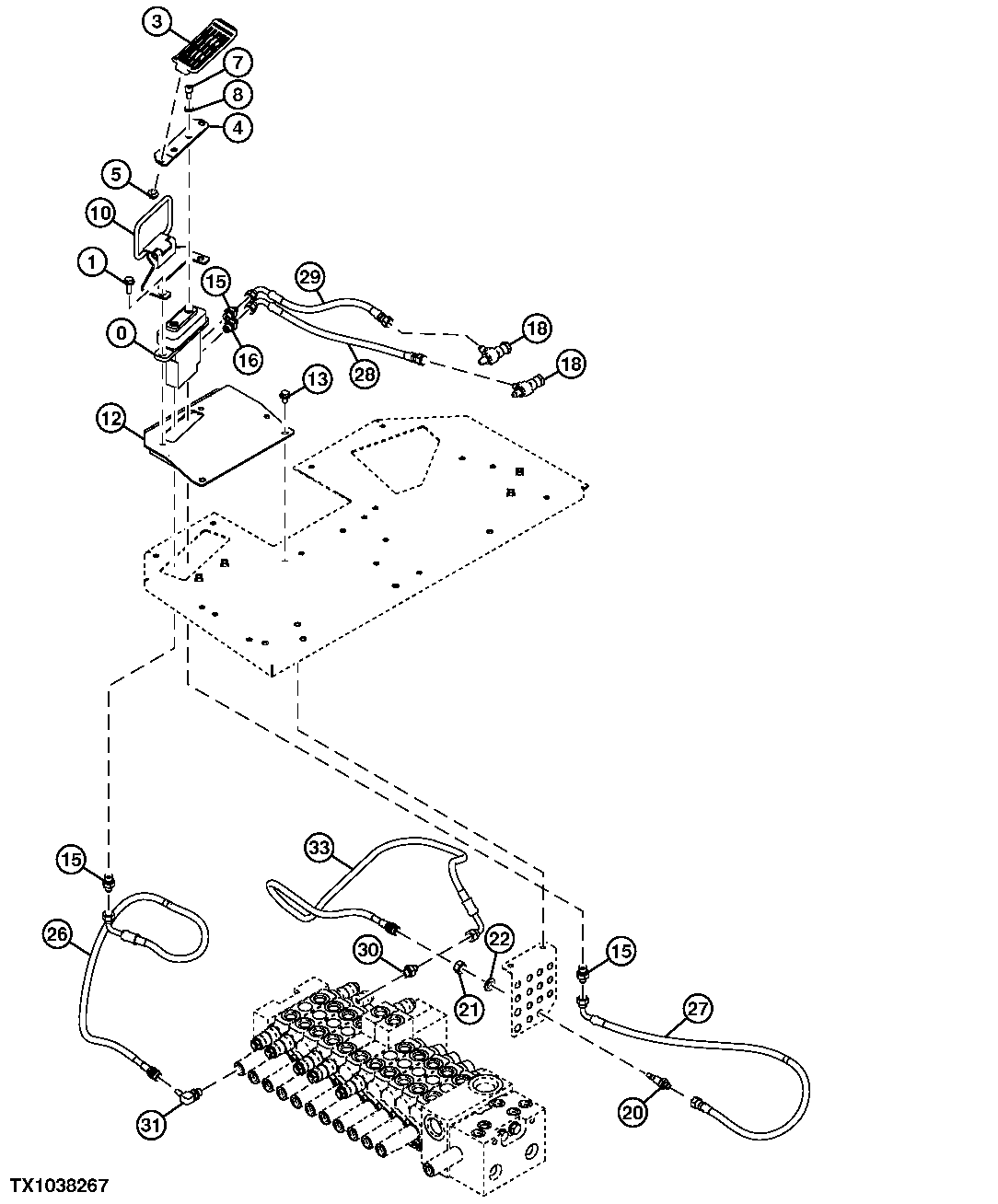

Auxiliary Pilot Lines To Control Valve

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9214705	1	Hydr./Pilot Control Valve	SUB FOR 4607487
1	-	2	Part 2	J260825 NLA
1	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
1	19M7163	2	Cap Screw	M8 X 25, SUB FOR J900825
3	4612247	1	Pedal	-
4	4611406	1	Bracket	-
5	-	2	Part 7	J260812 NLA
5	19M7865	2	Screw	M8 X 16, SUB FOR J900812
5	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
7	19M7647	2	Screw	M8 X 16, SUB FOR J780816
8	-	2	Part 11	12M7065 NLA
10	8098457	1	Cover	-
12	8110358	1	Cover	-
13	-	4	Part 14	J260816 NLA
13	19M7162	4	Cap Screw	M8 X 16, SUB FOR J900816
13	24M7055	4	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
15	A852122	3	Adapter Fitting	-
15	M800650	1	Packing	SUB FOR 957366
16	4652862	1	Screen	-
16	M800650	1	Packing	SUB FOR 957366
18	4667624	2	Structural Tube	-
20	4653496	1	Adapter Fitting	-
21	14M7275	1	Nut	M12, SUB FOR J950012
22	24M7047	1	Washer	13 X 24 X 2.500 mm, SUB FOR A590112
26	-	1	Part 25	4677647 NLA; ORDER 4720641, A852322
27	4677574	1	Hydraulic Hose	-
28	4677575	1	Hydraulic Hose	-
29	4677576	1	Hydraulic Hose	-
30	A852122	1	Adapter Fitting	-
30	M800650	1	Packing	SUB FOR 957366
31	4467375	1	Elbow Fitting	-
31	M800650	1	Packing	SUB FOR 957366
33	4685543	1	Hydraulic Hose	-

Auxiliary Pilot Lines To Control Valve

Нет текстового описания
