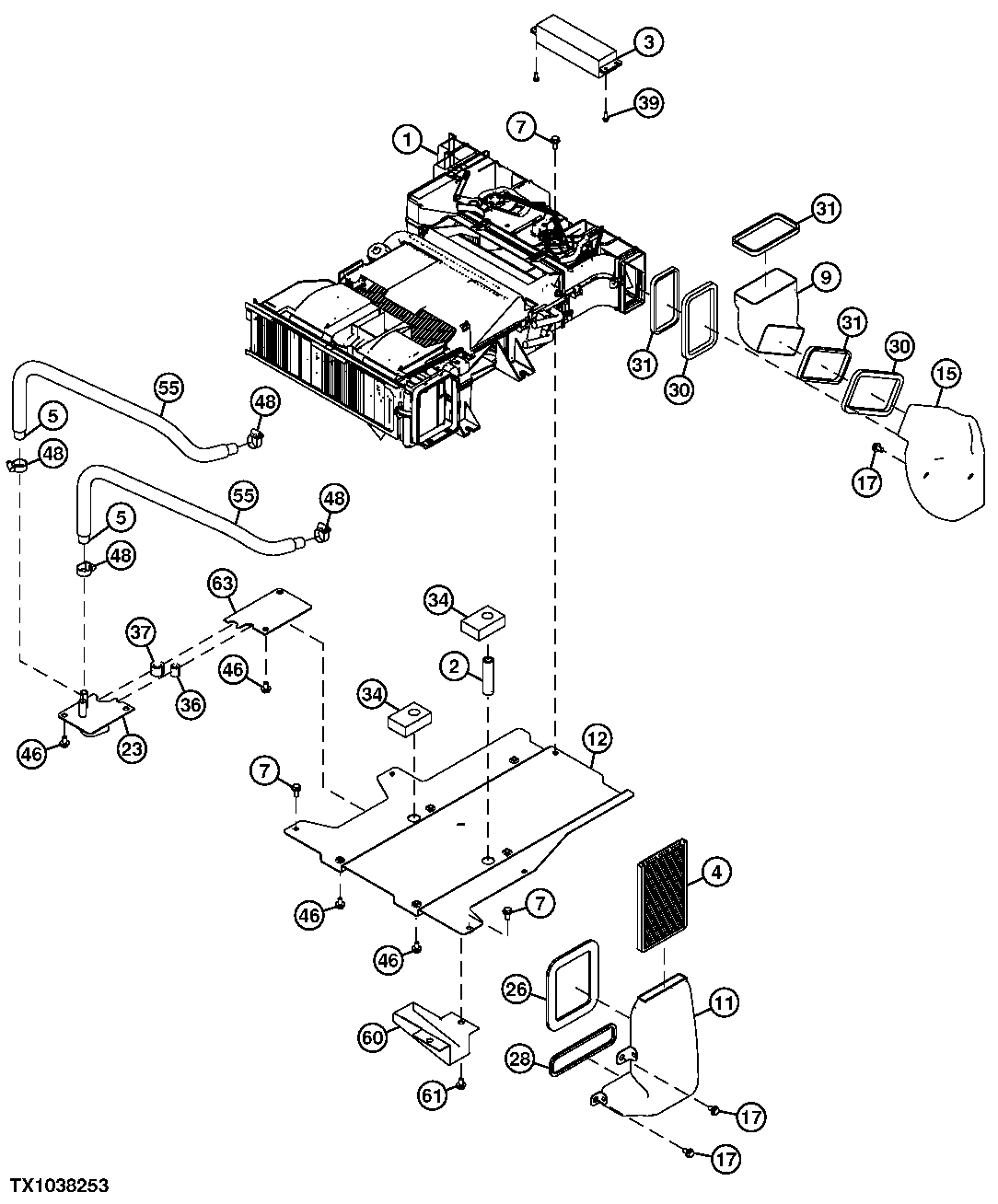

Air Conditioner and Heater

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4684045	1	Air Filter	Recirculation Air
1	4673404	1	Air Conditioner	Components On Separate Pages
2	-	1	Part 3	(4377065 NLA)
3	4673391	1	Multi-Functional Controller	-
4	4673287	1	Air Filter	Fresh Air
5	4673368	2	Hydraulic Pressure Valve	-
7	-	5	Part 7	(J260820 NLA)
7	19M7139	5	Cap Screw	M8 X 20, (SUB FOR J900820)
7	24M7055	5	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
9	4673095	1	Air Duct	-
11	4673094	1	Air Duct	-
12	8110335	1	Bracket	-
15	4673096	1	Air Duct	-
17	-	6	Part 14	(J260816 NLA)
17	19M7162	6	Cap Screw	M8 X 16, (SUB FOR J900816)
17	24M7055	6	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
23	8110344	1	Adapter	-
26	4673384	1	Isolator	-
28	4673385	1	Isolator	-
30	4673388	2	Isolator	-
31	4673386	3	Isolator	-
34	4673381	2	Isolator	-
36	4673382	1	Isolator	-
37	4673383	1	Isolator	-
39	-	4	Part 25	(J680516 NLA)
39	21M6070	4	Screw	M5 X 16
39	12M7064	4	Lock Washer	5 mm
39	24M7348	4	Washer	5.500 X 10 X 1 mm
46	19M7162	9	Cap Screw	M8 X 16, (SUB FOR J900816)
46	24M7055	9	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
46	-	9	Part 29	(J260816 NLA)
48	FF500010	4	Hose Clamp	SUB FOR 4514699
55	4673374	2	Tube	-
60	8110761	1	Bracket	-
61	-	2	Part 35	(J260816 NLA)
61	19M7162	2	Cap Screw	M8 X 16, (SUB FOR J900816)
61	24M7055	2	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
63	4677708	1	Plate	-
