Открытый узел

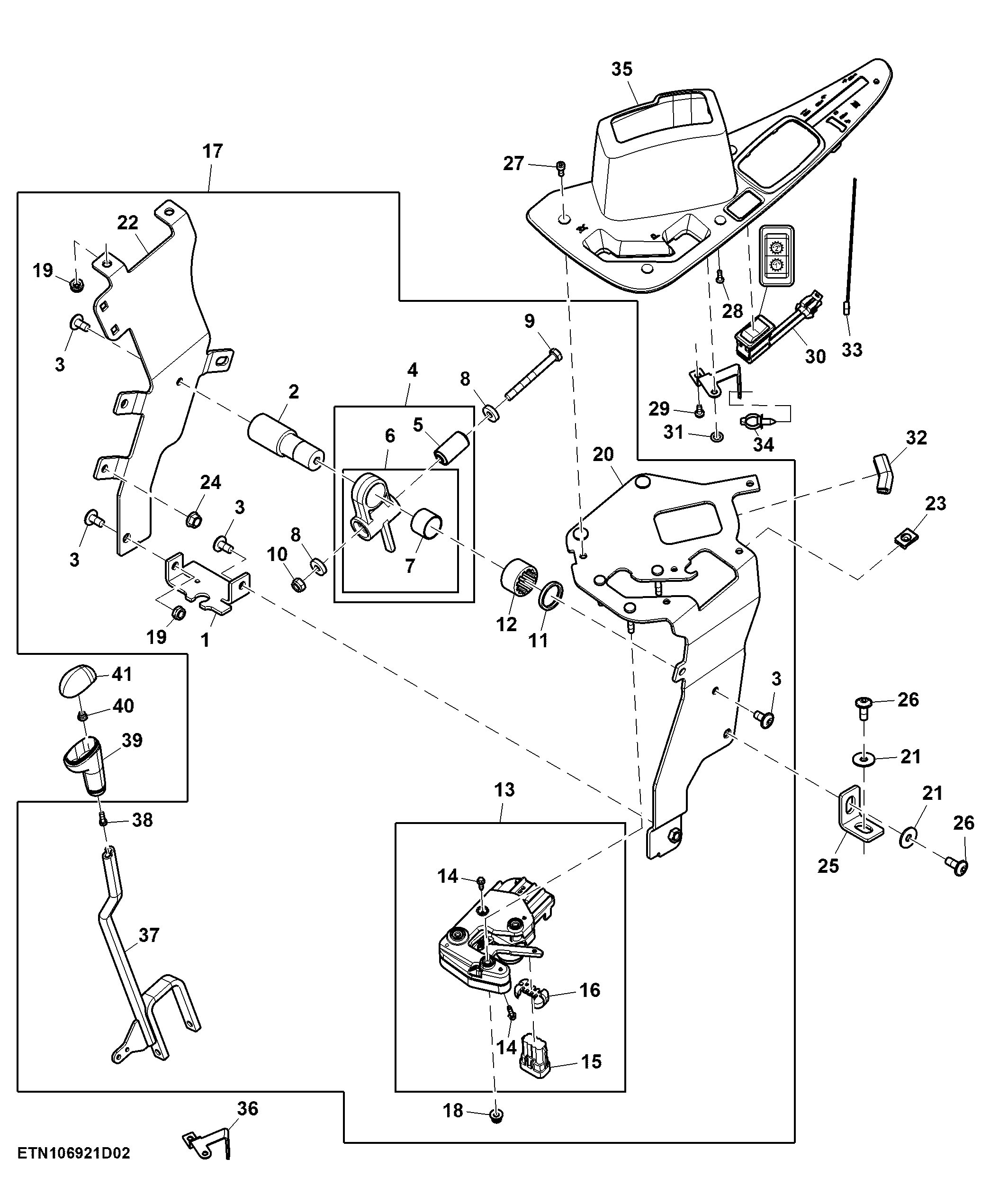

Range Shift, Speed Control, CommandQuad™ Transmission

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SU40882	1	Bracket	-
2	SU38479	1	Fulcrum	-
3	19M8675	4	Screw	M8 X 16
4	AL110860	1	Support	-
5	AL80994	1	Isolator	-
6	AL112614	1	Support	-
7	R198159	1	Bushing	-
8	L79335	2	Washer	-
9	19M8403	1	Cap Screw	M8 X 75
10	14M7166	1	Lock Nut	M8
11	L155663	1	Washer	-
12	L101929	1	Bushing	-
13	AL218330	1	Lock	ORDER AL227452
13	AL227452	1	Lock	-
14	37M7082	2	Screw	M3 X 10
15	57M7264	1	Elec. Connector Housing	-
16	57M7283	1	Elec.Connect Locking Device	-
17	SJ34526	1	Support	-
18	14M7397	3	Lock Nut	M6
19	14M7659	3	Lock Nut	M8
20	SJ25549	1	Support	-
21	24M7298	2	Washer	8.400 X 25 X 2 mm
22	SU43611	1	Support	-
23	R207502	3	Lock Nut	-
24	14M7416	3	Flange Nut	M8
25	L202643	1	Angle	-
26	19M8599	2	Screw	M8 X 20
27	19M7600	4	Screw	M5 X 12
28	37M7340	2	Bolt	-
29	37M7427	1	Screw	M5 X 12
30	AL215847	1	Toggle/Rocker Switch	-
31	L151617	1	Washer	-
32	-	1	Part 33	CTL 1000 mm, MF L58448
33	R44302	1	Tie Band	-
34	RE258807	1	Tie Band	-
35	SU41130	1	Panel	-
36	SU43684	1	Support	-
37	SJ23554	1	Shifter Rod	-
38	19M8866	1	Screw	M5 X 16
39	L116840	1	Knob	-
40	14M7568	1	Lock Nut	M5
41	L150446	1	Insert	-

Range Shift, Speed Control, CommandQuad™ Transmission

Нет текстового описания
