Oil Supply Lines, Midstack SCV, W/ PC-Hydraulics, W/ Power Beyond Position III

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL223322	1	Oil Line	-
1	AL222072	1	Oil Line	ORDER AL223322
2	AL216869	1	Oil Line	ORDER AL223320 AND AL223321
2	AL223321	1	Oil Line	-
3	AL216870	1	Oil Line	ORDER AL223320 AND AL223321
3	AL223320	1	Oil Line	-
4	AL213333	2	Clamp	-
5	14M7274	2	Nut	M10
6	L212062	1	Bracket	-
7	T77613	2	O-Ring	-
8	T77858	2	O-Ring	-
9	L173567	1	Hose Guard	-
10	L157513	2	Clamp	-
11	AL215630	1	Hydraulic Hose	-
12	61M5121	1	Adapter Fitting	ORDER T77858, 38H5121 AND 51M7045
13	38H5121	1	Adapter Fitting	-
14	51M7045	2	O-Ring	19.300 X 2.200 mm
15	51M7041	1	O-Ring	11.300 X 2.200 mm
16	AL206434	1	Check Valve	-
17	AL215631	1	Hydraulic Hose	-
18	51M7099	2	O-Ring	25 X 2.200 mm
19	51M7098	1	O-Ring	22 X 2 mm
20	AL177222	1	Elbow Fitting	-
21	51M7102	1	O-Ring	20 X 2 mm
22	AL219901	1	Hydraulic Hose	-
23	L167158	1	Clamp	-
24	L219453	2	Tie Band	-

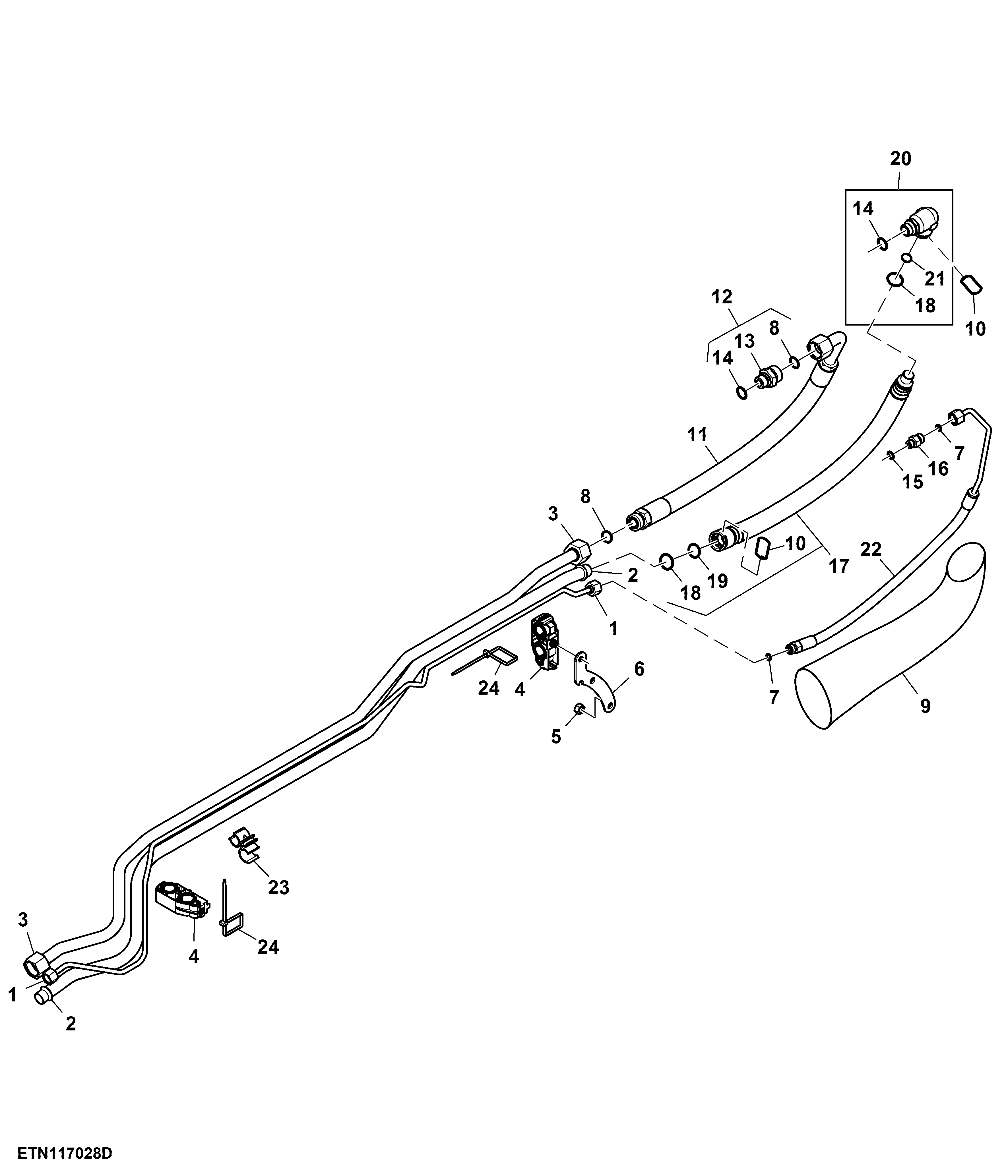

Oil Supply Lines, Midstack SCV, W/ PC-Hydraulics, W/ Power Beyond Position III
