Открытый узел

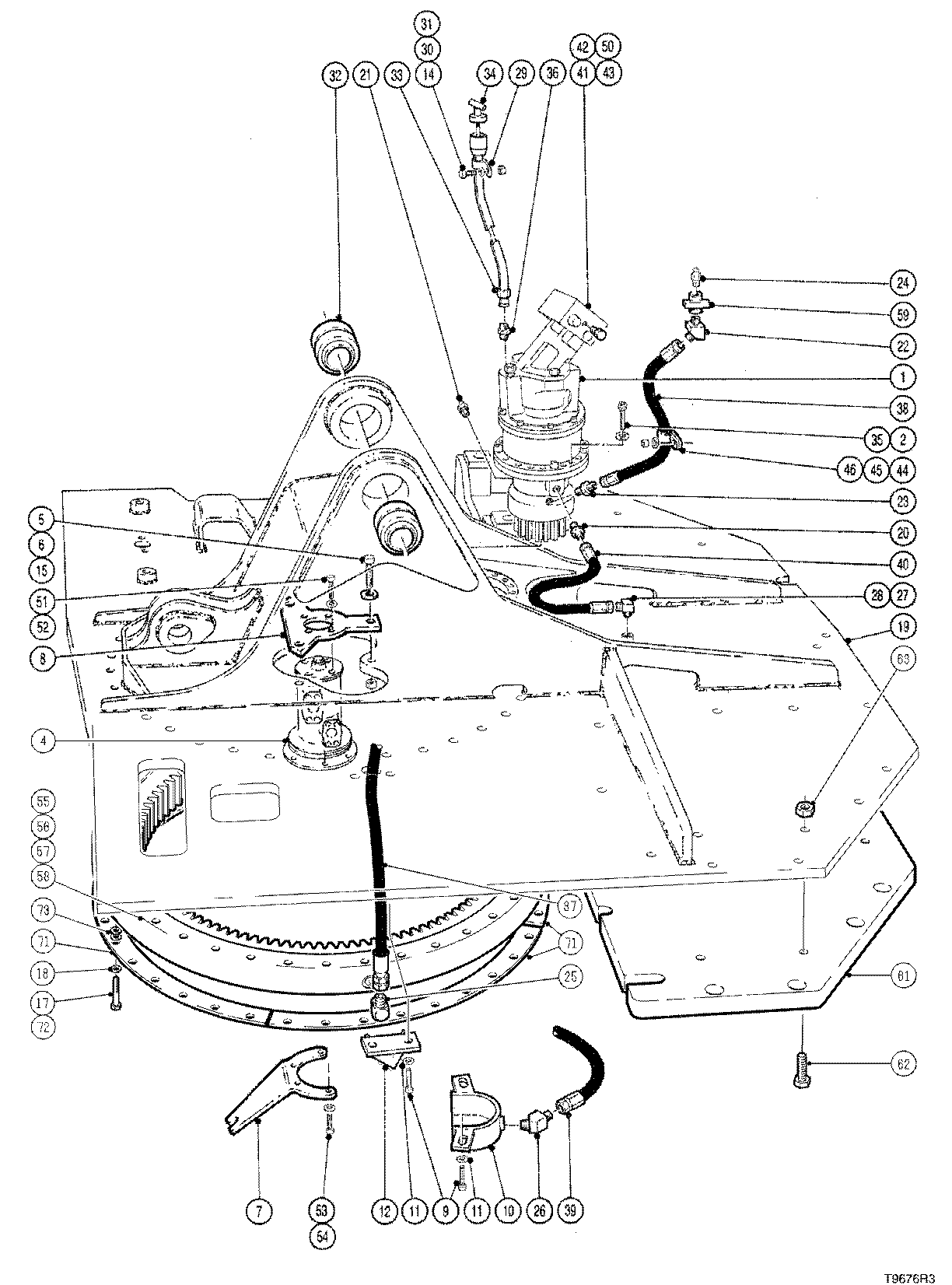

SWING DRIVE SYSTEM ( CM9244 - CM9244) 6212-016/10 [6212-016/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	811349000	16	BOLT*5/8-11X2.500 -	-
4	-------	1	O-RING	-
5	810084600	3	HEX HEAD BOLT 3/4-10 UNC X 2-1/2	-
6	810002100	3	WASHER*3/4	-
7	701271600	1	BRACKET - USED WITH STD LOWER FRAME	-
8	701271700	1	PLATE -	-
9	810011600	4	WASHER*1/2	-
10	700075300	1	Grease Cup	-
11	810082200	4	BOLT*1/2-13UNCX1-1/4	-
12	700240800	1	BRACKET -	-
14	810309800	1	FLAT WASHER 3/8 - HARDENED	-
15	810044600	3	LOCKNUT*3/4-10UNC	-
17	810086000	36	BOLT*.8750-9X5 - (W/O SEAL GUARD)	-
18	810183200	36	Washer	-
19	-------	1	O-RING	-
20	810224800	1	CONNECTOR -	-
21	810783000	1	BREATHER	-
22	810301600	1	ELBOW 45 DEG.	-
23	810280700	1	FITT*1/8NPTFX7/16-20 -	-
24	810000100	1	GREASE FITTING.N610	-
25	810273400	1	Elbow Fitting	-
26	810577900	1	ELBOW-45 DEG. -	-
27	810396500	1	ELBOW-90 DEG. -	-
28	810356700	1	PLUG -	-
29	810785600	1	CLAMP*1/2 -	-
30	810080100	1	HEX HEAD BOLT 3/8-16 UNC X 1	-
31	810087500	1	HEX NUT 3/8-16 UNC	-
32	F121024	2	BEARING -	-
33	700327700	1	TUBE ASSY -	-
34	700327600	1	DIPSTICK -	-
35	840553000	16	WASHER -	-
36	811597400	1	Adapter Fitting	-
37	811312300	1	HOSE-HYD*0.25X34 -	-
38	811458400	1	HOSE-HYD*0.25X65 -	-
39	811313100	1	Hydraulic Hose	-
40	810691900	1	HOSE ASSEMBLY - TUBE TO EMERGENCY PUMP	-
41	-------	1	O-RING	-
42	811495100	2	O-RING -	-
43	811463200	4	BOLT*M12X1.75-80 -	-
44	810785600	2	CLAMP*1/2 -	-
45	810087500	2	HEX NUT 3/8-16 UNC	-
46	810309800	2	FLAT WASHER 3/8 - HARDENED	-
50	810583800	2	PLUG -	-
51	842153500	4	BOLT*M10X1.50-40 -	-
52	810309900	4	Washer	-
53	810879600	4	BOLT*M10X1.50-25 -	-
54	810309900	4	Washer	-
55	842597800	1	Bearing	-
56	842706000	1	SEAL - ROTEK - MAKES 2	-
57	700609700	1	ADHESIVE - GLUES SEAL TO BEARING	-
58	700614400	1	GLUE - FOR ENDS OF SEAL	-
59	700243500	1	BRACKET -	-
61	F382319	1	PLATE -	-
62	811234800	8	BOLT*7/8-9UNC-4-1/2 - UP TO 977038	-
63	810966000	8	LOCKNUT*7/8-9UNC -	-
71	F279059	4	PLATE -	-
72	810672000	36	BOLT7/8-9UNC5-1/2 -	-
73	810183200	72	Washer	-
-	843141800	1	Seal	-
-	810085800	8	BOLT7/8-9UNC3-1/2 -	-
-	8425978RM	1	BEARING -	-
-	F451989	1	KIT-SEAL GUARD -	-
-	810965500	4	BOLT*M10X1.50-30 -	-
-	841804500	4	Bolt	-
-	F284046	1	BRACKET - USED WITH HD LOWER FRAME	-

SWING DRIVE SYSTEM ( CM9244 - CM9244) 6212-016/10 [6212-016/10]

Нет текстового описания
