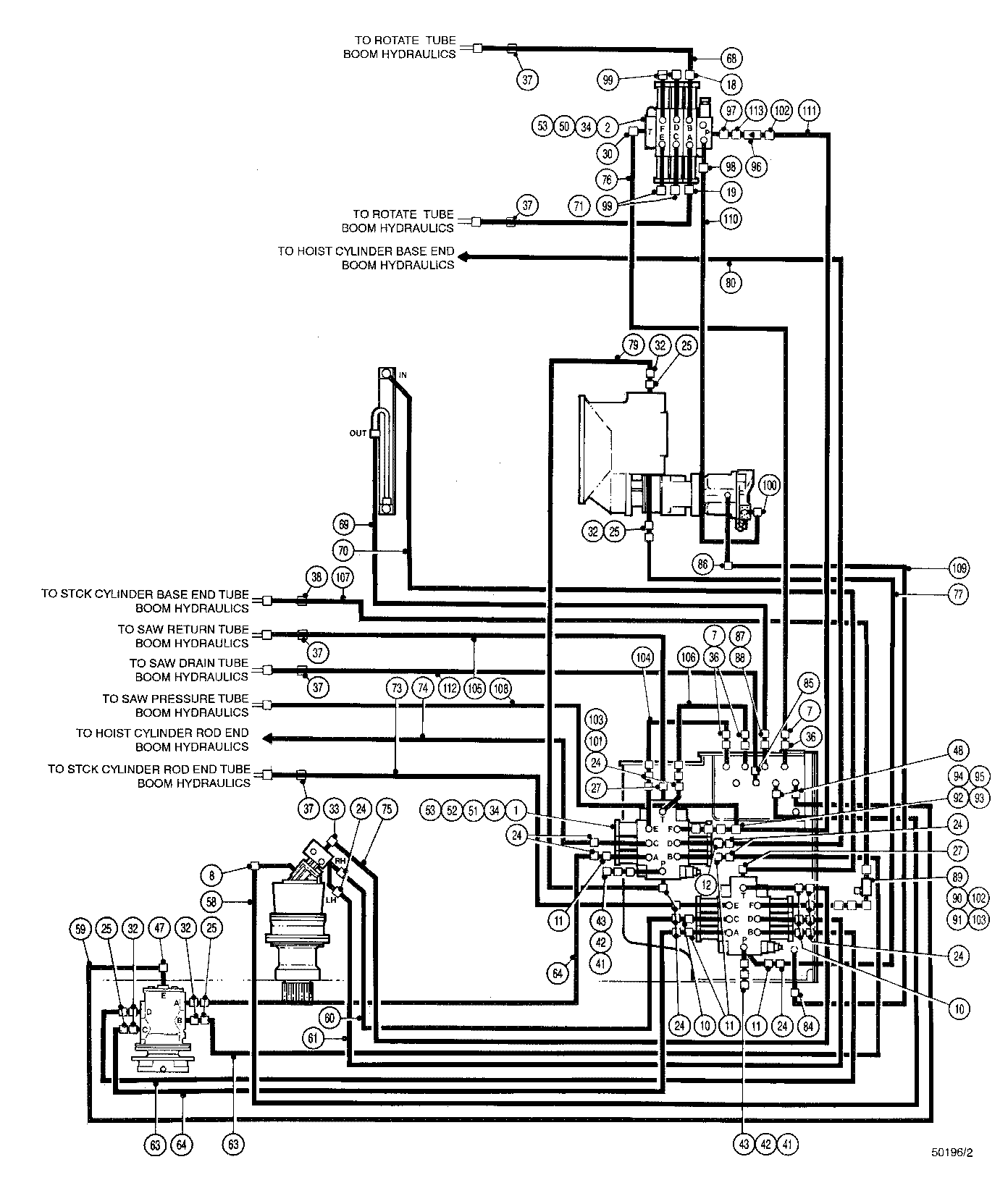

HYDRAULIC SYSTEM UPPER FRAME PRESSURE & RETURN WARATAH ( CM9307 - ) 2000-263/10 [2000-263/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	2	O-RING	-
2	-------	1	O-RING	-
7	700591700	3	Check Valve	-
8	811459900	1	Elbow Fitting	-
10	701303700	4	Tube	-
11	700244200	4	TUBE -	-
12	700769100	1	Structural Tube	-
18	811439600	1	ADAPTER -	-
19	811439800	1	ADAPTER -	-
24	811168000	16	FLANGE KIT -	-
25	700620700	6	FLANGE KIT -	-
27	811621800	2	FLANGE KIT -	-
30	810353500	1	ELBOW-90 DEG.	-
32	811058300	24	BOLT*M12X1.75-40 -	-
33	810424400	1	ELBOW, 90 DEG	-
34	810087700	9	NUT*1/2-13UNC	-
36	840547100	3	O-RING -	-
37	700579800	6	Clamp	-
38	700579700	1	Clamp	-
41	700578000	2	COUPLER-TEST -	-
42	810617600	2	O-RING -	-
43	810374000	2	FITTING -	-
47	810913200	1	ELBOW-90 DEG.	-
48	810566300	2	FITTING	-
50	810082400	3	BOLT*1/2-13UNCX1-3/4	-
51	810082700	2	BOLT 1/2 - 13 UNC X 2-1/2	-
52	810379500	4	BOLT*1/2-13UNCX4	-
53	810011600	9	WASHER*1/2	-
58	811325000	1	HOSE-HYD*0.50X66 -	-
59	811722900	1	Hydraulic Hose	-
60	811857400	1	Hydraulic Hose	-
61	811857500	1	Hydraulic Hose	-
63	811858200	2	Hydraulic Hose	-
64	811858100	2	HOSE-HYD*1.00 X 54`` -	-
68	811285400	1	HOSE-HYD*0.75X86C -	-
69	811487900	1	HOSE-HYD*1.00X132 -	-
70	811857300	1	HOSE-HYD*1.00 X 126`` -	-
71	811326700	1	HOSE-HYD*0.75X89C -	-
72	811857800	1	Hydraulic Hose	-
73	811857600	1	HOSE-HYD *1.00 X 99`` -	-
74	811857700	1	Hydraulic Hose	-
75	811857000	1	HOSE-HYD* 1.00 X 27`` -	-
76	810575800	1	HOSE-HYD*1.00X37 -	-
77	811858000	1	Hydraulic Hose	-
79	811857900	1	Hydraulic Hose	-
80	811369200	1	HOSE-HYD*1.00X84C -	-
84	810074500	1	ELBOW 90 DEG	-
85	810115800	1	FITTING 3/4 MJIC 3/4	-
86	810277000	1	FITTING 3/4 MJIC 5/8	-
87	840547100	1	O-RING -	-
88	700591700	1	Check Valve	-
89	700308800	1	VALVE CONTROL -	-
90	811440200	1	ELBOW-45 DEG. -	-
91	700244200	1	TUBE -	-
92	700312400	1	Adapter Fitting	-
93	810574200	1	O-RING	-
94	810686800	4	BOLT*3/8-16UNCX1-1/2 -	-
95	811440900	1	TEE -	-
96	700591800	1	VALVE-CHECK -	-
97	810270000	1	FITTING*METRIC -	-
98	811605900	1	ELBOW-45 DEG. -	-
99	810381800	4	PLUG	-
100	811621800	1	FLANGE KIT -	-
101	700794700	2	Tube	-
102	811819500	2	ADAPTER -	-
103	811494600	2	O-RING -	-
104	811890800	1	HOSE-HYD*1.00X17 -	-
105	811891300	1	HOSE-HYD*1.25X60 -	-
106	811890700	1	HOSE-HYD*1.00X14 -	-
107	811891500	1	HOSE-HYD*1.00 -	-
108	811891700	1	Hydraulic Hose	-
109	810538000	1	HOSE ASSEMBLY	-
110	811891800	1	HOSE-HYD*1.00X60 - FROM 969088 TO 969139	-
111	811891600	1	HOSE-HYD*1.00 -	-
112	811328100	1	Hydraulic Hose	-
113	840287200	1	O-RING -	-

HYDRAULIC SYSTEM UPPER FRAME PRESSURE & RETURN WARATAH ( CM9307 - ) 2000-263/10 [2000-263/10]
