Открытый узел

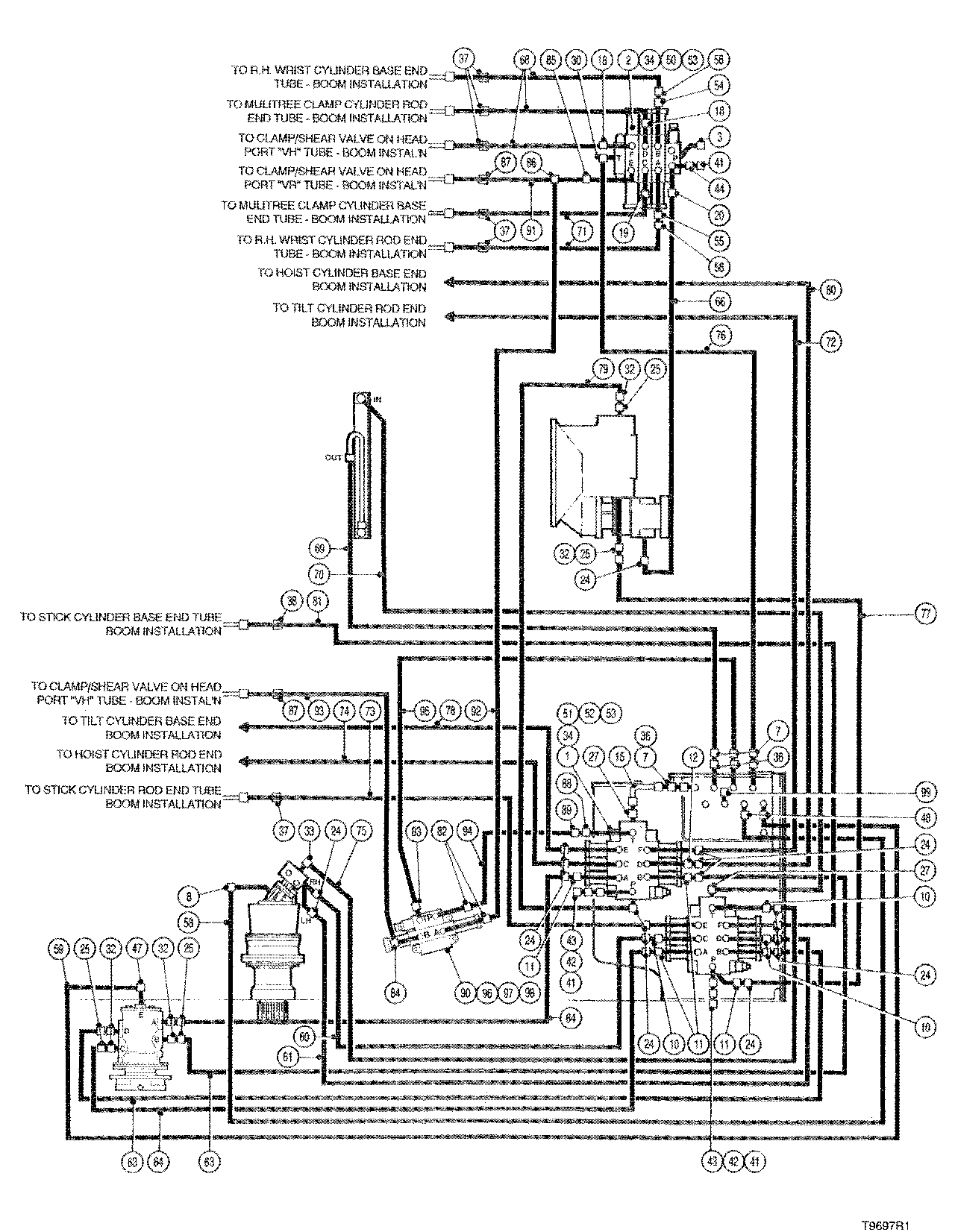

HYDRAULIC SYSTEM UPPER FRAME PRESSURE & RETURN TIMBCO SHEAR ( CM9250 - ) 2000-225/10 [2000-225/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	2	O-RING	-
2	-------	1	O-RING	-
3	810381800	1	PLUG	-
7	700591700	4	Check Valve	-
8	811459900	1	Elbow Fitting	-
10	701303700	4	Tube	-
11	700244200	4	TUBE -	-
12	700769100	1	Structural Tube	-
15	701219600	1	Structural Tube	-
18	811439600	2	ADAPTER -	-
19	811439800	1	ADAPTER -	-
20	811605700	1	ELBOW-45 DEG. -	-
24	811168000	17	FLANGE KIT -	-
25	700620700	6	FLANGE KIT -	-
27	811621800	2	FLANGE KIT -	-
30	810353500	2	ELBOW-90 DEG.	-
32	811058300	24	BOLT*M12X1.75-40 -	-
33	811424400	1	HOSE-HYD*1.00X350 -	-
34	810087700	9	NUT*1/2-13UNC	-
36	840547100	4	O-RING -	-
37	700579800	10	Clamp	-
38	700579700	1	Clamp	-
41	700578000	3	COUPLER-TEST -	-
42	810617600	2	O-RING -	-
43	810374000	2	FITTING -	-
44	810244000	1	ELBOW-45 DEG. -	-
47	810913200	1	ELBOW-90 DEG.	-
48	810566300	2	FITTING	-
50	810082400	3	BOLT*1/2-13UNCX1-3/4	-
51	810082700	2	BOLT 1/2 - 13 UNC X 2-1/2	-
52	810379500	4	BOLT*1/2-13UNCX4	-
53	810011600	9	WASHER*1/2	-
54	700742300	1	ADAPTER -	-
55	700742400	1	ADAPTER -	-
56	700742500	2	ORIFICE -	-
58	811325000	1	HOSE-HYD*0.50X66 -	-
59	811722900	1	Hydraulic Hose	-
60	811857400	1	Hydraulic Hose	-
61	811857500	1	Hydraulic Hose	-
63	811858200	2	Hydraulic Hose	-
64	811858100	2	HOSE-HYD*1.00 X 54`` -	-
66	811820300	1	Hydraulic Hose	-
68	811285400	1	HOSE-HYD*0.75X86C -	-
69	811487900	3	HOSE-HYD*1.00X132 -	-
70	811857300	1	HOSE-HYD*1.00 X 126`` -	-
71	811326700	2	HOSE-HYD*0.75X89C -	-
72	811857800	1	Hydraulic Hose	-
73	811857600	1	HOSE-HYD *1.00 X 99`` -	-
74	811857700	1	Hydraulic Hose	-
75	811857000	1	HOSE-HYD* 1.00 X 27`` -	-
76	810575800	1	HOSE-HYD*1.00X37 -	-
77	811858000	1	Hydraulic Hose	-
78	811327700	1	HOSE-HYD*1.00X64C -	-
79	811857900	1	Hydraulic Hose	-
80	811369200	1	HOSE-HYD*1.00X84C -	-
81	811327800	1	HOSE-HYD*1.00X95C -	-
82	811441400	2	ADAPTER -	-
83	810115500	1	FITTING	-
84	811440500	1	ELBOW-90 DEG. -	-
85	811441400	1	ADAPTER -	-
86	811820100	1	TEE -	-
87	700579700	2	Clamp	-
88	810638200	1	PLUG -	-
89	811621800	1	FLANGE KIT -	-
90	-------	1	O-RING	-
91	811692300	1	HOSE-HYD*1.00X92C -	-
92	811691500	1	HOSE-HYD*1.00X47 -	-
93	811691400	1	HOSE-HYD*1.00X116 -	-
94	811691300	1	HOSE-HYD*1.00X37 -	-
95	811311300	1	HOSE-HYD*1.00X52 -	-
96	810082700	1	BOLT 1/2 - 13 UNC X 2-1/2	-
97	810379500	2	BOLT*1/2-13UNCX4	-
98	810011600	3	WASHER*1/2	-
99	810381800	1	PLUG	-
-	811446800	1	O-RING -	-

HYDRAULIC SYSTEM UPPER FRAME PRESSURE & RETURN TIMBCO SHEAR ( CM9250 - ) 2000-225/10 [2000-225/10]

Нет текстового описания
