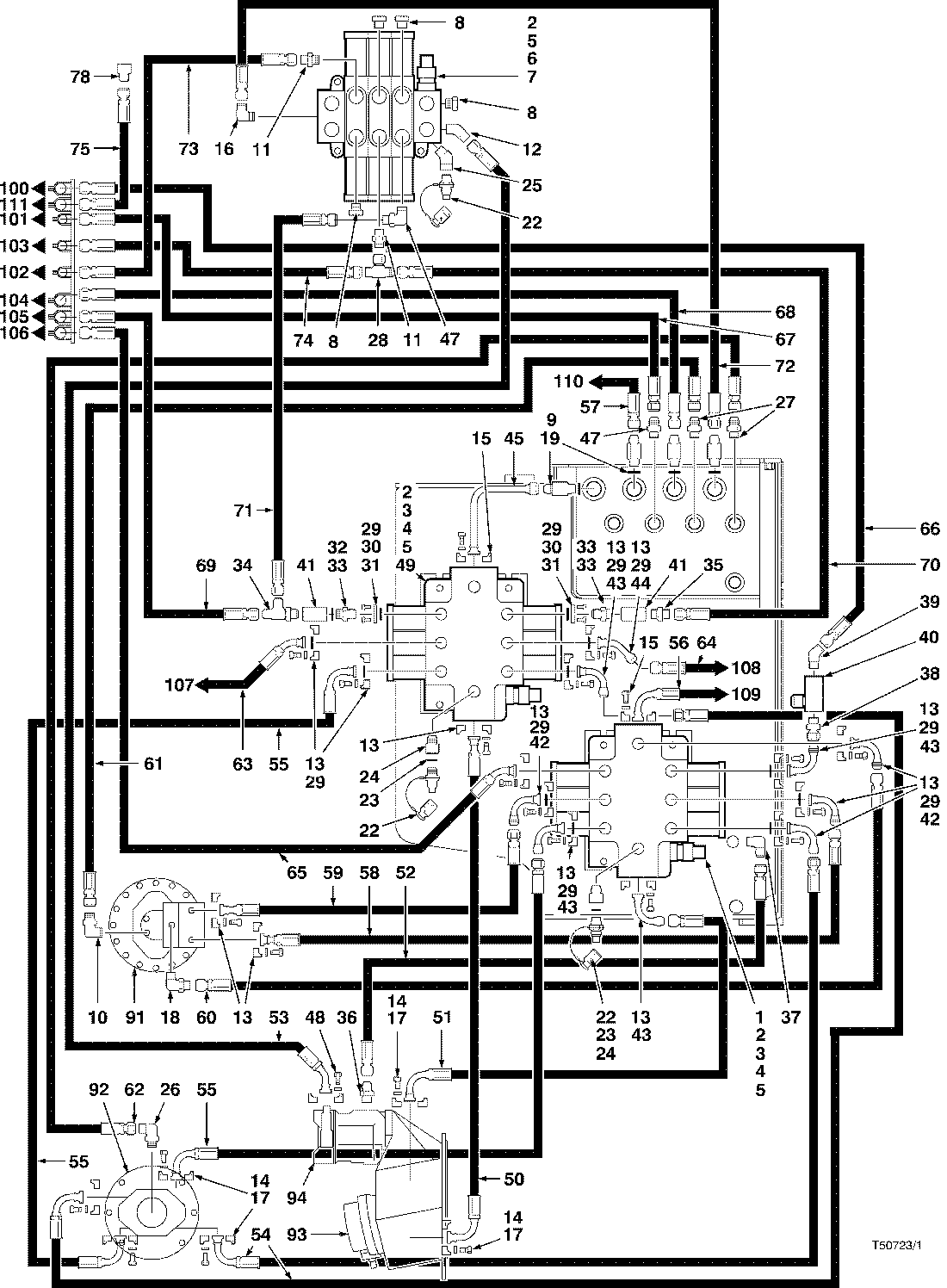

HYDRAULIC SYSTEM UPPER FRAME PRESSURE & RETURN 762B ( CM9250 - 977135) 2000-295/10 [2000-295/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	810087700	9	NUT*1/2-13UNC	-
3	810082700	2	BOLT 1/2 - 13 UNC X 2-1/2	-
4	810379500	4	BOLT*1/2-13UNCX4	-
5	810011600	9	WASHER*1/2	-
6	-------	1	O-RING	-
7	810082400	3	BOLT*1/2-13UNCX1-3/4	-
8	810381800	4	PLUG	-
9	700591700	4	Check Valve	-
10	811459900	1	Elbow Fitting	-
11	811439600	2	ADAPTER -	-
12	811605900	1	ELBOW-45 DEG. -	-
13	811168000	15	FLANGE KIT -	-
14	700620700	6	FLANGE KIT -	-
15	811621800	2	FLANGE KIT -	-
16	810353500	1	ELBOW-90 DEG.	-
17	811058300	24	BOLT*M12X1.75-40 -	-
18	810424400	1	ELBOW, 90 DEG	-
19	840547100	4	O-RING -	-
20	700579700	5	Clamp	-
21	700579800	3	Clamp	-
22	700578000	3	COUPLER-TEST -	-
23	810617600	2	O-RING -	-
24	810374000	2	FITTING -	-
25	810244000	1	ELBOW-45 DEG. -	-
26	810913200	1	ELBOW-90 DEG.	-
27	810490900	2	FITTING 1/2 MJIC 3/4 -	-
28	811697300	1	TEE -	-
29	810574200	10	O-RING	-
30	700312400	2	Adapter Fitting	-
31	810686800	8	BOLT*3/8-16UNCX1-1/2 -	-
32	810115500	2	FITTING	-
33	840547100	2	O-RING -	-
34	811440900	1	TEE -	-
35	811441300	1	ADAPTER -	-
36	810277000	1	FITTING 3/4 MJIC 5/8	-
37	810074500	1	ELBOW 90 DEG	-
38	811819500	1	ADAPTER -	-
39	811440200	1	ELBOW-45 DEG. -	-
40	700308800	1	VALVE CONTROL -	-
41	811856100	2	Check Valve	-
42	701303700	4	Tube	-
43	700244200	5	TUBE -	-
44	700769100	1	Structural Tube	-
45	701219600	1	Structural Tube	-
46	810115800	1	FITTING 3/4 MJIC 3/4	-
47	811437600	1	ELBOW-90 -	-
48	811168000	1	FLANGE KIT -	-
49	-------	1	O-RING	-
50	811857900	1	Hydraulic Hose	-
51	811858000	1	Hydraulic Hose	-
52	810538000	1	HOSE ASSEMBLY	-
53	F120276	1	Hydraulic Hose	-
54	811858200	2	Hydraulic Hose	-
55	811858100	1	HOSE-HYD*1.00 X 54`` -	-
56	811857300	1	HOSE-HYD*1.00 X 126`` -	-
57	811487900	1	HOSE-HYD*1.00X132 -	-
58	811857500	1	Hydraulic Hose	-
59	811857400	1	Hydraulic Hose	-
60	811857000	1	HOSE-HYD* 1.00 X 27`` -	-
61	811325000	1	HOSE-HYD*0.50X66 -	-
62	811722900	1	Hydraulic Hose	-
63	811857700	1	Hydraulic Hose	-
64	F120503	1	HOSE-HYD*1.00 X 81 -	-
65	811857600	1	HOSE-HYD *1.00 X 99`` -	-
66	811958000	1	Hydraulic Hose	-
67	811328100	1	Hydraulic Hose	-
68	F120118	1	Hydraulic Hose	-
69	811955600	1	Hydraulic Hose	-
70	F120116	1	HOSE-HYD*.75 X 19 -	-
71	F120117	1	HOSE-HYD*.75 X 23 -	-
72	810575800	1	HOSE-HYD*1.00X37 -	-
73	811285400	1	HOSE-HYD*0.75X86C -	-
74	811326700	1	HOSE-HYD*0.75X89C -	-
75	F121401	1	Hydraulic Hose	-
78	811595200	1	CONNECTOR -	-
91	-------	1	O-RING	-
92	-------	1	O-RING	-
93	-------	1	O-RING	-
94	-------	1	O-RING	-
100	-------	1	O-RING	-
101	-------	1	O-RING	-
102	-------	1	O-RING	-
103	-------	1	O-RING	-
104	-------	1	O-RING	-
105	-------	1	O-RING	-
106	-------	1	O-RING	-
107	-------	1	O-RING	-
108	-------	1	O-RING	-
109	-------	1	O-RING	-
110	-------	1	O-RING	-
111	-------	1	O-RING	-
-	811874000	1	Electrical Connector Assy	-
-	811595200	1	CONNECTOR -	-
-	811874000	1	Electrical Connector Assy	-
-	F120276	1	Hydraulic Hose	-
-	811891800	1	HOSE-HYD*1.00X60 - FROM 969088 TO 969139	-
-	811168000	1	FLANGE KIT -	-
-	811621800	1	FLANGE KIT -	-

HYDRAULIC SYSTEM UPPER FRAME PRESSURE & RETURN 762B ( CM9250 - 977135) 2000-295/10 [2000-295/10]
