Открытый узел

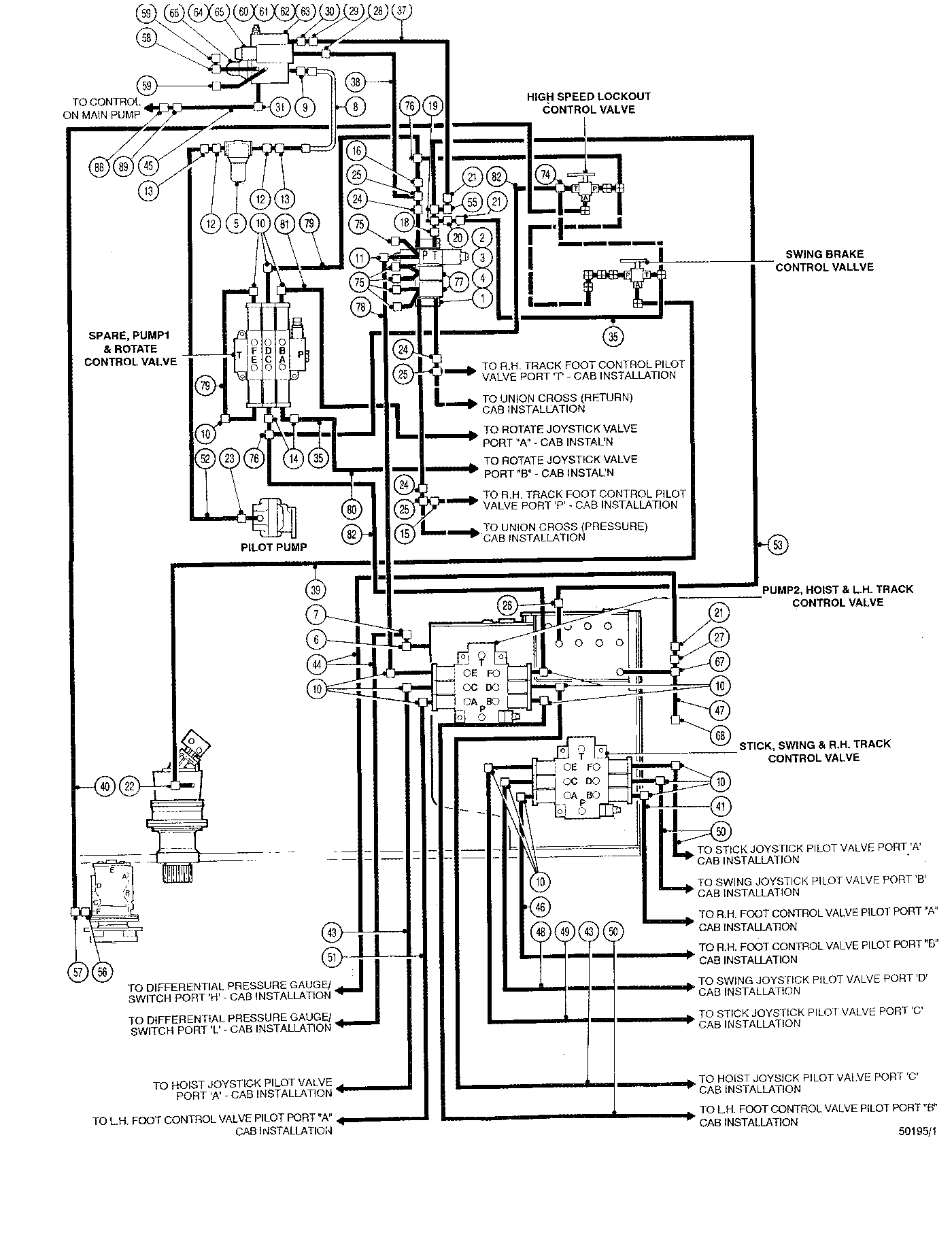

HYDRAULIC SYSTEM UPPER FRAME PILOT LINES WARATAH ( CM9307 - ) 2000-260/10 [2000-260/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	700600900	1	BLOCK -	-
2	810088700	4	BOLT*1/4-20UNCX3/4	-
3	---------	3	FELLING HEAD	-
4	811350800	4	BOLT #10-24UNCX2 -	-
5	---------	1	FELLING HEAD	-
6	810273500	1	Elbow Fitting	-
7	810915700	1	TEE -	-
8	701201700	1	TUBE -	-
9	810328700	1	FITTING .375/.75-16 -	-
10	810917500	17	Elbow Fitting	-
11	811539200	1	ADAPTOR -	-
12	840287000	2	O-RING	-
13	810328400	2	ADAPTER -	-
14	810862800	3	ADAPTER -	-
15	810565100	1	FITTING MJIC/FJIC	-
16	810721500	1	FITTING	-
18	810277000	1	FITTING 3/4 MJIC 5/8	-
19	810399500	2	TEE -	-
20	810565200	1	FITTING -	-
21	810616400	2	LOCKNUT	-
22	811622500	1	Elbow Fitting	-
23	810292900	1	ELBOW-90 DEG. -	-
24	810155500	3	FITTING -	-
25	810579400	3	TEE-JIC/JIC/JIC -	-
26	810115800	1	FITTING 3/4 MJIC 3/4	-
27	810565200	1	FITTING -	-
28	810390700	1	ELBOW-45 DEG. -	-
29	810466600	1	FITTING-45 DEG.	-
30	810070000	1	FITTING 1/2 MJIC 1/2	-
31	810056700	1	NIPPLE -	-
35	811323900	1	HOSE-HYD*0.25X25 -	-
37	810576000	1	Hydraulic Hose	-
38	811820500	1	HOSE-HYD*0.50X22 -	-
39	811312400	1	Hydraulic Hose	-
40	811312700	1	HOSE-HYD*0.25X58 -	-
41	810300800	1	Hydraulic Hose	-
43	811313200	1	HOSE-HYD*0.25X102 -	-
44	811313500	2	HOSE-HYD*0.25X104	-
45	811313700	1	HOSE-HYD*0.25X106 -	-
46	810692000	1	HOSE ASSEMBLY - VALVE TO WINCH	-
47	810799900	1	Hydraulic Hose	-
48	811322000	1	HOSE-HYD*0.25X112 -	-
49	811322200	1	Hydraulic Hose	-
50	811322500	3	HOSE-HYD*0.25X126 -	-
51	811857100	1	HOSE-HYD*.250 X 136`` -	-
52	811857200	1	HOSE-HYD*.500 X 130`` -	-
53	810538000	1	HOSE ASSEMBLY	-
55	810471600	1	FITTING MJIC/FJIC -	-
56	810862800	1	ADAPTER -	-
57	810609500	1	ELBOW 45 DEG. -	-
58	810420700	1	ELBOW-90 DEG. -	-
59	700578000	2	COUPLER-TEST -	-
60	-------	1	O-RING	-
61	810880200	2	BOLT*3/8-16UNCX3-3/4	-
62	810087500	2	HEX NUT 3/8-16 UNC	-
63	810309800	2	FLAT WASHER 3/8 - HARDENED	-
64	-------	1	O-RING	-
65	811350800	4	BOLT #10-24UNCX2 -	-
66	-------	1	O-RING	-
67	810471500	1	TEE -	-
68	811438500	1	Plug	-
74	811201000	1	TEE -	-
75	810112600	5	PLUG	-
76	810915700	2	TEE -	-
77	842847400	2	PLATE BLANKING - KIT	-
78	811890900	1	HOSE-HYD*0.25X72 -	-
79	810621900	2	HOSE-HYD*0.25X24	-
80	811891100	1	HOSE-HYD*.25 - TO TRANS. BRAKE MANIFOLD	-
81	811891200	1	Hydraulic Hose	-
82	811891000	2	HOSE-HYD*0.25X44 -	-
88	841839800	1	FITTING -	-
89	810577900	1	ELBOW-45 DEG. -	-
-	811446800	1	O-RING -	-

HYDRAULIC SYSTEM UPPER FRAME PILOT LINES WARATAH ( CM9307 - ) 2000-260/10 [2000-260/10]
