Открытый узел

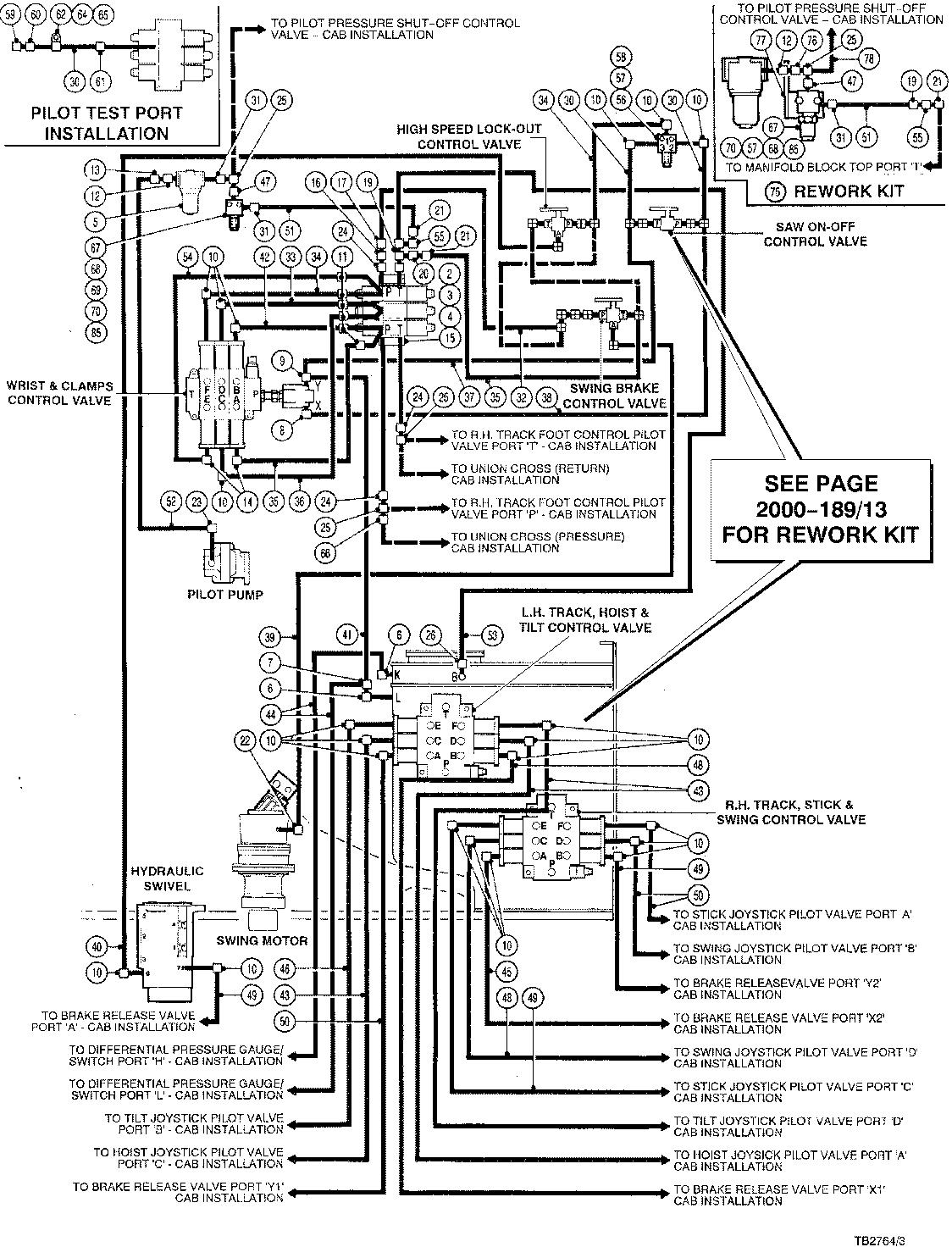

HYDRAULIC SYSTEM UPPER FRAME PILOT LINES KOEHRING ( CM9245 - CM9249) 2000-189/10 [2000-189/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	810088700	4	BOLT*1/4-20UNCX3/4	-
3	---------	3	FELLING HEAD	-
4	811350800	4	BOLT #10-24UNCX2 -	-
5	---------	1	FELLING HEAD	-
6	810273500	2	Elbow Fitting	-
7	810915700	1	TEE -	-
8	810057600	1	ELBOW-90 DEG. -	-
9	811203000	1	TEE -	-
10	810917500	20	Elbow Fitting	-
11	811439300	6	ADAPTER	-
12	840287000	2	O-RING	-
13	810328400	2	ADAPTER -	-
14	810155500	2	FITTING -	-
15	700600900	1	BLOCK -	-
16	810721500	1	FITTING	-
17	810225000	1	NUT	-
18	810277000	1	FITTING 3/4 MJIC 5/8	-
19	810399500	1	TEE -	-
20	810565200	1	FITTING -	-
21	810616400	2	LOCKNUT	-
22	811622500	1	Elbow Fitting	-
23	810292900	1	ELBOW-90 DEG. -	-
24	810155500	3	FITTING -	-
25	810579400	3	TEE-JIC/JIC/JIC -	-
26	810270000	1	FITTING*METRIC -	-
30	811408600	3	HOSE-HYD*0.25X11 -	-
31	810070000	2	FITTING 1/2 MJIC 1/2	-
32	811323700	1	HOSE-HYD*0.25X15 -	-
33	810466300	1	HOSE-HYD*0.25X18 -	-
34	811326300	2	HOSE-HYD*0.25X20 -	-
35	811323900	2	HOSE-HYD*0.25X25 -	-
36	811324000	1	Hydraulic Hose	-
37	811324200	1	HOSE-HYD*0.25X31 -	-
38	810871700	1	Hydraulic Hose	-
39	811312400	1	Hydraulic Hose	-
40	811312700	1	HOSE-HYD*0.25X58 -	-
41	811324400	1	HOSE-HYD*0.25X29 -	-
42	811313000	1	HOSE-HYD*0.25X99 -	-
43	811313200	3	HOSE-HYD*0.25X102 -	-
44	811313500	2	HOSE-HYD*0.25X104	-
45	811313700	1	HOSE-HYD*0.25X106 -	-
46	810692000	1	HOSE ASSEMBLY - VALVE TO WINCH	-
47	811647400	1	FITTING -	-
48	811322000	2	HOSE-HYD*0.25X112 -	-
49	811322200	3	Hydraulic Hose	-
50	811322500	3	HOSE-HYD*0.25X126 -	-
51	811323600	1	HOSE-HYD*0.50X22 -	-
52	811325200	1	HOSE-HYD*0.50X146 -	-
53	811323200	1	Hydraulic Hose	-
54	810951000	1	Hydraulic Hose	-
55	810471600	1	FITTING MJIC/FJIC -	-
56	---------	1	FELLING HEAD	-
57	810089100	4	BOLT 1/4 - 20 UNF X 1-3/4	-
58	810878100	2	WASHER*1/4	-
59	700577900	1	COUPLER-TEST - UP TO CB9313	-
60	810578200	1	FITTING*.25/.438-20	-
61	810862800	1	ADAPTER -	-
62	810785700	1	CLAMP*11/16 -	-
63	810087500	1	HEX NUT 3/8-16 UNC	-
64	810309800	1	FLAT WASHER 3/8 - HARDENED	-
66	810565100	1	FITTING MJIC/FJIC	-
67	700082600	1	BODY -	-
68	700592100	1	VALVE-RELIEF -	-
70	810087100	2	NUT*1/4-20UNC	-
75	700767900	1	PILOT RELIEF KIT - K1	-
76	810328400	1	ADAPTER -	-
77	700760700	1	BRACKET -	-
78	811325100	1	HOSE-HYD*0.50X96 -	-
85	700614100	1	SEAL KIT - FOR ITEM 3	-
-	-	1	Part 70	-
-	-	1	Part 71	-
-	-	1	Part 72	-
-	-	1	Part 73	-
-	-	1	Part 74	-
-	-	1	Part 75	-
-	-	1	Part 76	-
-	-	1	Part 77	-

HYDRAULIC SYSTEM UPPER FRAME PILOT LINES KOEHRING ( CM9245 - CM9249) 2000-189/10 [2000-189/10]
