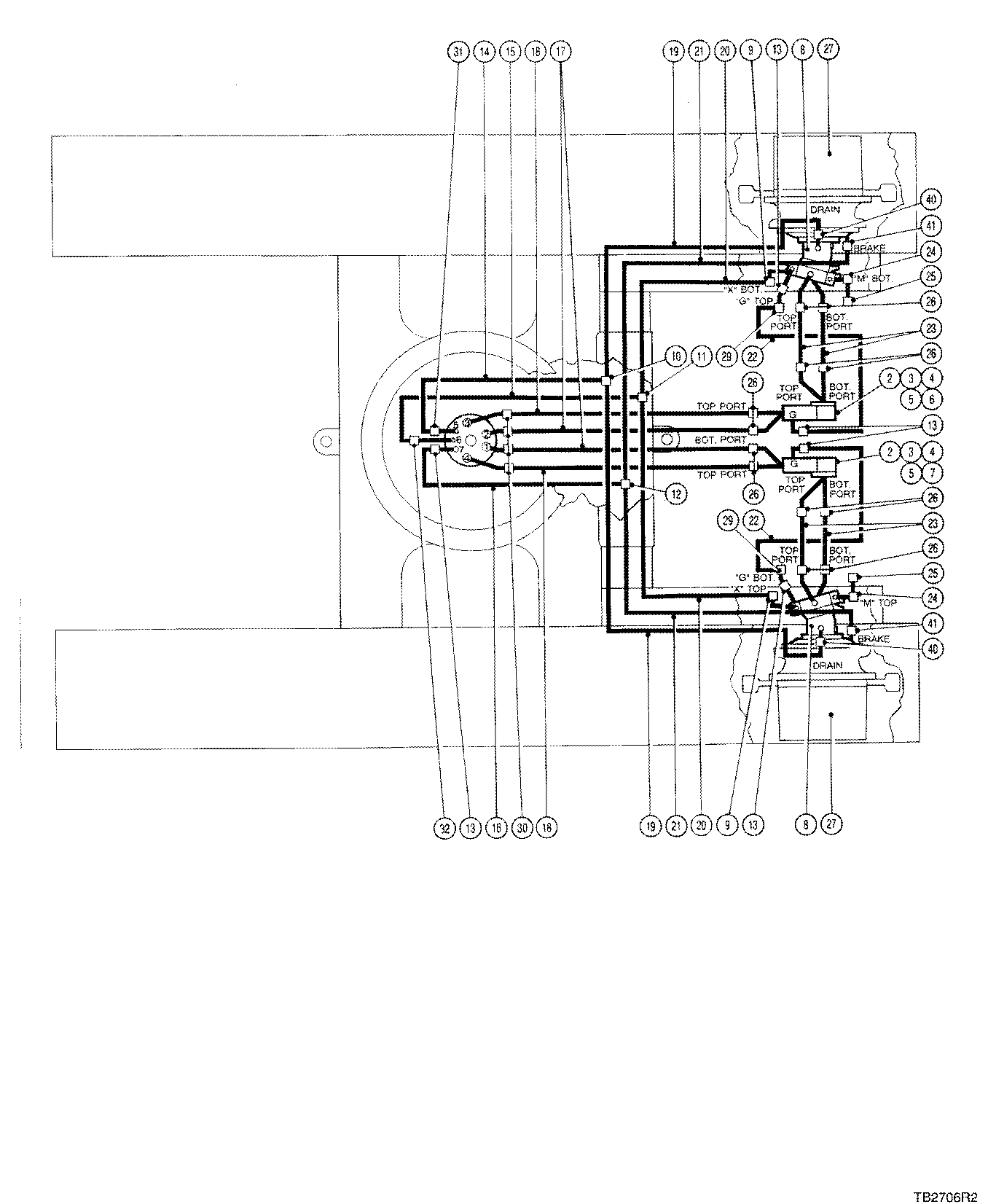

HYDRAULIC SYSTEM LOWER FRAME STD ( CM9245 - CM9249) 2000-191/10 [2000-191/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	700306400	2	BRACKET -	-
3	810082300	4	BOLT*1/2-13UNCX1-1/2	-
4	810011600	4	WASHER*1/2	-
5	811334400	8	BOLT*M14X2.00X90 -	-
6	-------	1	O-RING	-
7	-------	1	O-RING	-
8	-------	2	O-RING	-
9	810280500	2	ELBOW-90 DEG. -	-
10	810292300	1	TEE	-
11	810952600	1	TEE	-
12	810943600	1	TEE -	-
13	810862800	5	ADAPTER -	-
14	811324800	1	HOSE-HYD*0.50X38	-
15	811324600	1	HOSE-HYD*0.38X42 -	-
16	811324100	1	HOSE-HYD*0.25X40 -	-
17	811807400	2	HOSE -	-
18	811807500	2	HOSE-HYD*1.00X36 -	-
19	811324900	2	HOSE-HYD*0.50X62 -	-
20	811322800	2	HOSE-HYD*0.38X54 -	-
21	811324500	2	Hydraulic Hose	-
22	811328600	2	HOSE-HYD*0.25X60 -	-
23	811713900	4	HOSE-HYD*1.00X55 -	-
24	810917500	2	Elbow Fitting	-
25	810626000	2	CAP -	-
26	700620700	12	FLANGE KIT -	-
27	-------	2	O-RING	-
29	810640100	2	ELBOW-90 DEG. -	-
30	811168000	4	FLANGE KIT -	-
31	810566300	1	FITTING	-
32	810328600	1	FITTING 3/8 MJIC 3/8	-
40	811594100	2	Adapter Fitting	-
41	811329600	2	Adapter Fitting	-

HYDRAULIC SYSTEM LOWER FRAME STD ( CM9245 - CM9249) 2000-191/10 [2000-191/10]

Нет текстового описания
