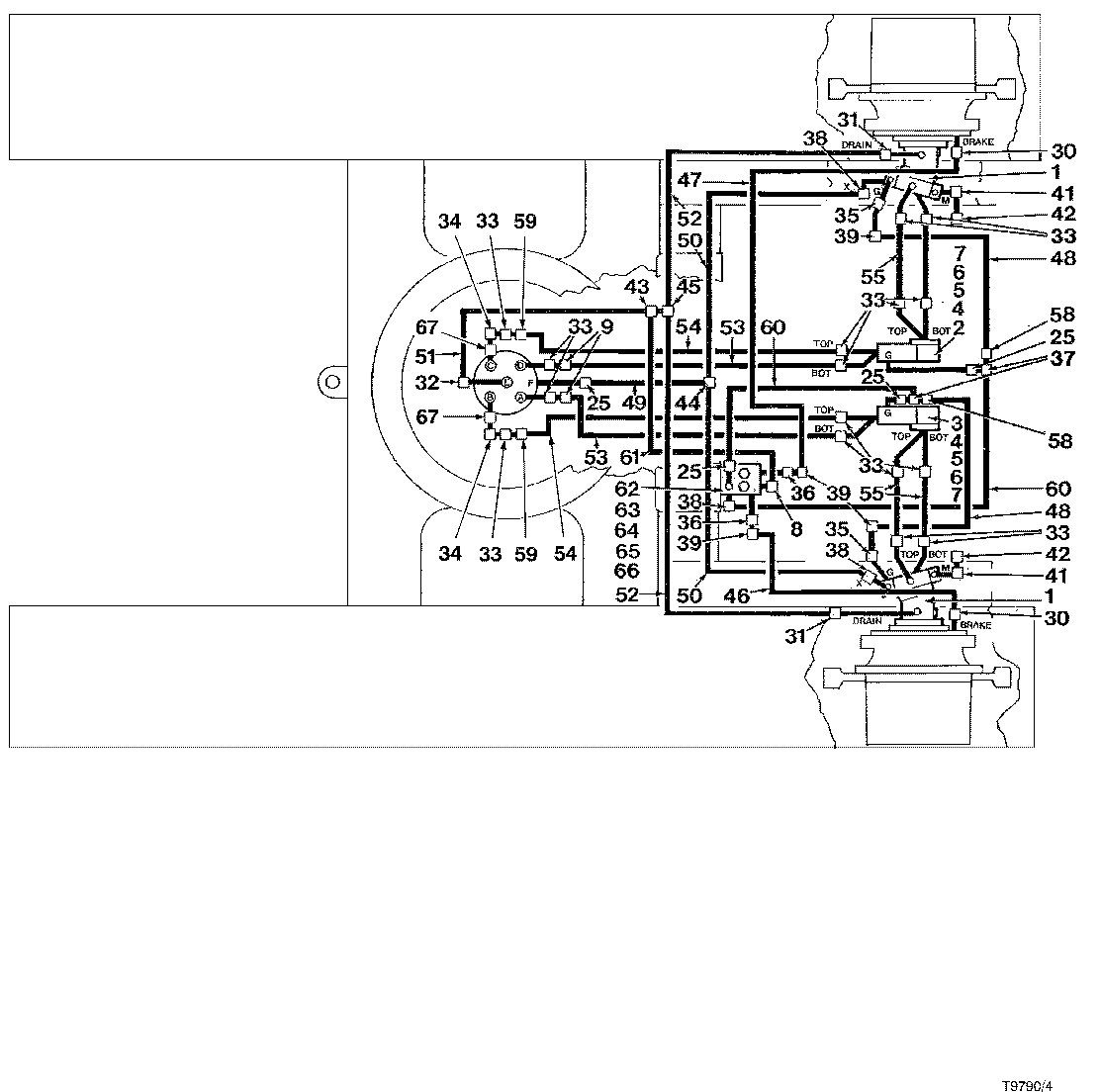

HYDRAULIC SYSTEM LOWER FRAME STD ( CM9244 - CM9244) 2000-219/10 [2000-219/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	2	O-RING	-
2	-------	1	O-RING	-
3	-------	1	O-RING	-
4	700306400	2	BRACKET -	-
5	810082300	4	BOLT*1/2-13UNCX1-1/2	-
6	810011600	4	WASHER*1/2	-
7	811334400	8	BOLT*M14X2.00X90 -	-
8	810070000	1	FITTING 1/2 MJIC 1/2	-
9	811058300	8	BOLT*M12X1.75-40 -	-
25	810328600	4	FITTING 3/8 MJIC 3/8	-
30	811329600	2	Adapter Fitting	-
31	811594100	2	Adapter Fitting	-
32	810490900	1	FITTING 1/2 MJIC 3/4 -	-
33	700620700	16	FLANGE KIT -	-
34	701303600	2	SPACER -	-
35	810862800	2	ADAPTER -	-
36	811539200	2	ADAPTOR -	-
37	811020000	2	Tee Fitting	-
38	810280500	3	ELBOW-90 DEG. -	-
39	810640100	4	ELBOW-90 DEG. -	-
41	810917500	2	Elbow Fitting	-
42	810626000	2	CAP -	-
43	810579400	1	TEE-JIC/JIC/JIC -	-
44	810952600	1	TEE	-
45	810292300	1	TEE	-
46	811856500	1	HOSE-HYD*.250 X 55`` -	-
47	811856600	1	HOSE-HYD* .250 X 86`` -	-
48	811328600	2	HOSE-HYD*0.25X60 -	-
49	811840800	1	HOSE-HYD* .38 X 36`` -	-
50	811322800	2	HOSE-HYD*0.38X54 -	-
51	811324800	1	HOSE-HYD*0.50X38	-
52	811324900	2	HOSE-HYD*0.50X62 -	-
53	811856800	2	HOSE-HYD* 1.00 X 32`` -	-
54	811856900	2	HOSE-HYD* 1.00 X 35`` -	-
55	811713900	4	HOSE-HYD*1.00X55 -	-
58	810568200	2	Fitting	-
59	811118000	8	BOLT*M12X1.75-90 -	-
60	811706400	2	HOSE-HYD*0.38X20 -	-
61	811820500	1	HOSE-HYD*0.50X22 -	-
62	-------	1	O-RING	-
63	-------	1	O-RING	-
64	810677900	2	LOCKNUT*3/8-16UNC	-
65	810309800	2	FLAT WASHER 3/8 - HARDENED	-
66	810571400	2	BOLT*3/8-16UNCX4	-
67	811064700	2	O-RING -	-
-	-	1	Part 46	-
-	-	1	Part 47	-
