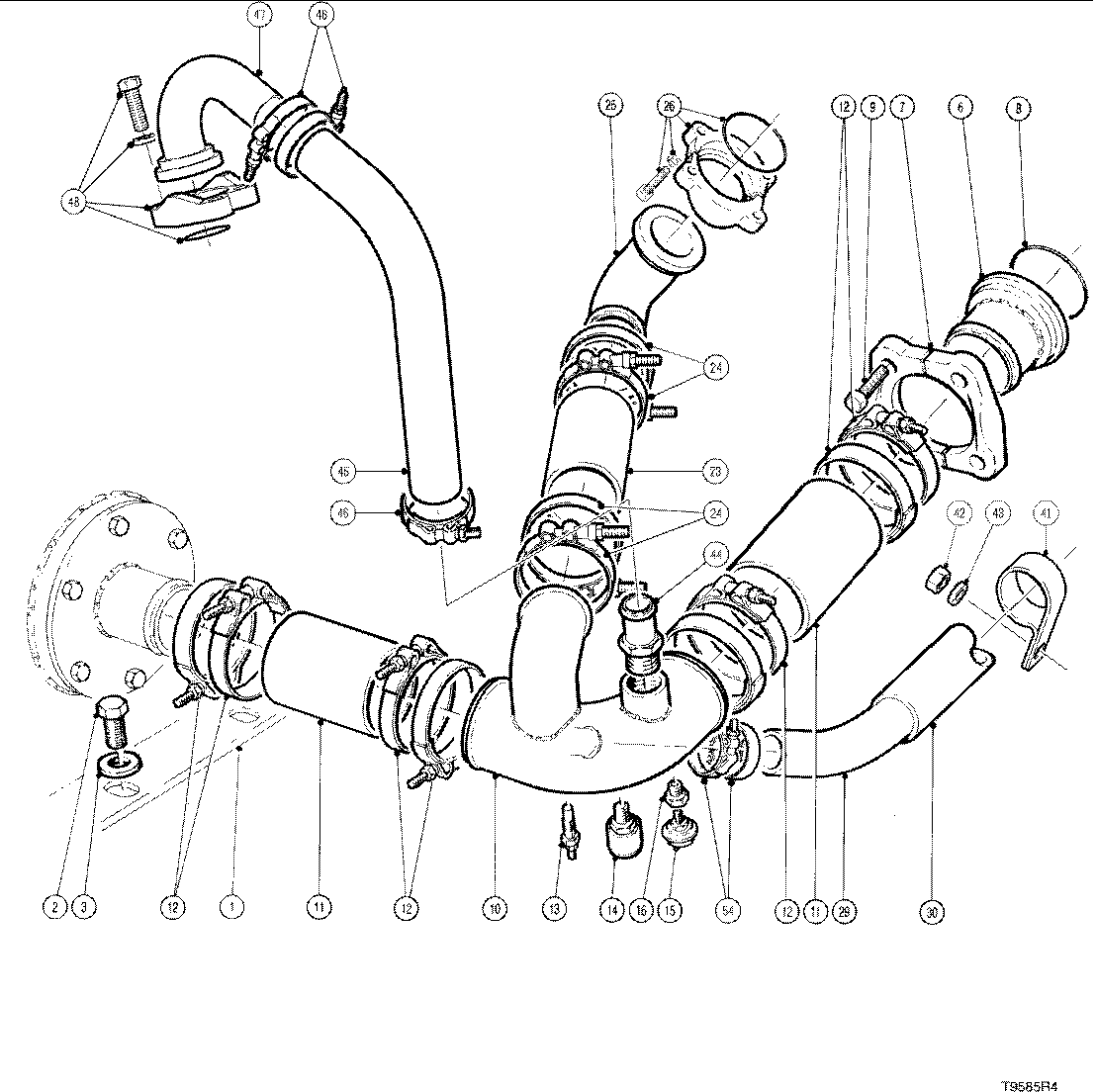

HYDRAULIC SYSTEM HYD. TANK SUCTION KOEHRING ( CM9244 - CM9244) 2050-018/10 [2050-018/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	810084300	6	HEX HEAD BOLT 3/4-10UNC X 1-3/4	-
3	810002100	6	WASHER*3/4	-
6	701463800	1	TUBE -	-
7	811667500	1	Flange	-
8	810616600	1	O-RING -	-
9	811360500	4	CPSCREW-M16X2.0-45mm -	-
10	700849900	1	TUBE -	-
11	701242400	2	HOSE-SUCTION -	-
12	811053100	8	CLAMP -	-
13	-------	1	O-RING	-
14	-------	1	O-RING	-
15	-------	1	O-RING	-
16	810059200	1	ADAPTER -	-
23	701198400	1	HOSE*2.00 -	-
24	700580500	4	CLAMP -	-
25	700849700	1	Structural Tube	-
26	700332400	1	FLANGE KIT -	-
29	701198300	1	HOSE -	-
30	F285537	1	COVER -	-
41	810701000	1	CLAMP*1-9/16	-
42	810677900	1	LOCKNUT*3/8-16UNC	-
43	810309800	1	FLAT WASHER 3/8 - HARDENED	-
44	811462100	1	Fitting	-
45	701198500	1	HOSE -	-
46	700580400	3	CLAMP -	-
47	700849800	1	Structural Tube	-
48	811621900	1	FLANGE KIT	-
54	810949200	3	Clamp	-

HYDRAULIC SYSTEM HYD. TANK SUCTION KOEHRING ( CM9244 - CM9244) 2050-018/10 [2050-018/10]

Нет текстового описания
