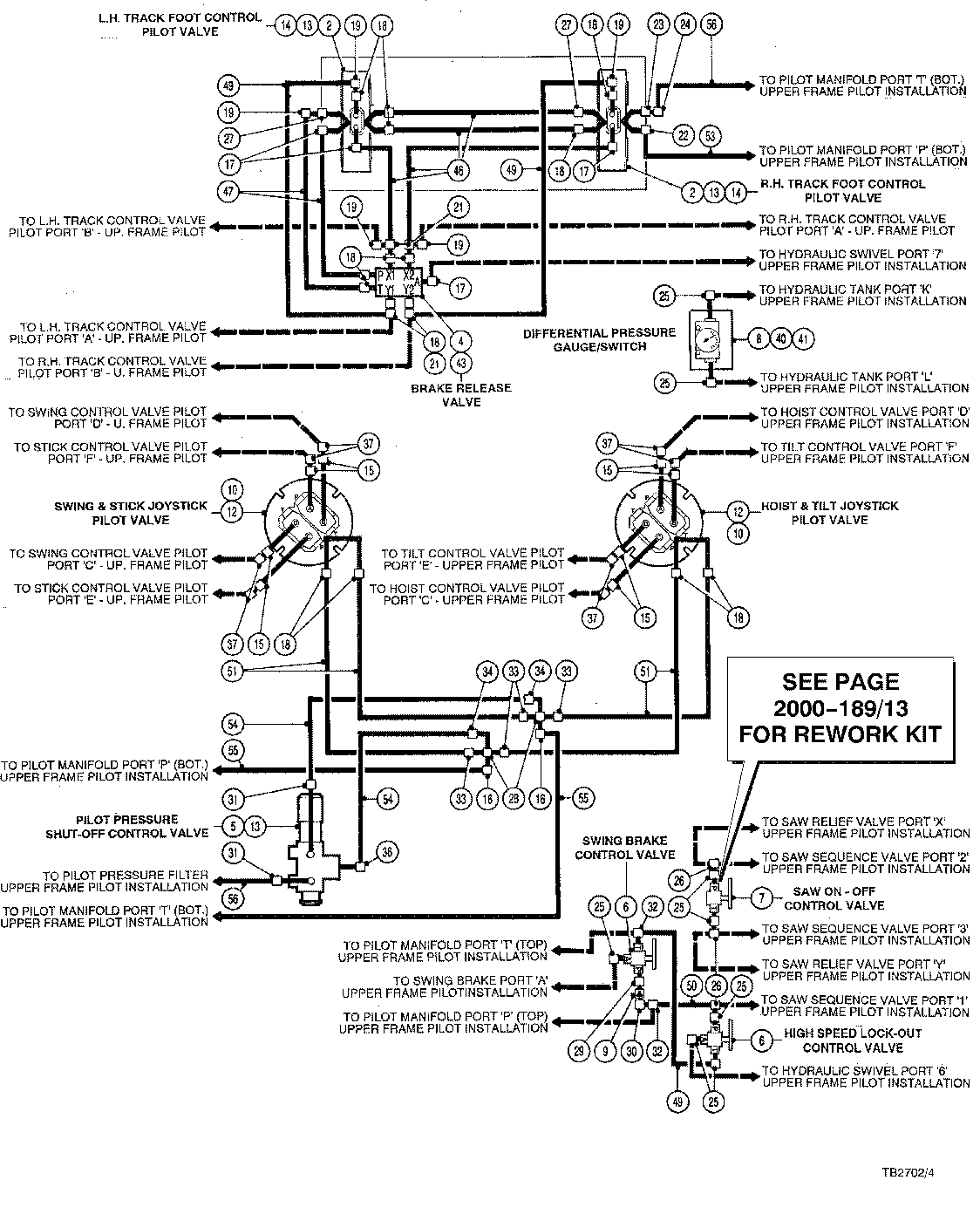

HYDRAULIC SYSTEM CAB KOEHRING ( 54002 - ) 2000-190/10 [2000-190/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	---------	2	FELLING HEAD	-
4	700369800	1	VALVE - BRAKE RELEASE	-
5	700015300	1	VALVE -	-
6	700611900	2	VALVE -	-
7	700092000	1	VALVE -	-
8	700620800	1	SWITCH -	-
9	842587700	1	VALVE - CHECK	-
10	---------	2	FELLING HEAD	-
12	810126300	8	BOLT1/4-20UNC3/4 -	-
13	810877000	14	BOLT*5/16-18UNCX5/8	-
14	810087300	12	NUT*5/16-18UNC	-
15	810606200	8	CONNECTOR	-
16	810453300	2	ELBOW-90 DEG. -	-
17	810917500	4	Elbow Fitting	-
18	810862800	15	ADAPTER -	-
19	810640100	5	ELBOW-90 DEG. -	-
21	810915700	4	TEE -	-
22	810280500	1	ELBOW-90 DEG. -	-
23	810383100	1	FITTING -	-
24	810433800	1	ELBOW-90 DEG.	-
25	810273500	8	Elbow Fitting	-
26	810952800	3	TEE	-
27	810280700	2	FITT*1/8NPTFX7/16-20 -	-
28	811184700	2	CROSS -	-
29	810120000	1	FITTING*NPTF 0.25-18 -	-
30	810564100	1	ELBOW-90 DEG. -	-
31	810070000	2	FITTING 1/2 MJIC 1/2	-
32	811201000	2	TEE -	-
33	810630800	4	FITTING -	-
34	810328700	2	FITTING .375/.75-16 -	-
36	810112100	1	ELBOW-90 DEG.	-
37	810577900	8	ELBOW-45 DEG. -	-
40	811350800	2	BOLT #10-24UNCX2 -	-
41	810574600	2	NUT*10-24UNC	-
43	842177900	2	Bolt	-
46	811322600	4	HOSE-HYD*0.25X14 -	-
47	811322700	2	HOSE-HYD*0.25X16 -	-
49	811312100	3	Hydraulic Hose	-
50	811323800	1	HOSE-HYD*0.25X23 -	-
51	811324100	4	HOSE-HYD*0.25X40 -	-
53	811324700	1	HOSE-HYD*0.38X96 -	-
54	811323500	2	HOSE-HYD*0.50X21 -	-
55	811323100	2	HOSE-HYD*0.50X65 -	-
56	811325100	2	HOSE-HYD*0.50X96 -	-
-	-	1	Part 45	-
-	-	1	Part 46	-
