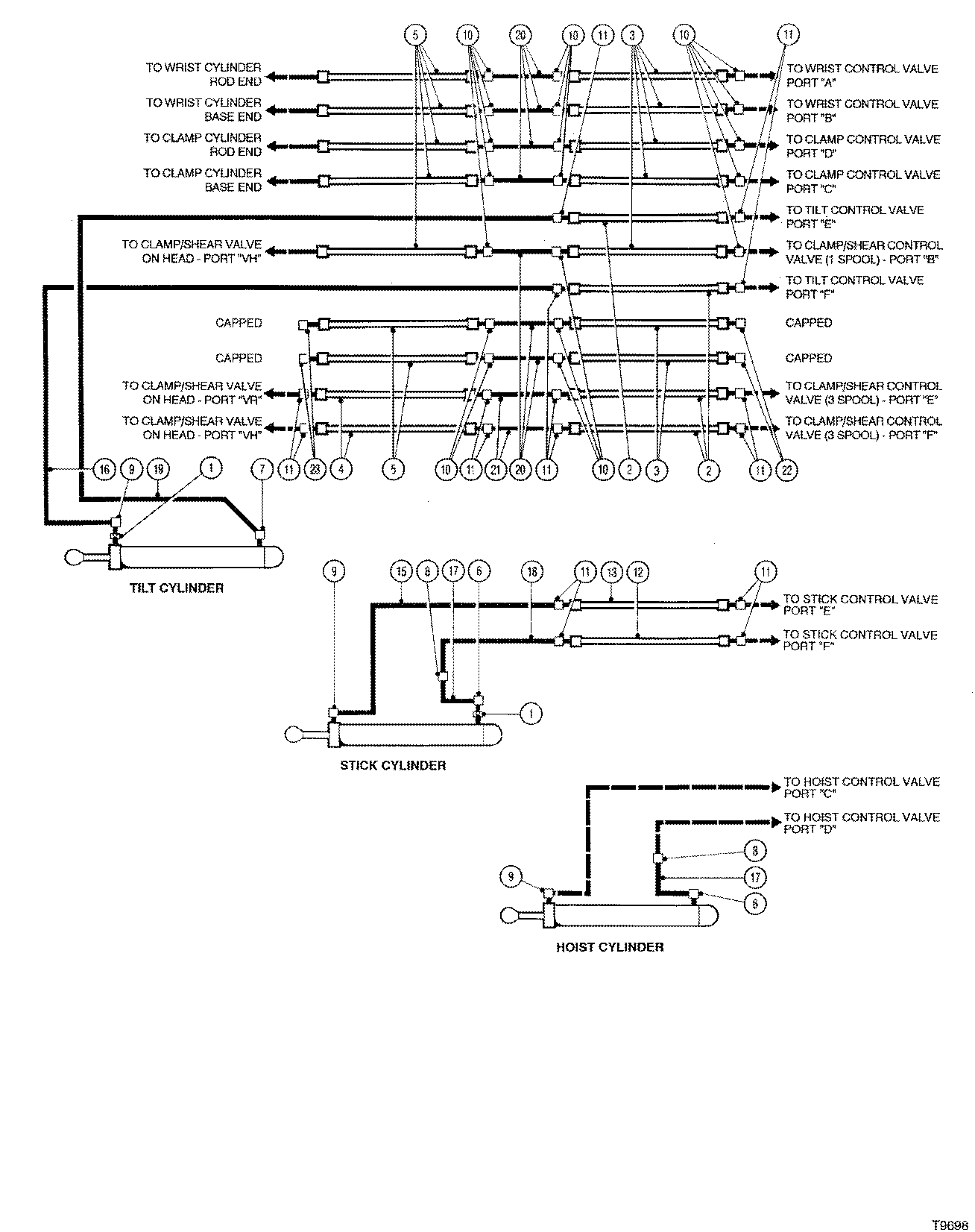

HYDRAULIC SYSTEM BOOM TIMBCO SHEAR ( CM9250 - ) 2000-221/10 [2000-221/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	701219700	2	Plate	-
2	700075600	4	Tube	-
3	700039500	7	Tube	-
4	700821400	2	Structural Tube	-
5	700041000	7	TUBE -	-
6	811440400	2	ELBOW-90 DEG. -	-
7	811440200	1	ELBOW-45 DEG. -	-
8	811441100	2	ADAPTER -	-
9	811440400	3	ELBOW-90 DEG. -	-
10	811494500	23	O-RING 2-018 -	-
11	811494600	16	O-RING -	-
12	700244800	1	TUBE -	-
13	701272200	1	TUBE -	-
15	811278500	1	Hydraulic Hose	-
16	811833000	1	Hydraulic Hose	-
17	811368600	2	Hydraulic Hose	-
18	811327200	1	HOSE-HYD*1.00X45C -	-
19	811368900	1	Hydraulic Hose	-
20	811270400	7	Hydraulic Hose	-
21	811277600	2	Hydraulic Hose	-
22	811439200	2	CAP -	-
23	810404600	2	CAP	-
-	-	1	Part 23	-
-	-	1	Part 24	-
-	-	1	Part 25	-

HYDRAULIC SYSTEM BOOM TIMBCO SHEAR ( CM9250 - ) 2000-221/10 [2000-221/10]
