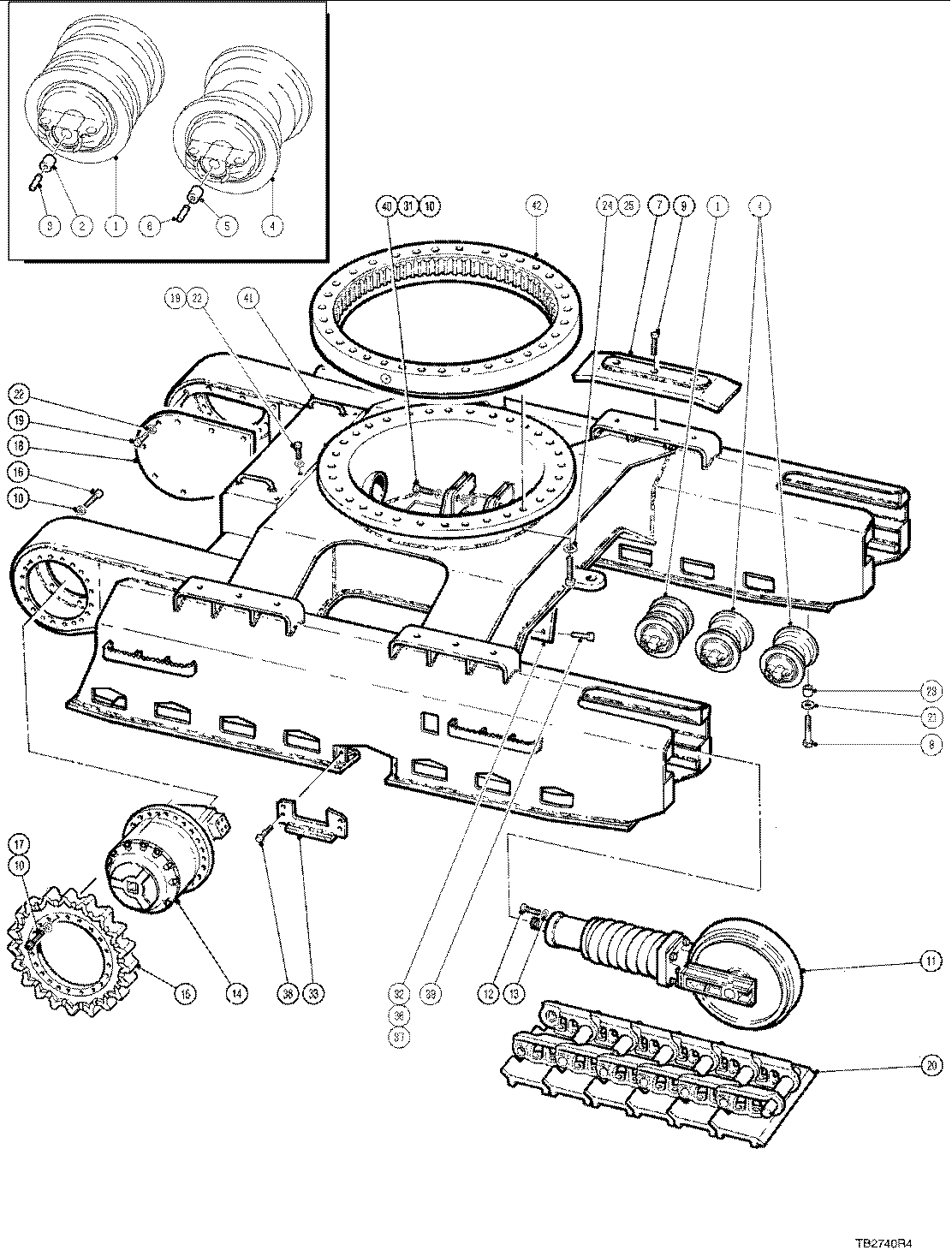

FRAME LOWER STD ( CI9149 - ) 6110-047/10 [6110-047/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	700649600	12	ROLLER -	-
2	F434249	1	Plug	-
3	F434250	1	Insert	-
4	700649500	4	ROLLER -	-
5	F434249	1	Plug	-
6	F434250	1	Insert	-
7	700241900	4	SLIDE -	-
8	810410800	64	BOLT5/8-18UNF2-1/2 - UP TO CM9237	-
9	810084500	12	BOLT*3/4-10UNCX2-1/4	-
10	810002100	80	WASHER*3/4	-
11	-------	2	O-RING	-
12	811314500	4	BOLT*M12X1.75-45 -	-
13	810011600	4	WASHER*1/2	-
14	-------	2	O-RING	-
15	700035400	2	Drive Sprocket	-
16	811361100	40	BOLT*M20X2.50-55 -	-
17	811488200	40	Bolt	-
18	700054600	2	COVER -	-
19	810082300	28	BOLT*1/2-13UNCX1-1/2	-
20	-------	2	O-RING	-
21	810000500	64	WASHER*5/8	-
22	810011600	28	WASHER*1/2	-
23	F284280	64	TUBE - FROM 977144	-
24	810183200	40	Washer	-
25	810085700	40	BOLT7/8-9UNC3 -	-
31	810044600	2	LOCKNUT*3/4-10UNC	-
32	700010100	1	DOOR -	-
33	700251500	2	ROLLER ACCESS -	-
36	700627200	2	Hook	-
37	811478100	2	MACHINE CHAIN - STATE LENGTH	-
38	810084300	8	HEX HEAD BOLT 3/4-10UNC X 1-3/4	-
39	810082500	8	BOLT*1/2-13UNCX2	-
40	810084800	2	BOLT3/4-10UNC3 -	-
41	-------	1	O-RING	-
42	-------	1	O-RING	-
-	810084600	2	HEX HEAD BOLT 3/4-10 UNC X 2-1/2	-
-	810085800	40	BOLT7/8-9UNC3-1/2 -	-
-	811360900	40	BOLT*M20X1.50-60 -	-
-	810085700	40	BOLT7/8-9UNC3 -	-
-	810085800	40	BOLT7/8-9UNC3-1/2 -	-
-	F121338	64	WASHER - FROM 977144	-
-	840553000	64	WASHER -	-
-	810083700	64	BOLT*5/8-11UNCX2-1/2 -	-
-	F121387	64	CAPSCREW*.625-11X3.5 - FROM 977144	-

FRAME LOWER STD ( CI9149 - ) 6110-047/10 [6110-047/10]
