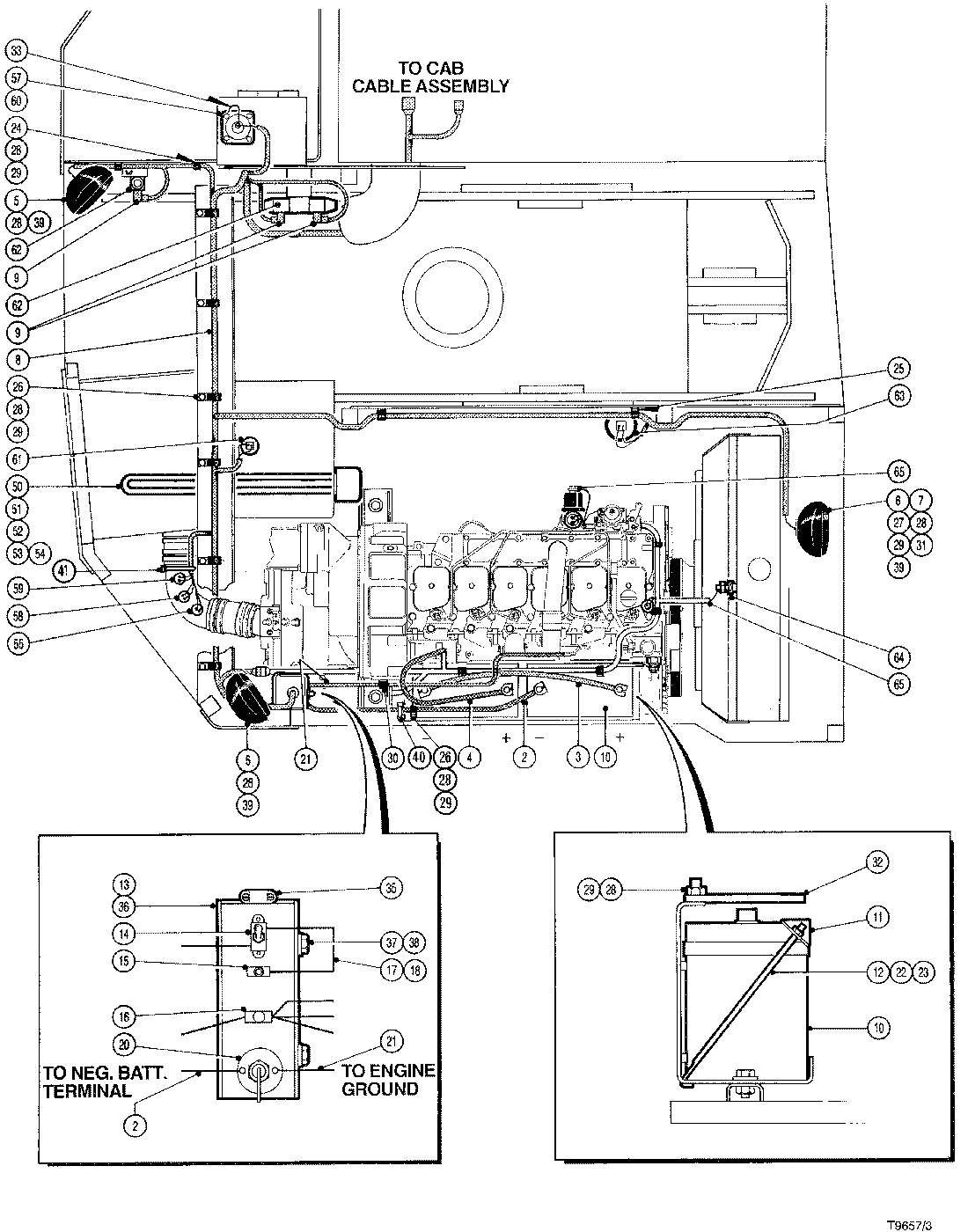

ELECTRICAL SYSTEM MAIN FB ( CM9244 - CM9244) 3210-031/10 [3210-031/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	700242700	1	BATTERY CABLE -	-
3	700348800	1	BATTERY CABLE -	-
4	F281438	1	CABLE - BATTERY	-
5	---------	2	FELLING HEAD	-
6	---------	1	FELLING HEAD	-
7	842721800	1	LUG -	-
8	701240400	1	WIRE HARNESS -	-
9	700233000	7	CONNECTOR -	-
10	700058400	2	BATTERY - WET CHARGE-12V	-
11	700246800	1	ANGLE -	-
12	825308400	2	STUD	-
13	700342100	1	BOX,ELECTRICAL -	-
14	842723100	1	SWITCH -	-
15	700603500	1	CIRCUIT BREAKER*10A -	-
16	700793500	1	Circuit Breaker	-
17	700604700	1	WIRE - 4``LG. - STATE LENGTH	-
18	842722000	2	TERMINAL -	-
20	842715100	1	SWITCH -	-
21	700348900	1	CABLE, BATTERY	-
22	810087300	4	NUT*5/16-18UNC	-
23	810768000	2	WASHER*5/16	-
24	810790900	2	Clamp	-
25	810785600	12	CLAMP*1/2 -	-
26	810533500	10	CLAMP*1	-
27	810080600	1	BOLT*3/8-16UNCX2-1/4 -	-
28	810087500	30	HEX NUT 3/8-16 UNC	-
29	810309800	30	FLAT WASHER 3/8 - HARDENED	-
30	700470400	1	CLAMP -	-
31	701299700	1	TUBE -	-
32	701214400	1	Cover	-
33	700069100	1	WIRE -	-
35	700605100	1	CONNECTOR -	-
36	700351900	1	PLATE -	-
37	810595000	2	BOLT*.2500-20X.625	-
38	810878100	2	WASHER*1/4	-
39	842722400	5	TERMINAL -	-
40	810402100	2	TIE WRAP -	-
41	810654700	1	TIE STRAP -	-
50	700068800	1	Heater	-
51	700605100	1	CONNECTOR -	-
52	811469000	1	Wire	-
53	700378500	1	PLUG -	-
54	700650700	1	ELEMENT -	-
55	842719100	1	Switch	-
57	F121384	1	SENDER - FUEL LEVEL	-
58	842595000	1	Switch	-
59	842718800	1	SENDER - TEMPERATURE	-
60	700619400	1	ADAPTER -	-
61	700629400	1	Sensor	-
62	-------	3	O-RING	-
63	-------	1	O-RING	-
64	700600800	1	Sensor	-
65	-------	1	O-RING	-
-	F121380	1	DIAL -	-
-	842930800	2	BATTERY - DRY CHARGE - 12V	-
-	790106200	1	KEY -	-

ELECTRICAL SYSTEM MAIN FB ( CM9244 - CM9244) 3210-031/10 [3210-031/10]

Нет текстового описания
