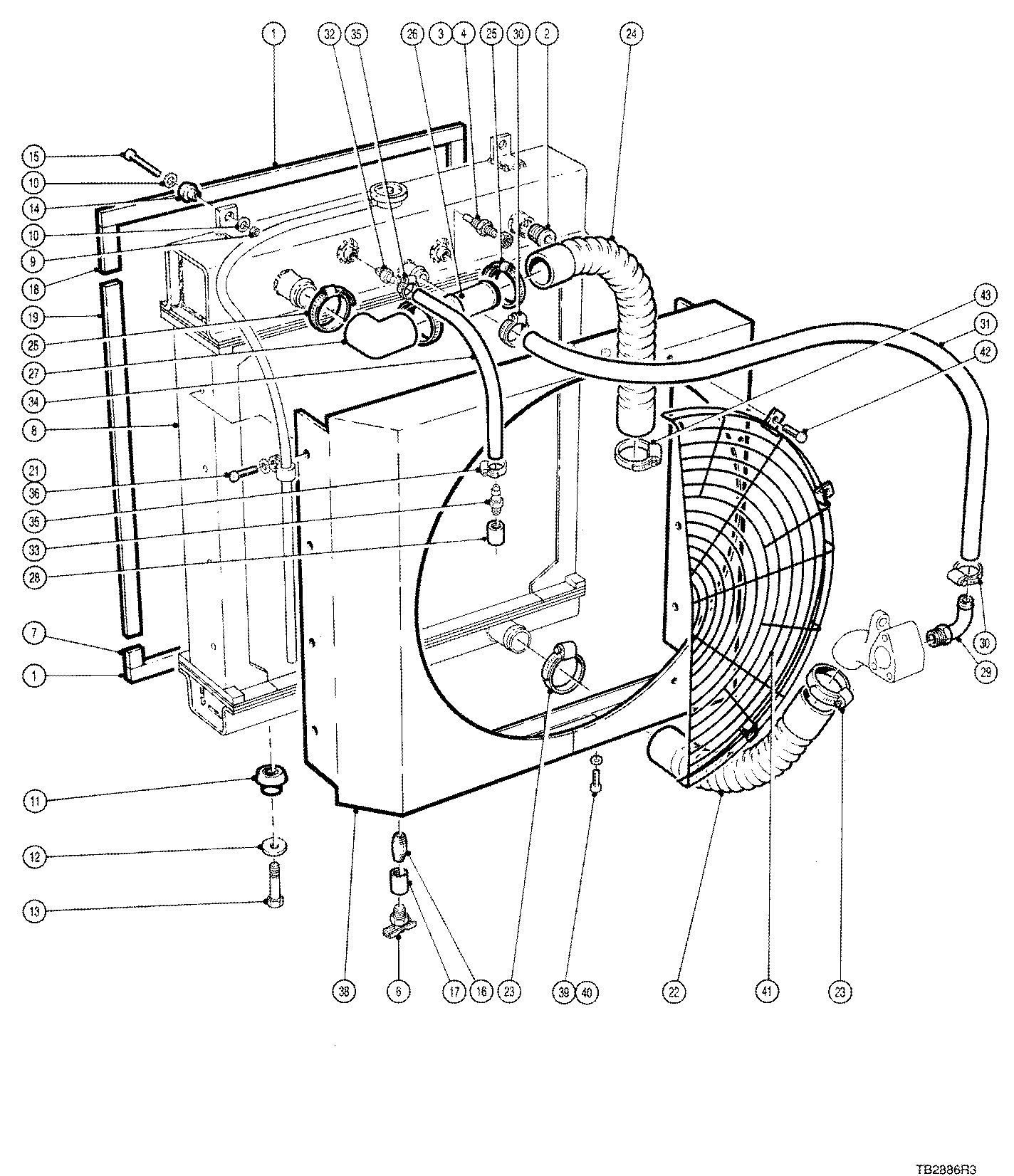

COOLING SYSTEM CUMMINS ( CM9245 - CM9249) 1610-043/10 [1610-043/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	701202100	2	RUBBER STRIP -	-
2	810638100	1	PLUG	-
3	---------	1	FELLING HEAD	-
4	810049300	1	NUT*10-32UNF	-
6	810104500	1	DRAIN COCK	-
7	701202000	2	RUBBER STRIP -	-
8	-------	1	O-RING	-
9	810677900	2	LOCKNUT*3/8-16UNC	-
10	810309800	4	FLAT WASHER 3/8 - HARDENED	-
11	842595500	2	MOUNT -	-
12	810222900	2	WASHER*5/8 -	-
13	810083700	2	BOLT*5/8-11UNCX2-1/2 -	-
14	842595400	2	MOUNT -	-
15	810080400	2	HEX HEAD BOLT 3/8-16 UNC X 1-3/4	-
16	810120000	1	FITTING*NPTF 0.25-18 -	-
17	810067500	1	Coupling	-
18	701201800	2	RUBBER STRIP -	-
19	701201900	2	RUBBER STRIP -	-
21	810876600	8	HEX HEAD BOLT 1/4-20 UNC X 1/2	-
22	700328200	1	HOSE-RADIATOR -	-
23	810005900	2	CLAMP*S40	-
24	700069800	1	HOSE-RADIATOR -	-
25	810785300	3	CLAMP*32 -	-
26	700360500	1	TUBE -	-
27	700599200	1	HOSE-RADIATOR -	-
28	811592000	1	COUPLING -	-
29	811458800	1	ELBOW-90 DEG. -	-
30	811624100	2	CLAMP*16 -	-
31	700360600	1	HOSE -	-
32	810242300	1	FITTING -	-
33	810242200	1	FITTING -	-
34	701253300	1	HOSE-DRAIN -	-
35	811008800	2	CLAMP*6 -	-
36	810878100	8	WASHER*1/4	-
38	700076700	1	SHROUD -	-
39	810876600	4	HEX HEAD BOLT 1/4-20 UNC X 1/2	-
40	810878100	4	WASHER*1/4	-
41	700289100	1	GUARD -	-
42	811225400	3	BOLT*3/8-16UNC-1/2	-
43	810005800	1	HOSE CLAMP	-
-	700598800	1	WINDOW - UP TO CM9203	-

COOLING SYSTEM CUMMINS ( CM9245 - CM9249) 1610-043/10 [1610-043/10]
