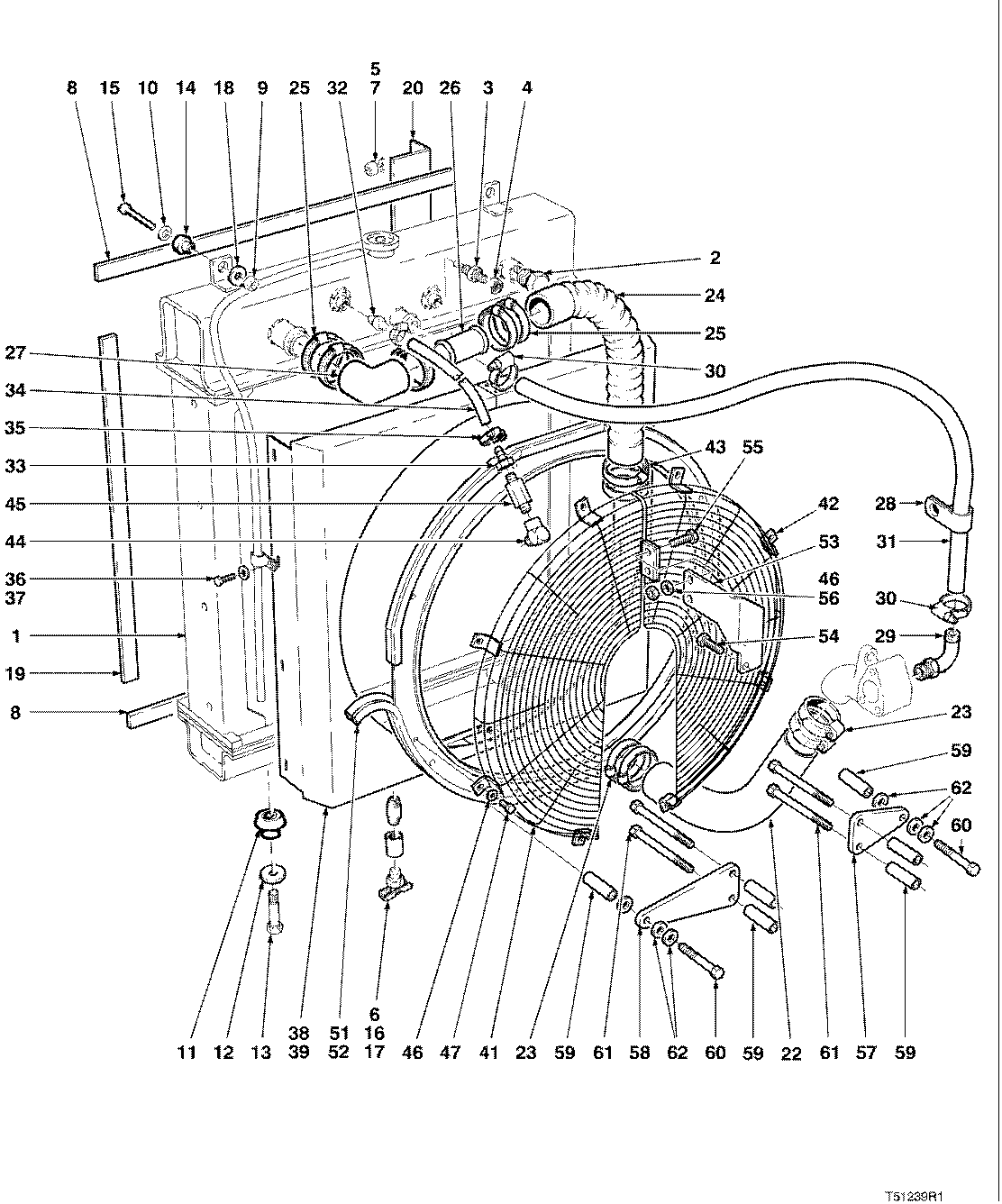

COOLING SYSTEM CUMMINS ( 977031 - ) 1610-048/14 [1610-048/14]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	810638100	1	PLUG	-
3	---------	1	FELLING HEAD	-
4	810049300	1	NUT*10-32UNF	-
5	810309800	3	FLAT WASHER 3/8 - HARDENED	-
6	810104500	1	DRAIN COCK	-
7	810677900	3	LOCKNUT*3/8-16UNC	-
8	701263500	2	STRIP - RUBBER	-
9	810677900	2	LOCKNUT*3/8-16UNC	-
10	810309800	2	FLAT WASHER 3/8 - HARDENED	-
11	842595500	2	MOUNT -	-
12	810222900	2	WASHER*5/8 -	-
13	810083700	2	BOLT*5/8-11UNCX2-1/2 -	-
14	842595400	2	MOUNT -	-
15	810080400	2	HEX HEAD BOLT 3/8-16 UNC X 1-3/4	-
16	810120000	1	FITTING*NPTF 0.25-18 -	-
17	810056800	1	COUPLING	-
18	821599400	2	WASHER	-
19	701263600	2	STRIP - RUBBER	-
20	701261900	1	SHROUD -	-
22	F285391	1	HOSE -	-
23	810005900	4	CLAMP*S40	-
24	700069800	1	HOSE-RADIATOR -	-
25	810785300	5	CLAMP*32 -	-
26	700360500	1	TUBE -	-
27	700599200	1	HOSE-RADIATOR -	-
28	811714100	1	CLAMP -	-
29	811458800	1	ELBOW-90 DEG. -	-
30	811624100	2	CLAMP*16 -	-
31	700360600	1	HOSE -	-
32	810242300	1	FITTING -	-
33	-------	1	O-RING	-
34	701253300	1	HOSE-DRAIN -	-
35	811008800	2	CLAMP*6 -	-
36	810876600	8	HEX HEAD BOLT 1/4-20 UNC X 1/2	-
37	810878100	8	WASHER*1/4	-
38	F280307	1	SHROUD -	-
39	810876600	4	HEX HEAD BOLT 1/4-20 UNC X 1/2	-
41	F280191	1	GUARD - L.H	-
42	F280192	1	GUARD - R.H	-
43	810005800	2	HOSE CLAMP	-
44	810214700	1	ELBOW-90 DEG. -	-
45	---------	1	FELLING HEAD	-
46	810309800	12	FLAT WASHER 3/8 - HARDENED	-
47	840799300	8	BOLT*3/8-16UNCX3/4	-
48	810082200	1	BOLT*1/2-13UNCX1-1/4	-
50	810669400	1	LOCKNUT*1/2-13UNC	-
51	F283441	1	FAN RING -	-
52	F276892	1	SEAL -	-
53	F280200	1	PLATE -	-
54	810879600	2	BOLT*M10X1.50-25 -	-
55	810080200	2	BOLT*3/8-16UNCX1-1/4	-
56	810677900	2	LOCKNUT*3/8-16UNC	-
57	F281409	1	PLATE -	-
58	F280201	1	PLATE -	-
59	F283500	6	TUBE -	-
60	810379500	2	BOLT*1/2-13UNCX4	-
61	811496500	4	BOLT M12X1.75-140 -	-
62	810011600	6	WASHER*1/2	-

COOLING SYSTEM CUMMINS ( 977031 - ) 1610-048/14 [1610-048/14]
